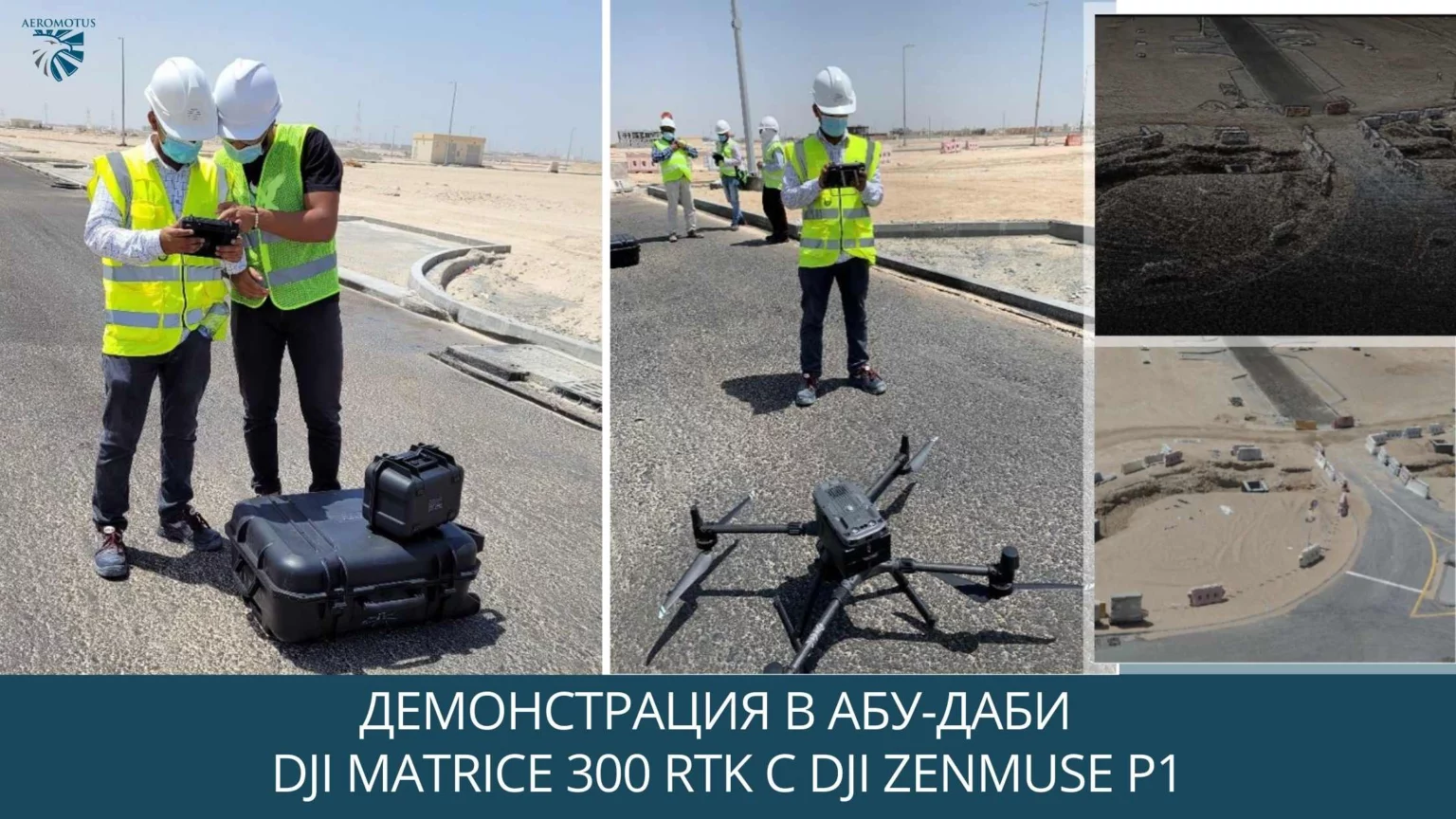

Использование DJI Matrice 300 RTK с DJI Zenmuse P1 для топографической съемки при строительстве городских районов в Абу-Даби, Объединенные Арабские Эмираты, обеспечивает разрешение снимков с точностью до 0,75 см

Подготовил Санджу Мэтью, менеджер по продажам, Aeromotus Dubai (DJI Enterprise Drone Solution)

Клиент Saif Bin Darwish, Абу-Даби, Объединенные Арабские Эмираты

Цели демонстрации

Измерение эффективности и производительности DJI Matrice 300 RTK с DJI Zenmuse P1 (камера для фотограмметрии) и достижение разрешения с точностью до 0,75 см/пиксель при создании высокоточных 3D-моделей на основе топографической съемки в проекте Zayed City в Абу-Даби.

Заключение

Компания Aeromotus совместно с Saif Bin Darwish провела топографическую съемку с помощью квадрокоптеров на одном из своих действующих строительных проектов, то есть Zayed City в Абу-Даби. Целью настоящей апробации концепции было достижение Saif Bin Darwish точности съемки 0,75 см за счет использования DJI Matrice 300 RTK с DJI Zenmuse P1 и сравнение производительности и эффективности, достигнутой с помощью DJI Matrice300 RTK с DJI Zenmuse P1 с традиционными методами съемки и наземной топографии. Благодаря DJI Terra на выходе были получены ортофотопланы, облака точек и 3D-модели.

Выводы/Заключения апробации концепции

Модель квадрокоптера/камеры DJI Matrice 300 RTK / DJI Zenmuse P1
Охватываемая область 2,53 Га
Общая продолжительность полета 15 минут
Количество полученных изображений 543
Общий размер изображений RAW 4,9 Гб
Время обработки – ортофотопланы + цифровая модель местности 73 минуты
Время обработки – облако точек + 3D-модель 313 минут
Область съемки

Местоположение Области съемки. KML-файл интересующей области интересов был создан с использованием изображений Google Планета Земля. Общая площадь – 2,53 гекатара.

Вопросы безопасности

Поскольку данный объект является действующей строительной площадкой, для команды POC был проведен инструктаж по технике безопасности для геодезического персонала. Все исследования проводились вдали от людей, над пространством, одобренным GCAA и SBD, и при благоприятных погодных условиях. Все меры, связанные с безопасностью, применялись в полной мере на протяжении всего исследования.

Квадрокоптеры для съемки и измерений

  • DJI Matrice 300 RTK с DJI Zenmuse P1 с мобильной станцией DJI DRTK для серии Matrice.

Методология

1. Подготовка к съемке

Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
План миссии, созданный в приложении DJI Pilot.
  • Установленная высота полета составила 60 м над землей.
    • Поперечное перекрытие аэрофотоснимков – 65%; переднее – 75%.
    • Изображения делались с разрешением 0,75 см/пиксель.

2. Геопозиционирование на объекте в режиме реального времени

  • Базовая станция (D-RTK2) была установлена в следующих координатах: Восточное отклонение: 257326,241 м

Северное отклонение: 2696114,658 м Высота: 4,871 м

Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
Базовая станция DJI D-RTK2
  • Миссия квадрокоптера начиналась в 10 утра.
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
Настройка DJI Matrice300RTK с DJI Zenmuse P1

3. Обработка данных

  • Для обработки изображений использовалось DJI Terra.
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
Скриншот проекта в DJI Terra
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
Измерения/комментарии к площади в Terra Измерения/комментарии к расстоянию в Terra

Краткое описание

Модель камеры DJI Zenmuse P1
Охватываемая область 2,53 Га
Общая продолжительность полета 15 минут
Количество полученных изображений 543
Общий размер изображений RAW 4,9 Гб
Время обработки – ортофотопланы + цифровая модель местности 73 минуты
Время обработки – облако точек + 3D-модель 313 минут
Разрешение обработки 2D и 3D реконструкции Высокое
Форматы выходных данных Облако точек в LAS, 3D-модель в OBJ, PLY, OSGB ортомозаика в GeoTIFF, цифровая модель местности в GeoTIFF

Результаты и представление данных

  • Ортомозаика/ортофотоплан
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
  • Цифровая модель поверхности
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
* Значения указаны в эллипсоидальной высоте
  • Облако точек
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
  • 3D-модель
Демонстрация в Абу-Даби  DJI Matrice 300 RTK с P1 - Matrice 300 Rtk
