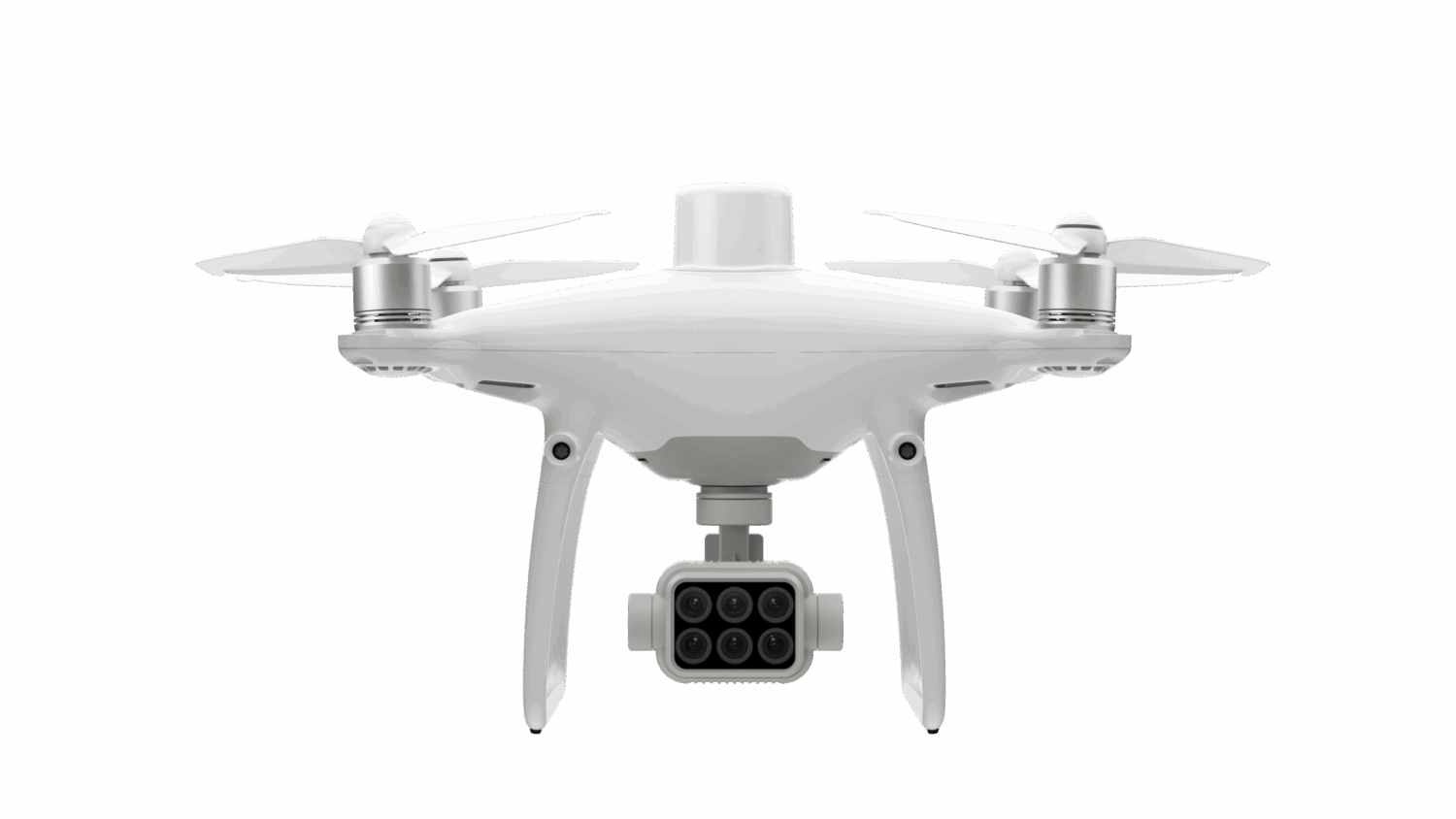

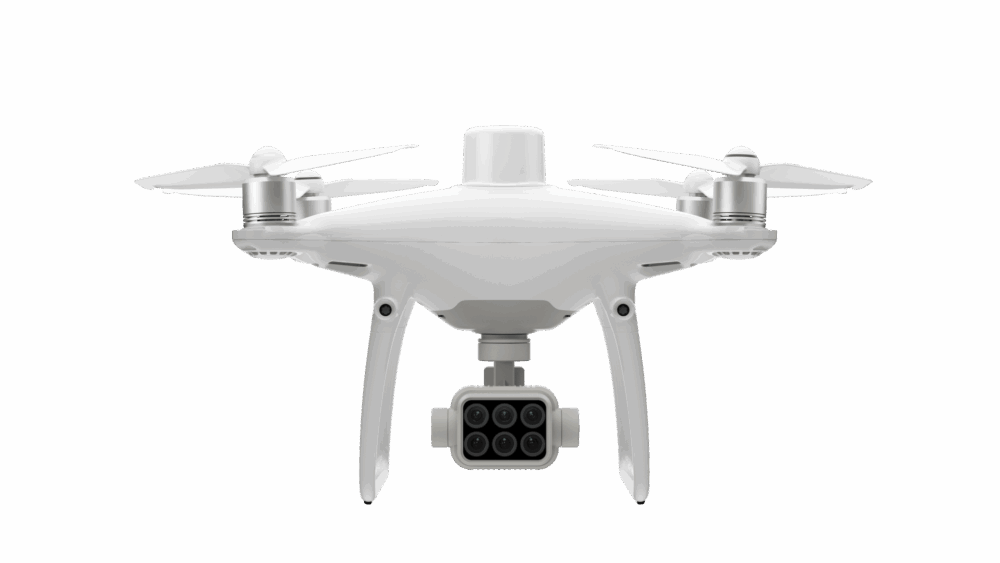

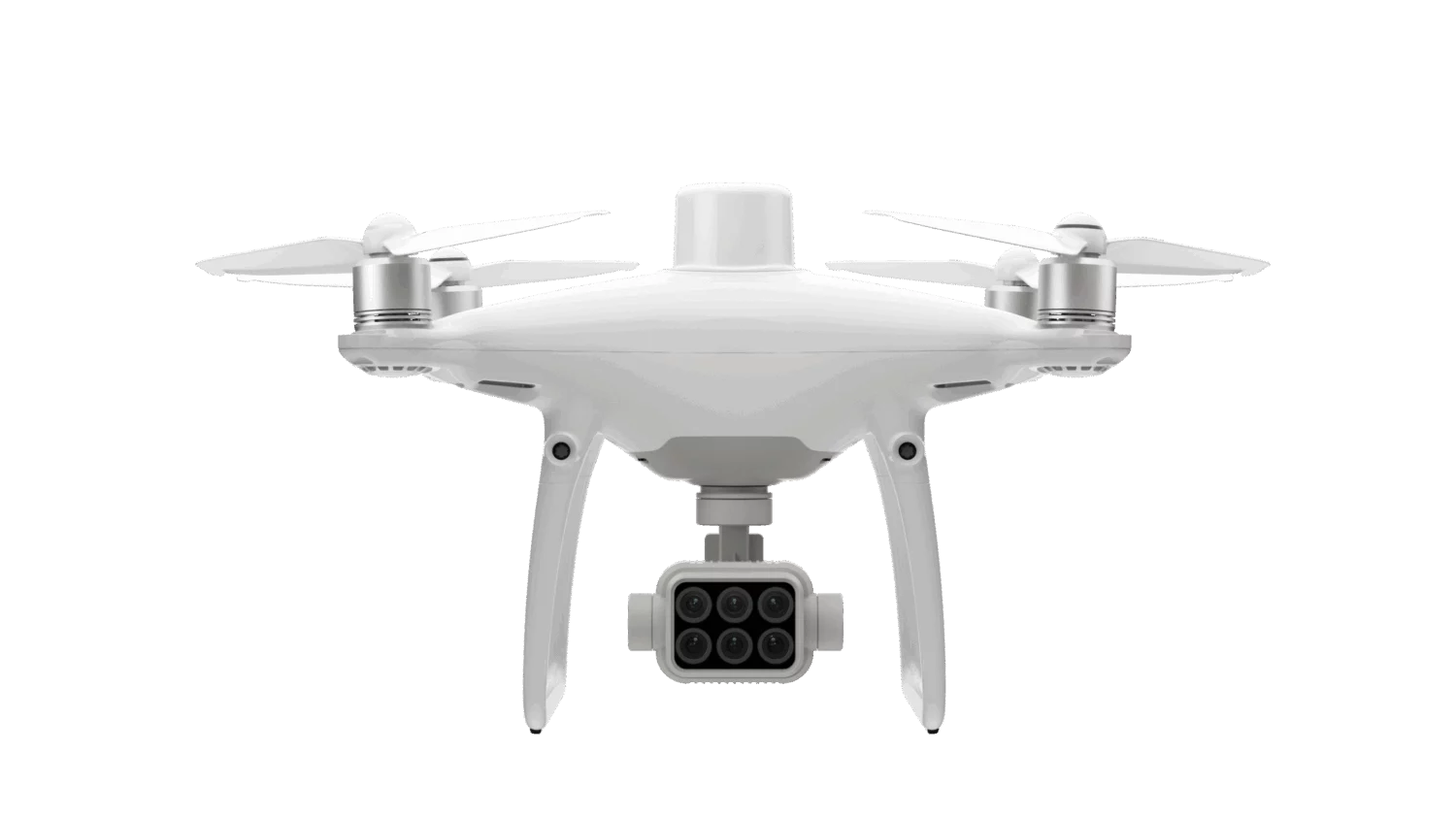

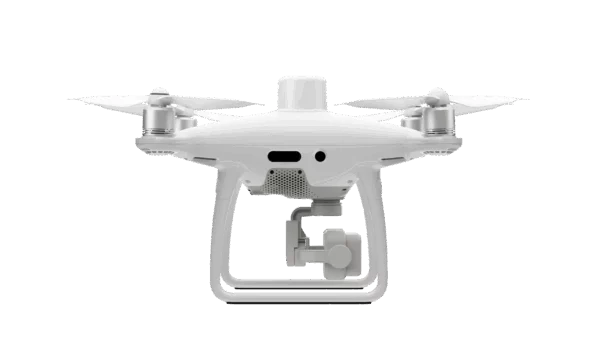

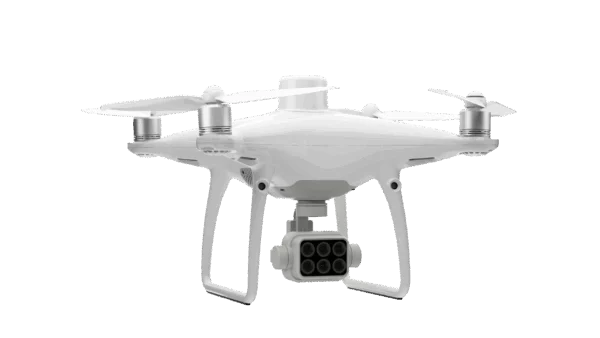

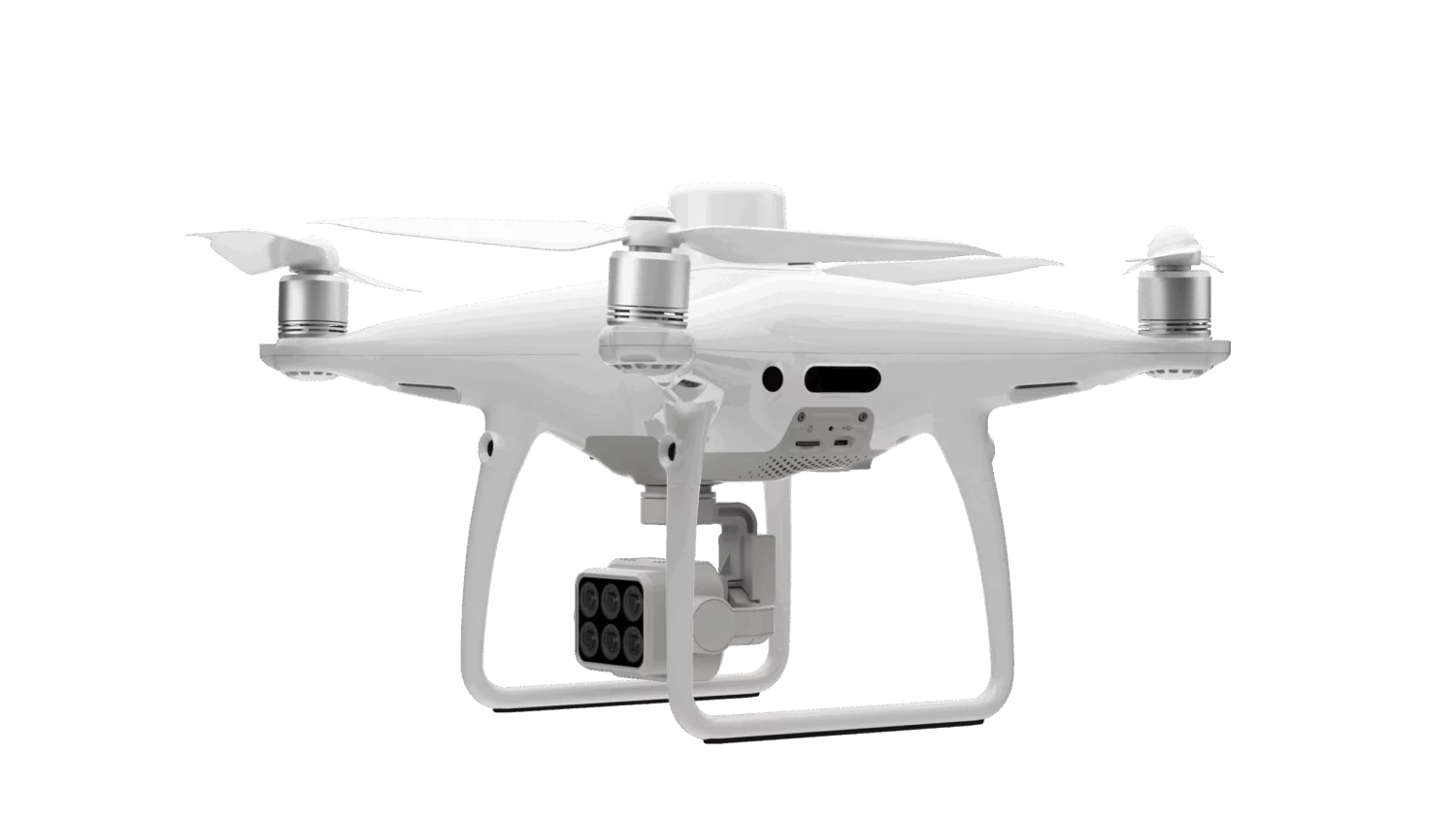

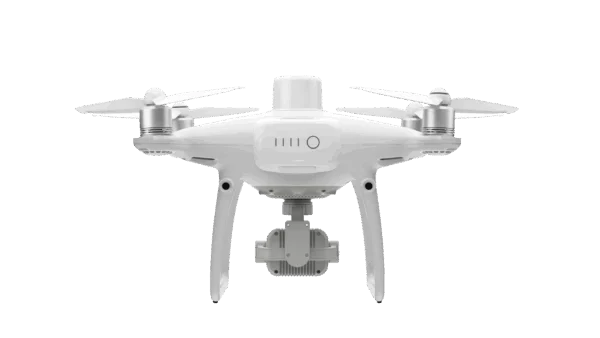

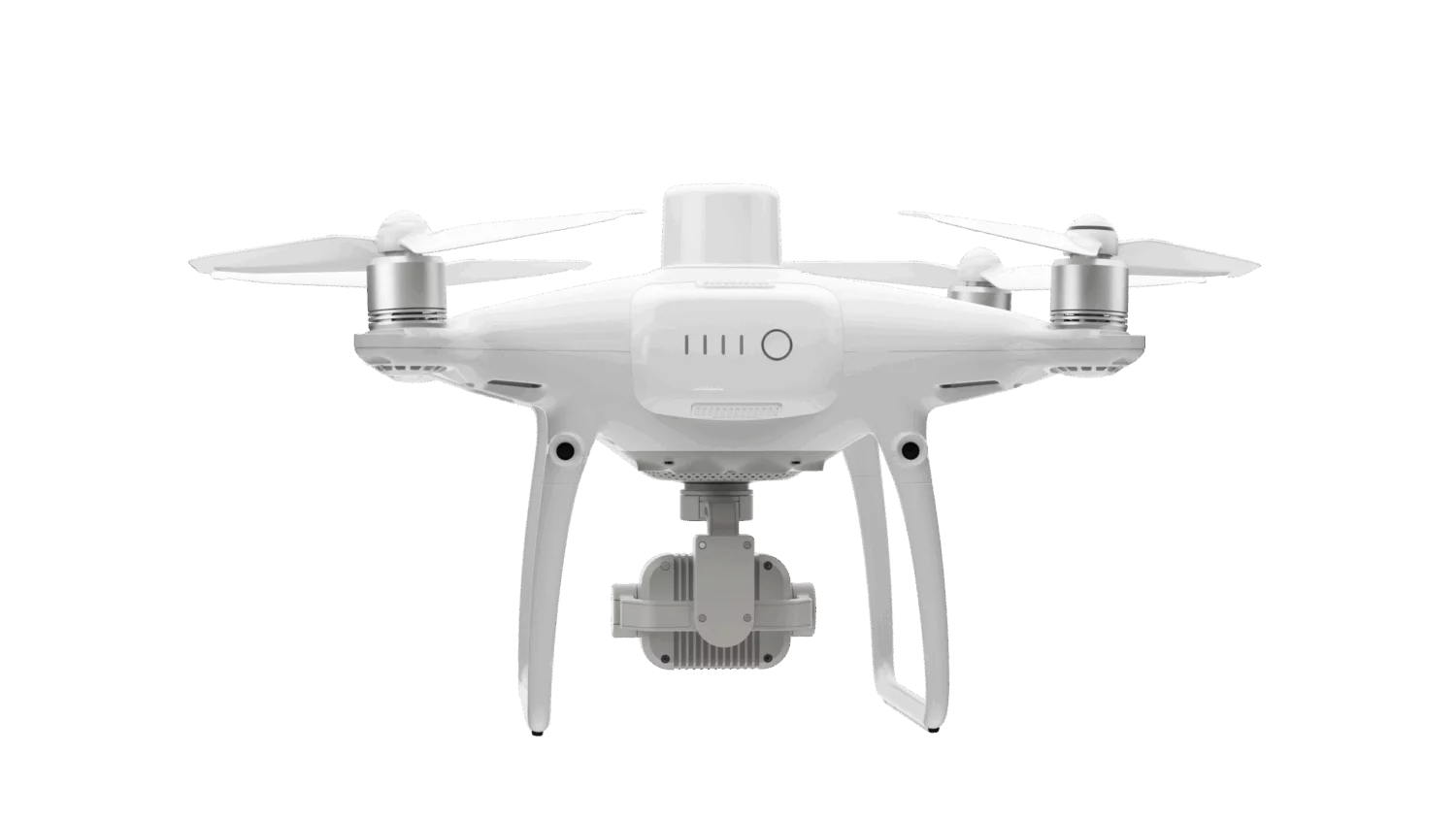

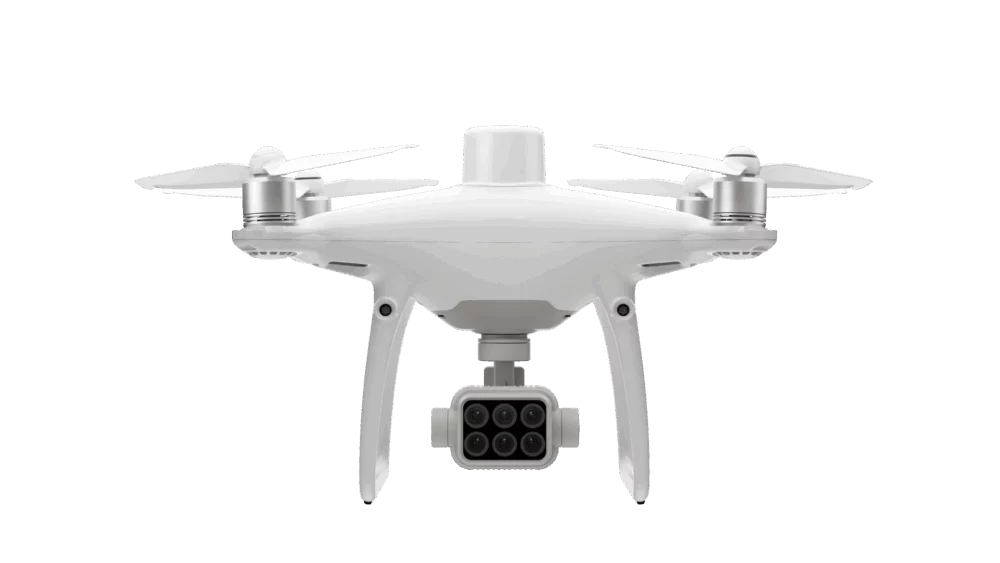

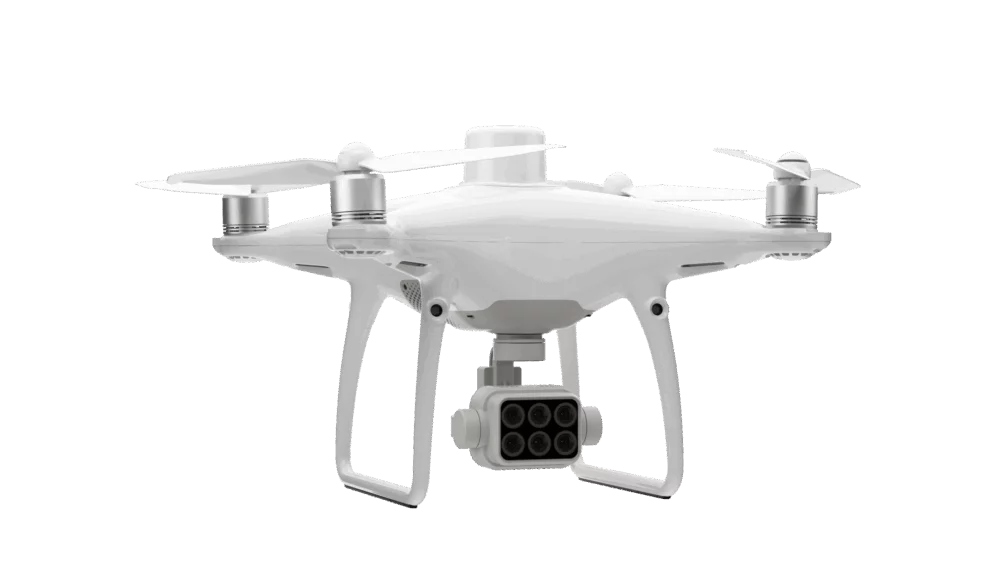

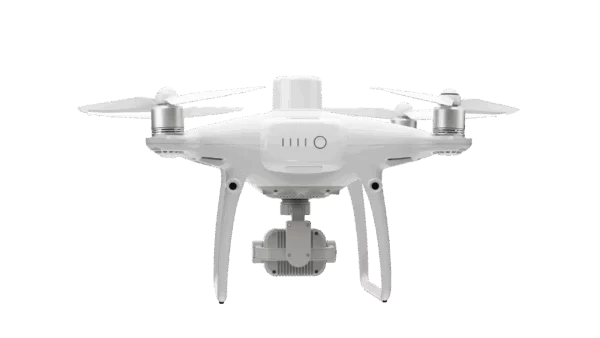

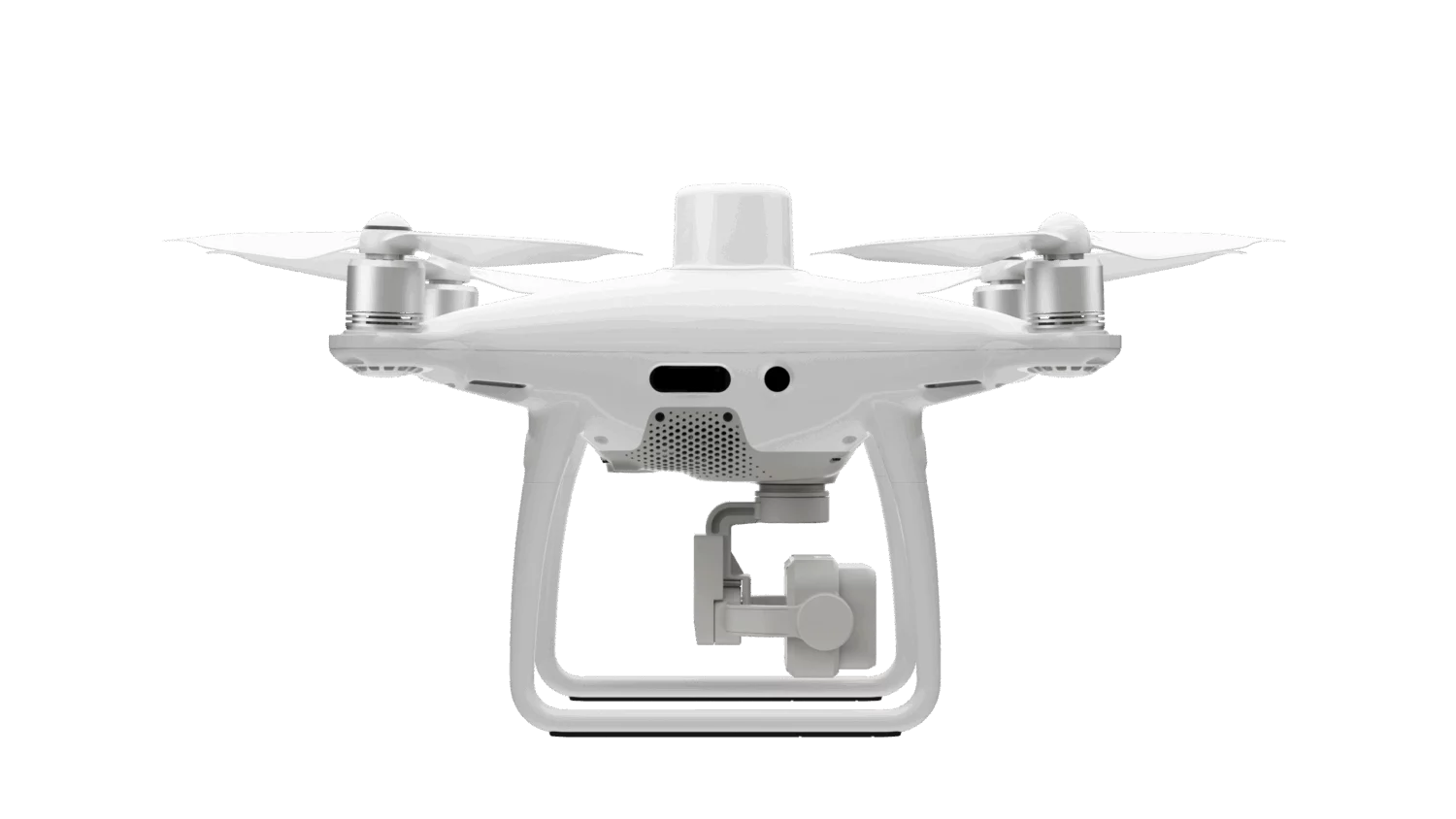

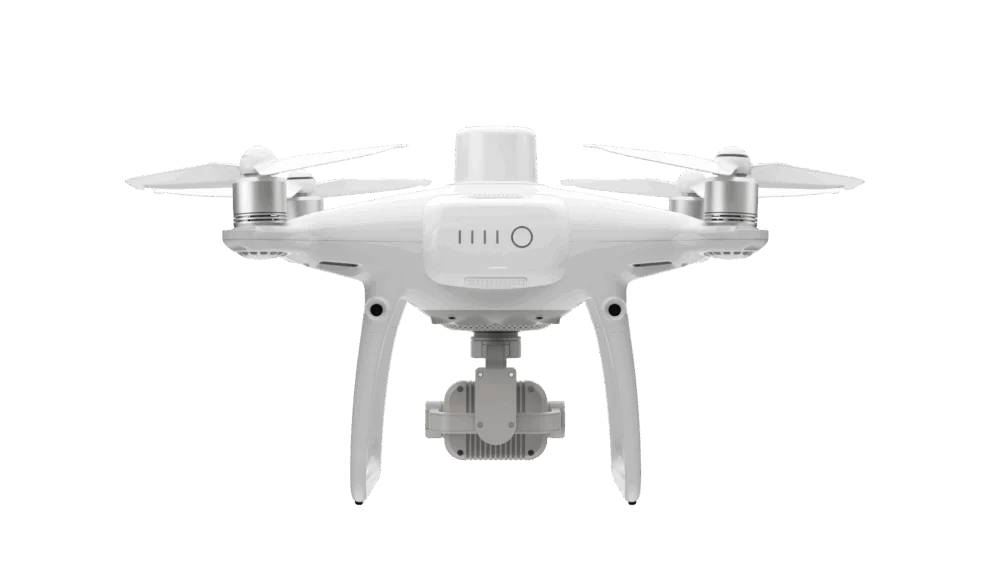

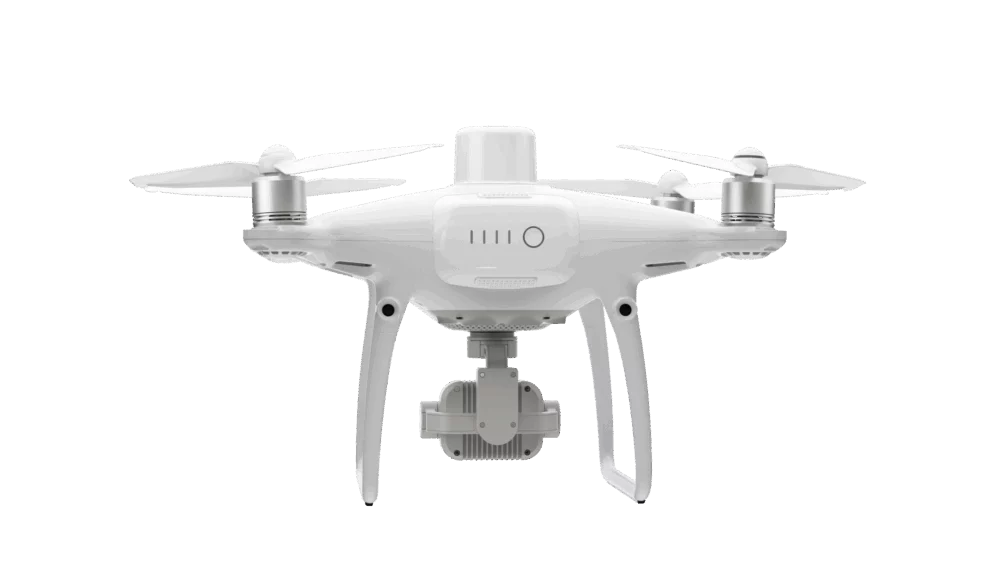

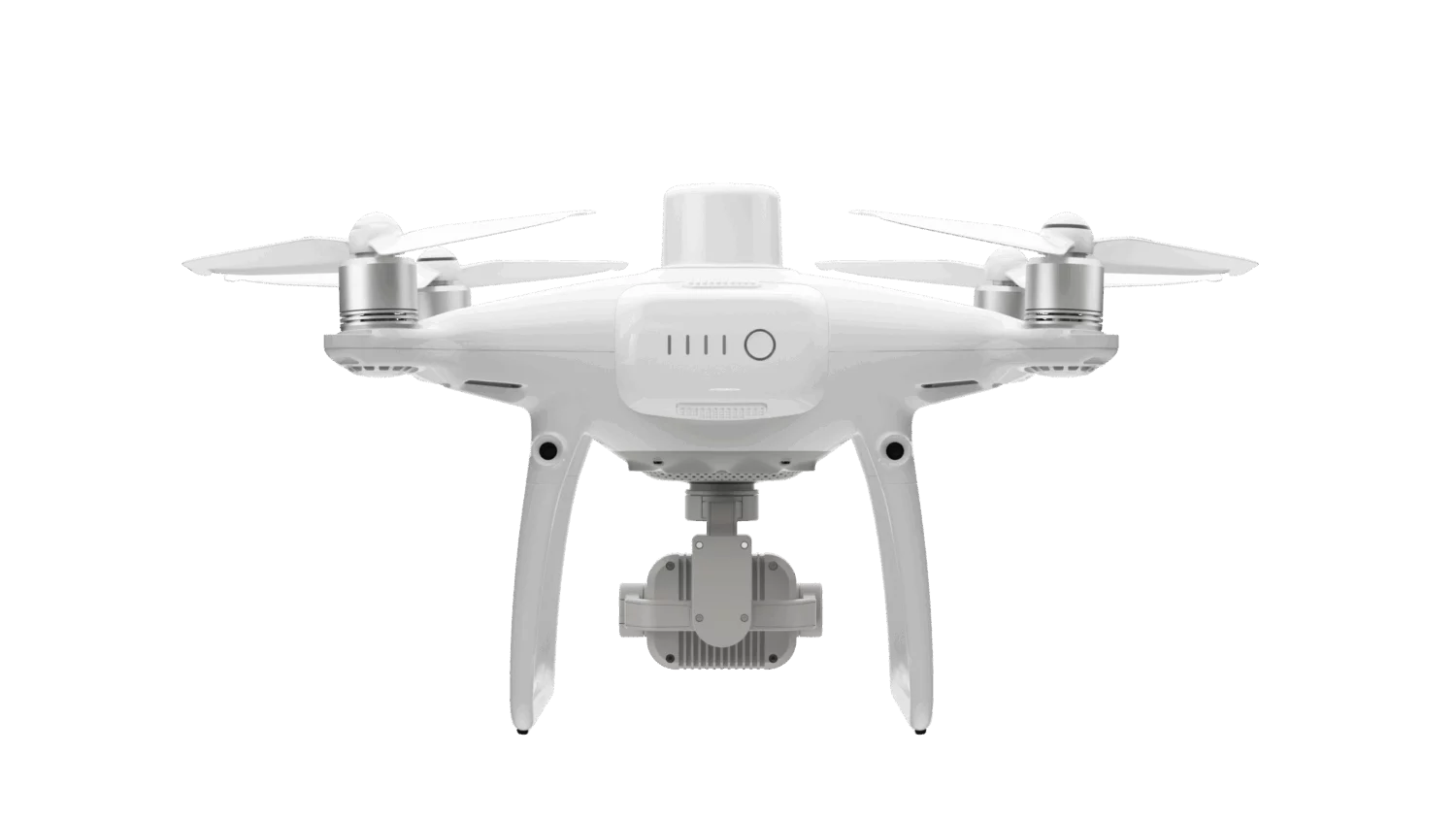

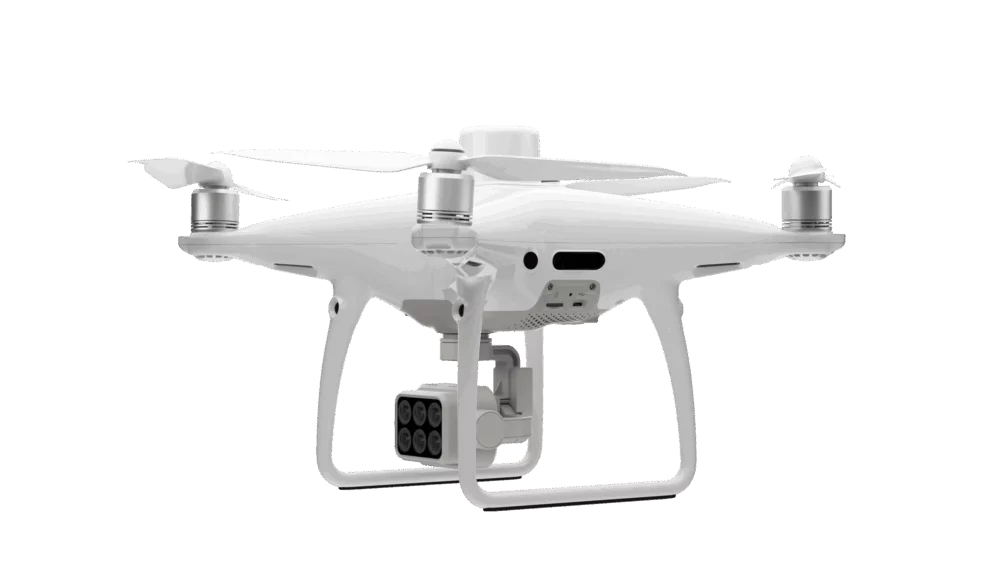

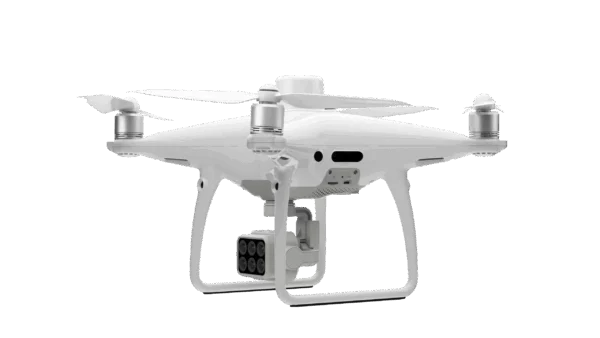

Дрон с мультиспектральной камерой DJI Phantom 4 Multispectral
DJI Phantom 4 Multispectral (P4M) — профессиональный квадрокоптер для мультиспектральной съемки растительности с заводской калибровкой всех 6 камер и антенны D-RTK как единого измерительного комплекса: снимки разных каналов и карты NDVI совмещаются без наземных контрольных точек. DJI заложила в платформу полный цикл сельскохозяйственных работ с дрона: планирование автоматических миссий в DJI GS Pro, сбор мультиспектральных данных за один полет до 0,63 км² для расчёта вегетативных индексов, обработку в DJI Terra и выгрузку карт предписаний в агроплатформы.
Технические особенности DJI Phantom 4 Multispectral

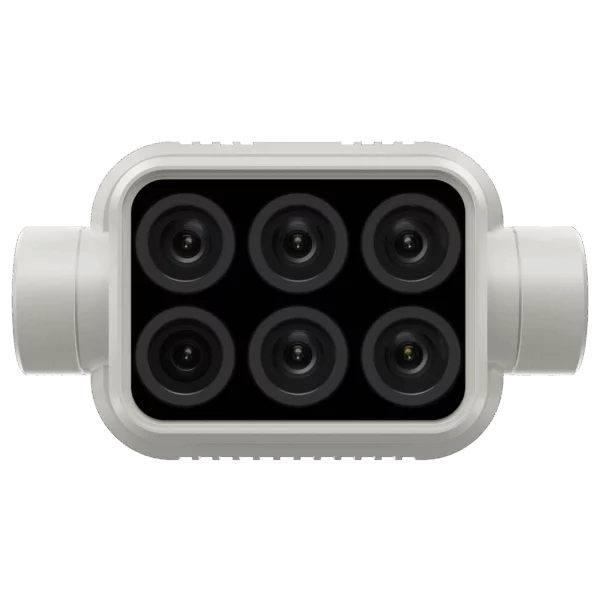

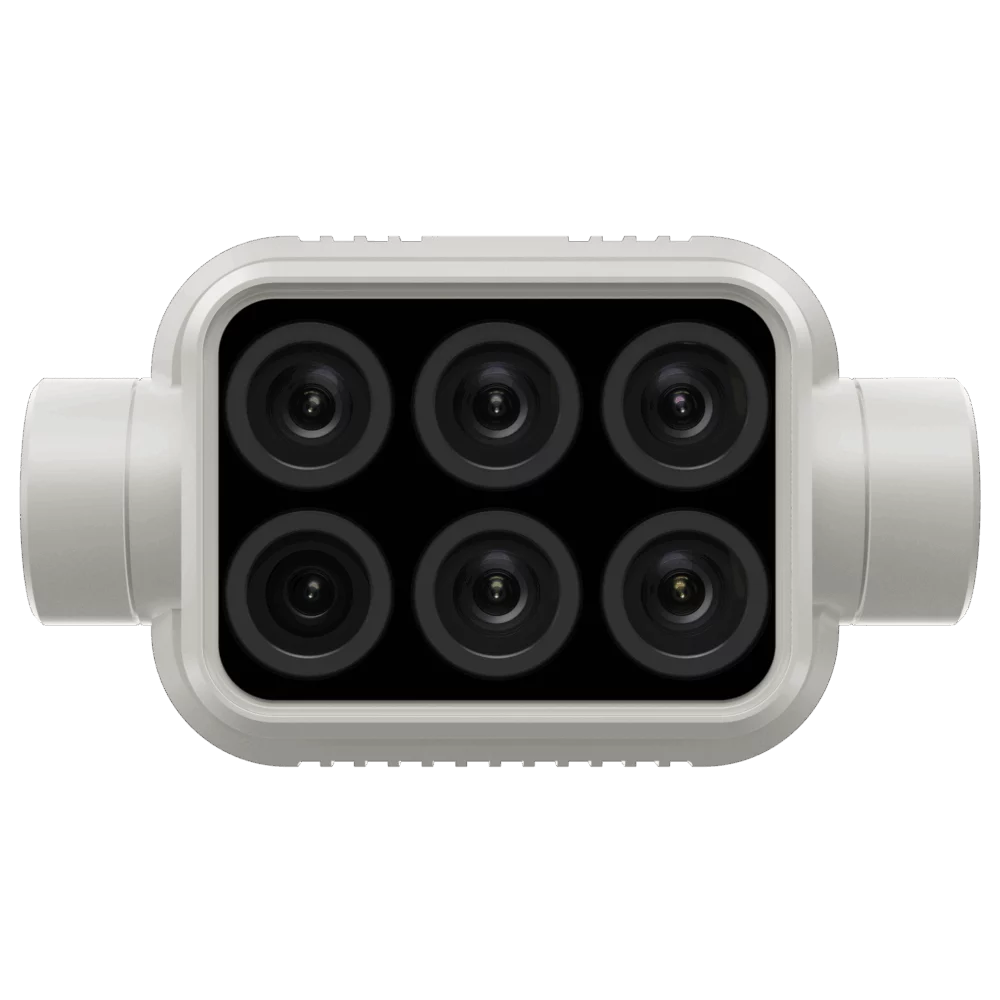

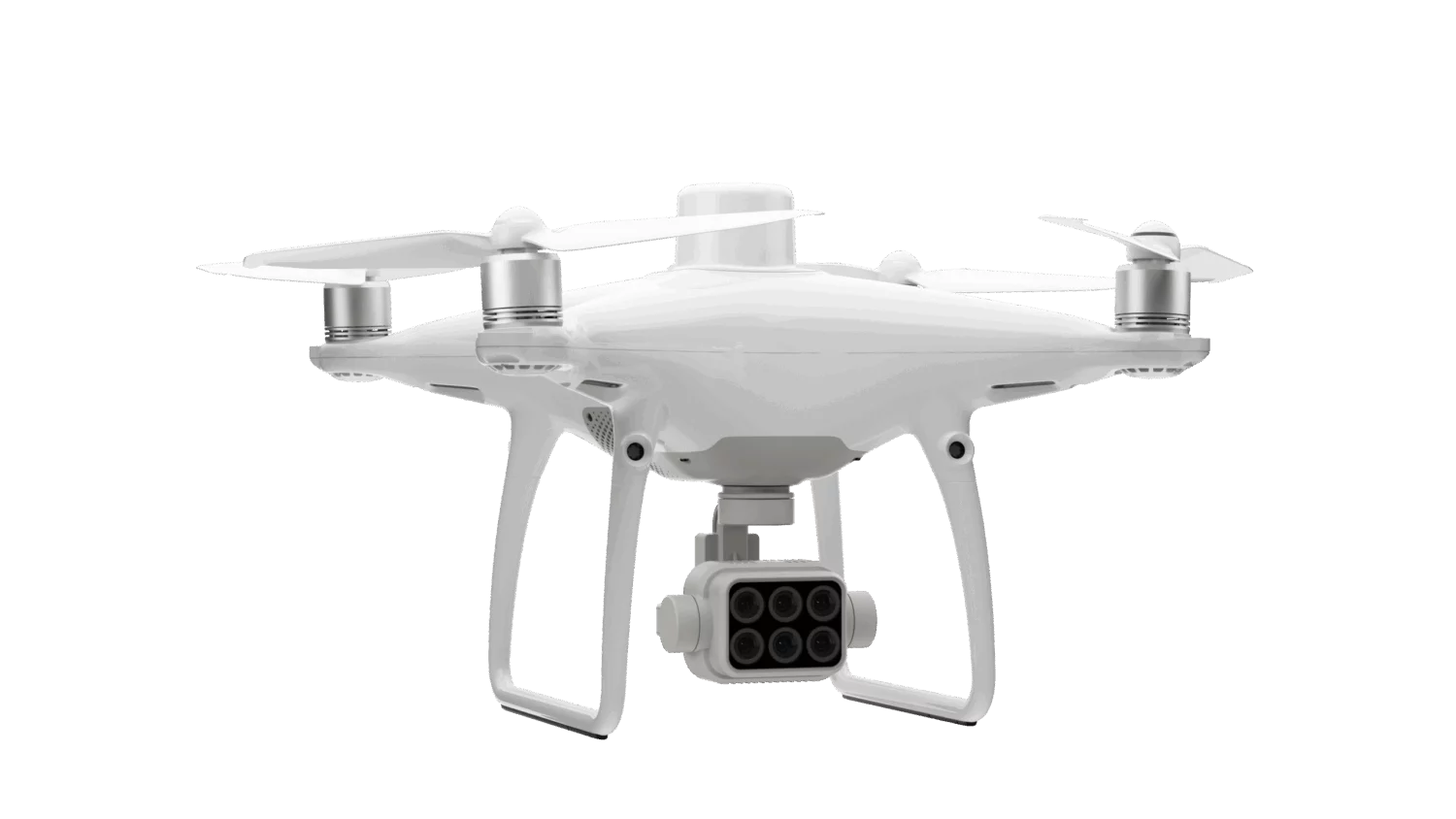

Возможности 6-канальной встроенной камеры
Система объединяет один RGB-сенсор для видимого диапазона и пять монохромных матриц 1/2,9″ под узкополосными фильтрами: синий (450 нм), зеленый (560 нм), красный (650 нм), красный край (730 нм) и ближний инфракрасный (840 нм). Все сенсоры с разрешением 2,08 Мп закреплены на одном 3-осевом подвесе. Объективы — f/2.2, 5,74 мм или 40 мм в эквиваленте 35-мм формата, автофокус установлен на бесконечность. Архитектура системы исключает рассинхронизацию, минимизирует параллакс и временной сдвиг между кадрами разных каналов.
Выдержка 1/100–1/20000 с в видимом диапазоне и 1/100–1/10000 с в мультиспектральном экспонирует кадр целиком и без построчного сканирования матрицы. Геометрия кадра не искажается при вибрациях и движении дрона. Монохромные сенсоры работают с усилением 1–8×, а RGB-сенсор в диапазоне ISO 200–800.
Специальные возможности системы
Спектральный датчик света в верхней части корпуса измеряет входящее солнечное излучение в момент каждого кадра — его данные используются при постобработке для радиометрической коррекции.
В ручном режиме управления доступна трансляция в реальном времени. Оператор переключает поток данных между обычным RGB и NDVI видео прямо на экране пульта. Снимки JPEG автоматически сохраняются в текущем режиме камеры, при этом для аэротриангуляции в стороннем ПО используются RGB-кадры.

Встроенный RTK-модуль и система TimeSync
Приемник работает по GPS (L1/L2), ГЛОНАСС (L1/L2), BeiDou (B1/B2) и Galileo (E1/E5). Обеспечивается горизонтальная точность в 1 см + 1 ppm, вертикальная в 1,5 см + 1 ppm (RMS). Поправки принимаются от мобильной станции D-RTK 2 без интернета либо по протоколу NTRIP. Сырые спутниковые наблюдения записываются на борт для постобработки в режиме кинематики (PPK).
TimeSync выставляет полетный контроллер, шесть камер и RTK-приемник на единое системное время, поэтому каждый кадр получает точные координаты и временную метку — исходные данные, которые фотограмметрическое ПО использует без ручной привязки. Относительные положения центров шести CMOS-матриц и фазового центра бортовой D-RTK антенны записаны в EXIF каждого снимка.
Независимая проверка точности DJI Phantom 4 Multispectral
Преподаватель в Техническом университет Гебзе провел независимое исследование и опубликовал результаты проведённых тестов камеры и систем позиционирования.

Летная платформа и производительность
ТТХ сохранились практически на уровне DJI Phantom 4 RTK: масса выросла на ~100 граммов до 1487 граммов, время полёта сократилось на 2-3 минуты до 27 минут, сохранились скорость 50 км/ч в режиме Position и 58 км/ч в Attitude, а также канал связи с дальностью до 7 км (FCC/NCC). Система зрения контролирует пространство на высотах до 10 метров, и обнаруживает препятствия от 0,7 до 30 м. В сумме покрываются 5 направлений.
Планирование автоматических миссий в DJI GS Pro позволяет выстраивать до 99 точек на задачу, а длинные маршруты разбиваются на группы автоматически. Обработка в DJI Terra с расчетом индексов NDVI, GNDVI, NDRE, LCI, OSAVI. За один полет на высоте 180 метров обрабатывается около 0,63 км², однако закладывайте в проект консервативную оценку. Батареи 5870 мА·ч / 15,2 В совместимы с Phantom 4 RTK, зарядный хаб подзаряжает аккумуляторы за стандартный вылет дрона.
Сферы применения DJI Phantom 4 Multispectral
Точное земледелие
DJI Phantom 4 Multispectral за один полет на практике оцифровывает до 47 гектаров территории, а карта NDVI показывает биомассу и состояние посевов по каждому контуру. На пике вегетации снимки выявляют выпревание, дефицит питания, очаги заболеваний и сорняков, невидимые с земли. Дифференцированная карта предписаний переносится в агродрон DJI Agras или на технику с GPS-контроллером — удобрения и средства защиты вносятся по фактическому состоянию участка, а не усредненно по полю. Практика интеграторов показывает: на 100 га карта предписаний готовится за примерно 1 рабочий день с учётом полётов и постобработки. При этом расходы на СЗР и удобрения снижаются за счет отказа от сплошного внесения.

Сезонный мониторинг посевов и орошения
Мультиспектральная съемка по фиксированным маршрутам с DJI Phantom 4 Multispectral предоставляет подробную динамику вегетации от всходов до уборки. До посева индекс LCI используется для оценки плодородия почвы и однородности контура, а в активный рост NDVI и GNDVI отслеживают развитие биомассы и однородность полива. Красный край (NDRE) проникает глубже в структуру листа и показывает уровень азота на поздних стадиях, когда NDVI насыщается. Перед уборкой повторный облет определяет зоны разной спелости и план очередности жатвы. Повторяемость маршрутов и сантиметровая геопривязка превращают серию полетов в временной ряд, по которому видно, где хозяйство теряет урожай.
Лесное хозяйство
Мультиспектральная камера DJI Phantom 4 Multispectral различает состояния лесной растительности: стресс древостоя, поражение вредителями, усыхание, границы вырубок и молодняка. Ближний инфракрасный канал 840 нм отражает клеточную структуру листвы и дает NDVI-оценку биомассы и жизнеспособности насаждений. Красный край реагирует на хлорофилл раньше видимых признаков деградации. RTK-привязка позволяет совмещать съемки разных лет и измерять прирост или потерю покрытой площади в одних координатах. Планируемые маршруты повторяются ежесезонно, что дает службе лесного хозяйства объективную динамику по каждому выделу вместо обобщенных описей.
Опыт лидеров отрасли
ООО «НК «Роснефть»-НТЦ» опубликовала статью, где представлены результаты исследования возможности применения аэрофотосъемочного оборудования DJI P4 Multispectral для решения задач лесотаксации и топографии.
Экологический мониторинг и охрана природы
Плановые инспекции территорий с БПЛА — это контроль здоровья лесов, картография береговых линий и прибрежной растительности, оценка деградации угодий и зарастания. Мультиспектральная съемка фиксирует изменение видового покрова и появление инвазивных видов раньше визуального осмотра, а съёмка с RGB камеры служит доказательной базой для отчетов. Данные импортируются в стороннее ПО, что снимает вопрос привязки к закрытым экосистемам при сдаче результатов заказчику.
Агрострахование и оценка ущерба
Для страховщика и агрария спор о площади и степени повреждения посевов решается измерением, а не экспертным мнением. Повторный облет пострадавшего контура дает карту NDVI с геопривязкой до сантиметра. Границы вымокших, вымерзших или выгоревших площадей фиксируются объективно, в координатах и с датой съемки. Архив полетов по сезону служит доказательством того, что ущерб возник в конкретный период. TIFF-исходники сохраняются без потери качества, что делает материалы пригодными для независимой перепроверки.
Кейс страхования, опубликованный DJI
GROUPAMA, ведущий страховой провайдер во Франции, интегрировал мультиспектральный дрон DJI Phantom 4 Multispectral в рабочий процесс полевых специалистов по съемке повреждений урожая.
Наука, селекция и образование
На опытных делянках и сортоиспытательных участках ключевые требования к дрону — повторяемость условий съемки и сопоставимость данных между репликациями, а также доступная стоимость и понятность управления.
У DJI Phantom 4 Multispectral первые требования обеспечиваются конструкцией и системами, при этом датчик солнечного излучения и радиометрическая калибровка в Terra позволяют нормировать снимки к единой шкале, а RTK-привязка удерживает контуры делянок в одних координатах весь сезон. Открытая поддержка стороннего ПО и запись сырых наблюдений GNSS позволяют встраивать P4M в исследовательские протоколы без переписывания методики под закрытый формат.
Сравнение DJI Phantom 4 Multispectral с ручным мониторингом
| Критерий | Пеший обход и наземные пробы | DJI Phantom 4 Multispectral |
| Охват за смену | Десятки точек, поле частично | Примерно до 47 га за один рабочий полет, 100+ га за смену |
| Геопривязка данных | Привязка проб вручную, ошибки локализации | 1 см + 1 ppm по каждому кадру |
| Повторяемость маршрутов | Зависит от исполнителя | Полностью автоматические миссии в GS Pro |
| Зависимость от освещения | Высокая, практически всегда работать приходится только при идентичной освещённости | Датчик солнца нормирует данные автоматически |
| Своевременность решений | Результаты через дни и недели | Оперативный NDVI на экране пульта |
| Трудозатраты на гектар | Высокие: люди, транспорт, время | Минимальные: один оператор и комплект батарей |
