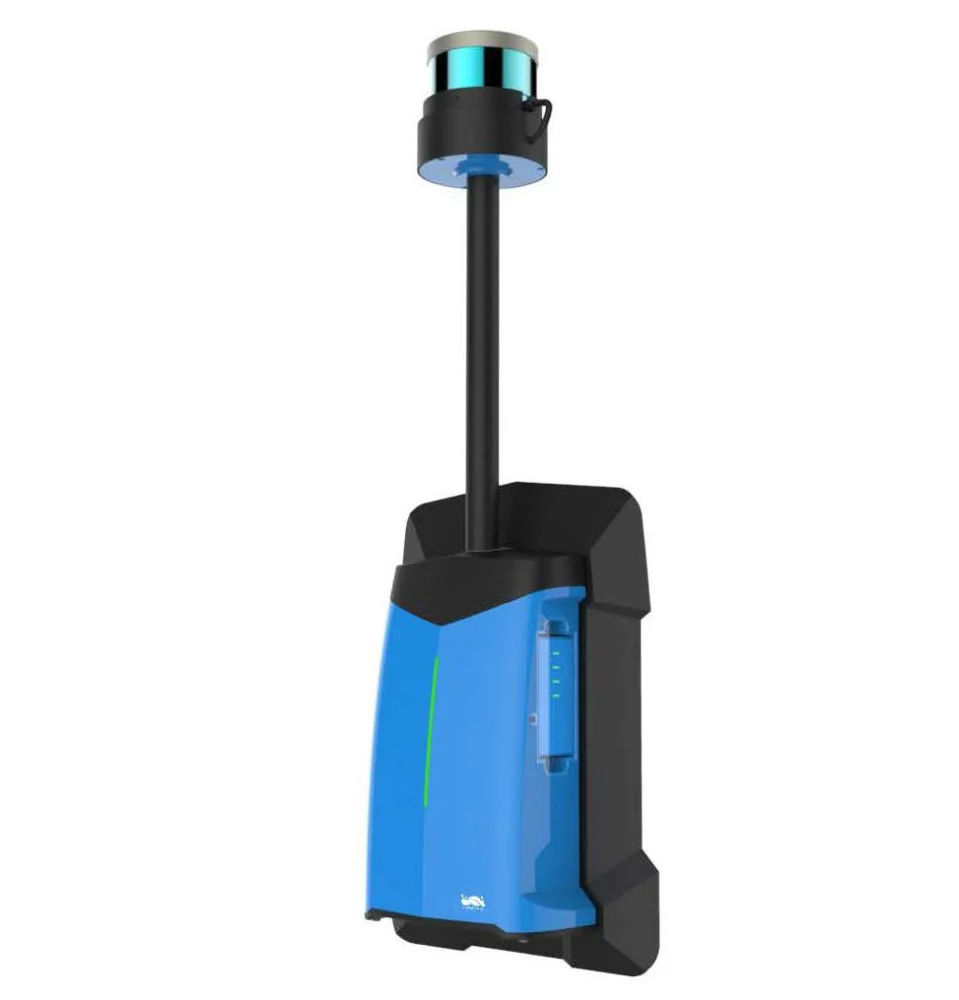

GreenValley LiBackpack 50

Мобильный лазерный сканер ЛиБакпак 50 (LiBacpack) – базовая модель сканера-рюкзака, работает в движении без стационарной установки. Сканирующая система разработана с учетом требований промышленных предприятий – имеет промышленные LEMO разъемы/ Управление работой сканера возможно с любого устройства на Android или IOS по Wi-Fi или кабелю.

Возможно использование сканера в разных режимах:

• Ручной режим. Сканирующий сенсор весом 1 кг крепится на облегченной телескопической вехе (1-6м) с поворотным механизмом и центрирующим накончником для привязки к пунктам, расположенным в кровле выработки.

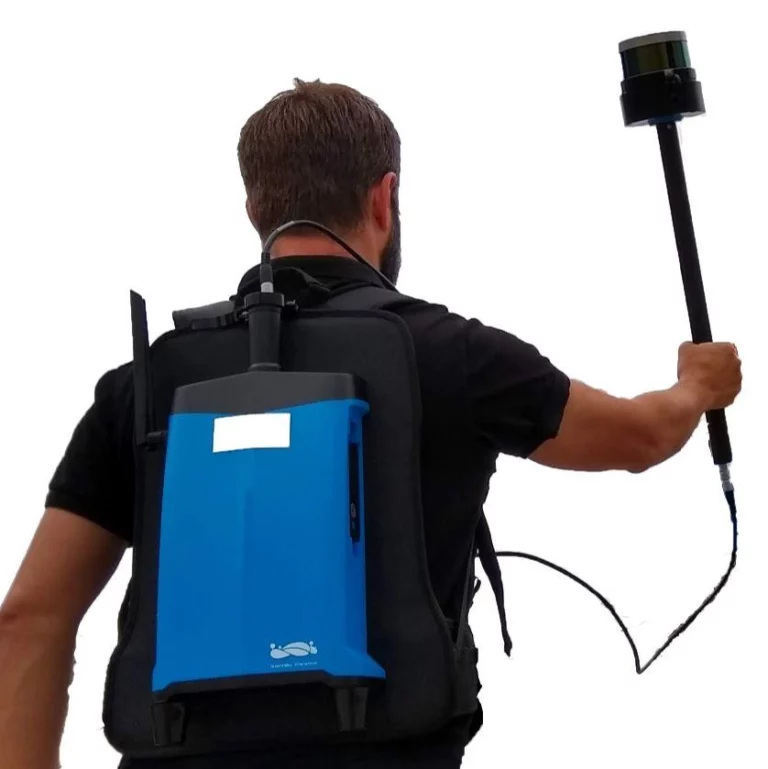

• Установка на рюкзак.

Программное обеспечение

• Lifuser BP имеет весь необходимый функционал для подготовки геопривязанного расцвеченного облака точек.
• Просто освоить – легко использовать.
• Стандартное комплексное программное обеспечение мобильного лазерного сканера LiBackpack обеспечивающее весь необходимый функционал для работы с мобильными сканирующими системами GreenValley Int.
• LiFuser BP в комплекте с лазерным сканером обеспечивает автоматичекую подготовку результатов сканирования, широкий функционал постобработки и удобный экспорт.

Функции LiFuser BP (LiBackpack):

• Автоматическая сшивка и фильтрация облаков точек. Задаются настройки плотности, ближнего и дальнего диапазона сканирования, диапазон общих контуров и замыкания петель. Автоматическа сшивка и фильтрация длится не более 10 мин;
• Автоматическая обработка данных траектории;
• Колоризация облаков точек в фактические цвета доступна сканирующим системам с панорамной съемкой;
• Синхронизированная работа облаков точек, траектории и панорамными снимками для LiBackpack С50 LiBackpack ONE;
• Геопривязка по опорным точкам (с тахеометра), сферам, референсному облаку. В LiBackpack реализована удобная функция геотегов, когда в процессе сканирования фиксируются опорные точки. В процессе геопривязки зафиксированным точкам на траектории присваиваются координаты с последующим экспортом в необходимую систему координат. Когда количество точек достигает 3, система выдает отчет по точности;
• Дополнительная классификация и фильтрация облаков точек. Программа позволяет классифицировать облака по слоям. Реализована функция чистки облака точек по классу земля. Это удобно для фильтрации облака точек перед процедурой подсчета объема. Отображение облака точек по высоте позволяет получить четкое изображение с которым очень удобно работать;
• Дополнительная сшивка облаков точек по общим контурам;
• Построение сечений и профилей;
• Измерения – длины, площади, объемы, углы и др.
• Экспорт геопривязанного облака точек производится в распространенный формат Las. Облако точек Las. или каркас dxf, полученный из облака точек используются ГИС, САПР и др. программным обеспечением.

Lifuser BP позволяет синхронизировать сразу три вида данных: облако точек, траекторию и видеоряд. Это удобно так как создает эффект присутствия на объекте. На траектории можно выделить любую точку и в левой части экрана просмотреть панорамное видео с возможностью наложения облака точек. Применяя различные типы отображения можно добиться наилучшей наглядности. Если в процессе работы возникли сомнения в идентификации объекта всегда можно посмотреть фотографии этого объекта.

Возможности мобильной лазерной сканирующей системы LiBackpack 50:

• Траектория сканирования более 2000 м. Возможность разворота сенсора во все строны даёт возможность сканированя лестниц, переходов, вертикальных стволов. Легкость сканера и высокая скорость сканирования позволяет вести съемку на ходу. Геопривязка осуществляется во время съемки по контрольным точкам. Есть возможность установить сканер на транспортное средство, двигающееся со скоростью до 60 км/ч. В результате сканирования получается цифровая модель с трехмерными координатами.
• Точные результаты получаются в самых сложных условиях: пыль, влага, полная темнота, удаленность. Дальность сканирования до 100 м, это дает возможность снимать объекты с безопасного расстояния. Съемка проводится без использования ГНСС и создания дополнительного съемочного обоснования. Опорные точки фиксируются во время съемки и используются для геопривязки полученных данных в МСК.
• Не требуется сшивка сканов. В результате сканирования получается готовое сшитое облако точек всего объекта в целом. Любой пользователь может провести съемку, создать цифровую 3D модель объекта с точностью 1-3 см, производить расчет геометрических параметров.
• Легкий экспорт в различные ГИС, ГГИС, САПР.

Применение GreenValley LiBackpack 50

• Для создания топографических и поэтажных планов;
• Проведения расчетов параметров сканируемых объектов (длины, объемы, площади, сечения, изменения геометрических параметров);
• Сбора данных для BIM, геоинформационных систем;

Применение LiBackpack 50 на примере подземной выработки обработка результатов сканирования горной выработки

• Быстрое определение объемов выработки
• Построение сечений тоннелей
• Подготовка цифровых моделей подземных объектов для планирования расположения оборудования, датчиков и т.д
• Сбор фактических данных для определения отклонения фактического и проектного расположения объектов
• Сбор данных для геоинформационных систем ГГИС Micromine и др.
• Применение LiBackpack 50 для определения объемов продукции, сырья, вскрыши на открытых/закрытых складах и отвалах измерение объема склада
