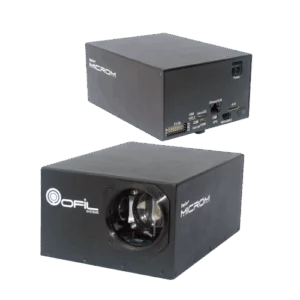

Ультрафиолетовая камера DayCor® micROM HD


Камера с оптическим излучением искрового разряда DayCor® micROM HD

Оптические параметры камеры

  • Спектральный диапазон: 240-280 nm (солнечно слепой диапазон)
  • Обнаружение минимального разряда: 1.56pC @ 10 м
  • FOV (поле зрения) — H: 20° x V: 11.25°
  • Цвет короны: 8 вариантов (сплошная и прозрачная версия)
  • Диапазон фокусировки: от 5 м до бесконечности
  • УФ и видимый каналы синхронизированы
  • Вес: 900 г
  • Габариты — L:156 x W:112 x H:71 мм

DayCor® micROM HD – это инновационная коронная камера, предназначенная для использования на БЛА.
Она имеет электромагнитное экранирование, малый размер и малый вес с готовым интерфейсом к коммуникационным протоколам.

Ультрафиолетовый детектор излучения

micROM HD является первой микро HD камерой с двумя датчиками UV & Visible, способной обнаруживать и визуализировать корону при дневном свете. micROM HD транслирует видео проверяемых объектов электроэнергетики, выявляя источники короны и записывая их. Благодаря встроенной технологии DayCor® микросхема micROM HD выступает в качестве высокочувствительного тестового оборудования, предоставляющего надежную точную информацию об электрических и механических повреждениях.
Микросхема принимает внешние данные GPS и данные о состоянии окружающей среды и интегрирует их с записанными видеозаписями.

Интеграция с БПЛА

micROM HD поставляется с готовыми к использованию портами для связи с беспилотниками. Интеграция проста и понятна. micROM управляется дистанционно с помощью набора команд, которые поставляются операторам беспилотных летательных аппаратов для конфигурирования на их пульте дистанционного управления. HD-изображение хорошо удовлетворяет потребность в подробном и четком отображении удаленных специфических элементов сети.
micROM HD предлагается как в виде блочной камеры, которая хорошо вписывается в широкий спектр гималей, так и в виде ядра OEM-камеры по индивидуальным предпочтениям и опциональной настройке.

Максимальная оптимизация для продолжительного полета

Для обеспечения максимальной гибкости, продолжительности и скорости вес и размеры должны быть минимальными. micROM HD – это легкая камера с энергоэффективным управлением, позволяющая выполнять более длительные, высокие и быстрые полеты при сканировании линий электропередач.

Преимущества воздушной УФ диагностики при помощи камеры DayCor® micROM HD

  • Возможность обследования труднодоступных и протяженных обьектов
  • Угол обзора — для эффективной диагностики необходима 3600 инспекция объекта (пробой может находиться в верхней части изолятора и быть невидим с земли. Камера, установленная на БПЛА, даст возможность обследовать объект с разной высоты и под разными углами
  • Короткие сроки инспектирования крупных объектов.
  • Экономическая эффективность — инспекция при помощи БПЛА занимает меньше времени и требует меньших человеко-ресурсов, чем наземная инспекция, плюс она принципиально дешевле обследования ЛЭП с вертолета

Технические характеристики DayCor® micROM HD

уф камера – оптические характеристики
Подавление солнечного излучения Абсолютное – при полном солнечном свете и любых погодных условиях целевой объект может быть обследован с солнцем в поле зрения
Мин. детектируемый разряд 3 пК при 10 м
Мин. чувствительность к УФ 7.8 x 10-18 ватт/см2
Мин. детектируемое напряжение радиопомех 30 дБμВ (RIV) при 1 МГц на10 м
Поле зрения По горизонтали: 20° х по вертикали: 11.25°
Фокусировка Ручная и автоматическая фокусировка, УФ изображение подстраивается под видимое
Масштабирование УФ изображений 3x цифровое, подстраиваемое под канал видимого изображения, постоянное
Объединение кадров УФ изображений Вкл, выбор из серии кадров | Откл
Цвета УФ изображений Выбираемые из цветовой гаммы
Спектральный диапазон 240-280 нм
Счет событий коронных разрядов Число событий коронных разрядов в минуту, объем 3 поля зрения
видеокамера – оптические характеристики
Точность наложения УФ/видео изображения Девиация < 1 миллирадиан
Мин. чувствительность к видимому свету 0.03 люкс
Поле зрения (горизонтальное х вертикальное) 20° х 11.25°, каналы УФ и видео изображений синхронизированы
Масштабирование видео изображений 3x оптическое
Подавление шума Да
Фокусировка от 5 м до бесконечности, автоматическая и ручная
сохранение данных
Стандарт вывода видео HD 720p 60 кадр/с
Формат видео MOV
Формат снимков JPG
Формат файловой системы FAT-32, exFAT
интерфейсы и режимы ввода/вывода данных
Видеоинтерфейс HDMI, RTSP
Протокол связи micROM-Protocol, GPS-NMEA, MAVlink, S. BUS
Интерфейсы RS232, CAN BUS, MFIO-PWM, UART
Разъемы microHDMI, RJ45, Power (питание), AUX, MFIO, miniUSB, JST
Режимы вывода УФ и видео изображений Комбинированный (УФ и видео), только УФ, только видимое
физические характеристики и электропитание
Температура хранения и рабочая От -20°C до +50°C
Масса Основной элемент камеры: 700 г | блок камеры: 900 г
Размеры (длина х ширина х высота) 156 x 112 x 71 мм
Питание и потребляемая мощность 7-28 В постоянного тока, 12 Ватт
Степень защиты IP42
Монтаж Прецизионные монтажные резьбовые соединения
дополнительные принадлежности

  • Объединенный датчик наработки и данных GPS;
  • Программа CoronaWise – Corona Management;
  • SD-карта памяти;
  • Li-Po аккумуляторные батареи: средняя дальность полета в течение 90 мин | большая дальность полета в течение 4 часов;

Как формируется коронный разряд? Что такое коронный разряд?

“В условиях резко неоднородных электромагнитных полей, на электродах с высокой кривизной наружных поверхностей, в некоторых ситуациях может начаться коронный разряд — самостоятельный электрический разряд в газе. В качестве острия, подходящей для данного явления формы, может выступать: острие, провод, угол, зубец и т. д.

Главное условие для начала разряда — вблизи острого края электрода должна присутствовать сравнительно более высокая напряженность электрического поля, чем на остальном пути между электродами, создающими разность потенциалов. Для воздуха в нормальных условиях (при атмосферном давлении), предельное значение электрической напряженности составляет 30кВ/см, при такой напряженности на острие электрода уже появляется слабое свечение, напоминающее по форме корону. Вот почему разряд называется коронным разрядом.


Для такого разряда характерно протекание процессов ионизации только возле коронирующего электрода, при этом второй электрод может выглядеть вполне обычно, то есть без образования короны. Коронные разряды можно наблюдать иногда и в природных условиях, например на верхушках деревьев, когда этому способствует картина распределения природного электрического поля (перед грозой или в метель).” Источник: http://electricalschool.info

Технические характеристики DayCor® micROM HD

уф камера – оптические характеристики
Подавление солнечного излучения Абсолютное – при полном солнечном свете и любых погодных условиях целевой объект может быть обследован с солнцем в поле зрения
Мин. детектируемый разряд 3 пК при 10 м
Мин. чувствительность к УФ 7.8 x 10-18 ватт/см2
Мин. детектируемое напряжение радиопомех 30 дБμВ (RIV) при 1 МГц на10 м
Поле зрения По горизонтали: 20° х по вертикали: 11.25°
Фокусировка Ручная и автоматическая фокусировка, УФ изображение подстраивается под видимое
Масштабирование УФ изображений 3x цифровое, подстраиваемое под канал видимого изображения, постоянное
Объединение кадров УФ изображений Вкл, выбор из серии кадров | Откл
Цвета УФ изображений Выбираемые из цветовой гаммы
Спектральный диапазон 240-280 нм
Счет событий коронных разрядов Число событий коронных разрядов в минуту, объем 3 поля зрения
видеокамера – оптические характеристики
Точность наложения УФ/видео изображения Девиация < 1 миллирадиан
Мин. чувствительность к видимому свету 0.03 люкс
Поле зрения (горизонтальное х вертикальное) 20° х 11.25°, каналы УФ и видео изображений синхронизированы
Масштабирование видео изображений 3x оптическое
Подавление шума Да
Фокусировка от 5 м до бесконечности, автоматическая и ручная
сохранение данных
Стандарт вывода видео HD 720p 60 кадр/с
Формат видео MOV
Формат снимков JPG
Формат файловой системы FAT-32, exFAT
интерфейсы и режимы ввода/вывода данных
Видеоинтерфейс HDMI, RTSP
Протокол связи micROM-Protocol, GPS-NMEA, MAVlink, S. BUS
Интерфейсы RS232, CAN BUS, MFIO-PWM, UART
Разъемы microHDMI, RJ45, Power (питание), AUX, MFIO, miniUSB, JST
Режимы вывода УФ и видео изображений Комбинированный (УФ и видео), только УФ, только видимое
физические характеристики и электропитание
Температура хранения и рабочая От -20°C до +50°C
Масса Основной элемент камеры: 700 г | блок камеры: 900 г
Размеры (длина х ширина х высота) 156 x 112 x 71 мм
Питание и потребляемая мощность 7-28 В постоянного тока, 12 Ватт
Степень защиты IP42
Монтаж Прецизионные монтажные резьбовые соединения
дополнительные принадлежности

  • Объединенный датчик наработки и данных GPS;
  • Программа CoronaWise – Corona Management;
  • SD-карта памяти;
  • Li-Po аккумуляторные батареи: средняя дальность полета в течение 90 мин | большая дальность полета в течение 4 часов;
