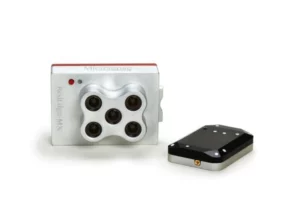

RedEdge-MX: Мультиспектральный сенсор промышленного стандарта
RedEdge-MX – это прочный, надежный профессиональный мультиспектральный сенсор, который теперь оснащен металлическим корпусом для большей долговечности. Он фиксирует спектральные диапазоны, необходимые для основных индексов здоровья сельскохозяйственных культур, и дополнительные диапазоны, необходимые для расширенной аналитики. RedEdge-MX – это одно из наиболее гибких решений на рынке с оптимизированным размером пикселя по земной поверхности (разрешением), новым датчиком освещенности DLS 2, кадровым фотозатвором для изображений без искажений, возможностью генерировать индексы здоровья растений и RGB (цветные) изображения всего за один полет, а также независимыми от платформы данными. При этом система отличается компактными размерами и малым весом, что позволяет использовать ее с широким спектром разнообразных дронов.
RedEdge-MX технические характеристики
Диапазон спектра | от 400 до 900 |
Интеграция на БПЛА | Да |
Количество кадров в секунду (Гц) | 60 |
Вес | 232 г |
Размеры | 0,087 x 0,059 x 0,045 |

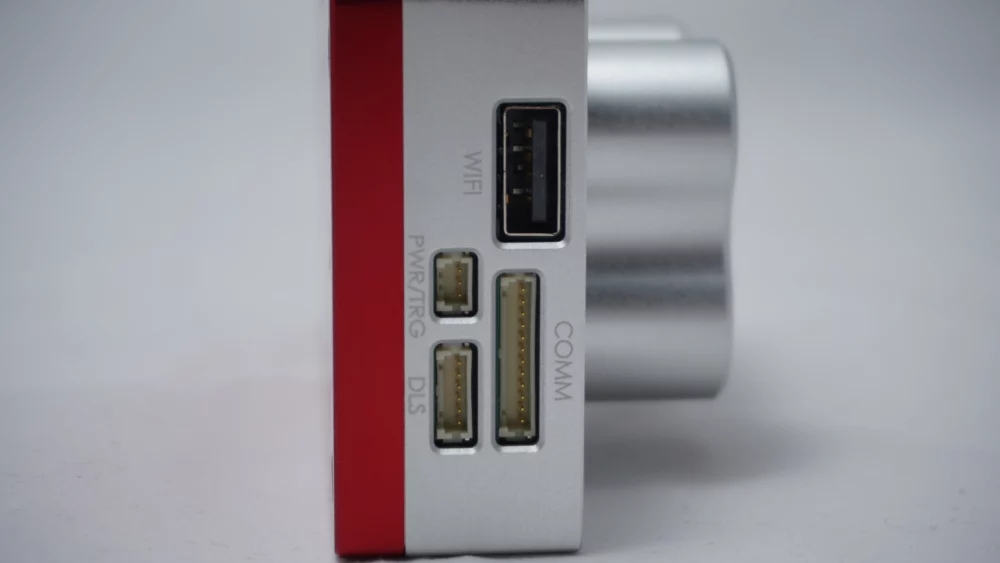

Подключение | USB, Ethernet, WiFi |
Питание | 4,2-15,8 В/4-8 ВТ |
Скорость захвата | 1 захват в секунду (все диапазоны), 12-битный RAW |
Угол зрения: | HFOV: 47°
VFOV: 37° DFOV: 58° |
Сенсор | Пятиканальный мультиспектральный |
Разрешение канала | 1,2 МП, 1280 x 960 пикселей (4: 3) |
Рабочая Температура | 0 °С — 60 °С |
Страна производитель | США |
Мультиспектральная камера для сельского хозяйства
Для определения качества посевов и их состояния пять сенсоров камеры RedEdge-MX (синий, зеленый, красный,rededge, инфракрасная область) оптимально справляются с задачей. RedEdge-MX – это надежный и точный мультиспектральный сенсор, благодаря которому вы можете получать больше данных.
- Карта хлорофилла способна обеспечить более точную оценку не только силы, но и здоровья растения.
- Слой NDVI: Этот широко известный индекс сравнивает коэффициент отражения красной полосы с коэффициентом ближней инфракрасной области.
- Цифровая модель поверхности: DSM позволяет оценить свойства поверхности и поток воды.
- Изображение RGB
Мультиспектральный сенсор является профессиональным инструментом в арсенале любого агронома, получив изображения вы можете обработать материал с помощью фотограмметрического программного обеспечения. Рекомендуется использовать Pix4Dmapper и Pix4Dfields от Pix4D SA (Швейцария).
Преимущества RedEdge-MX

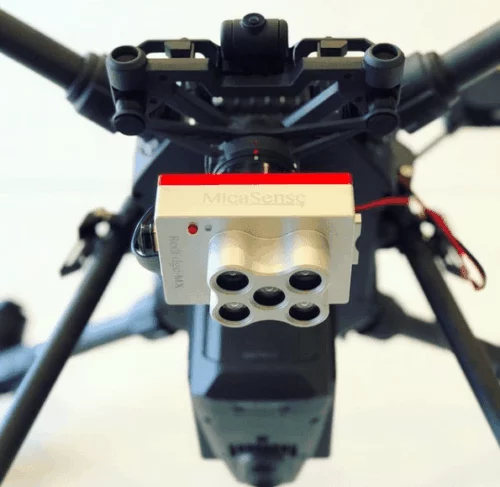

Интеграция с БПЛА
RedEdge-MX обладает компактной и легкой конструкцией, которая способна интегрироваться со многими моделями беспилотников, в том числе:
- DJI Phantom 4
- DJI Matrice 200
- DJI Matrice 300
- DJI Matrice 600
- DJI Inspire 2
- БПЛА самолетного типа.
•Новый алюминиевый корпус для большей прочности и производительности при высоких температурах.
• Компактный размер позволяет интегрировать сенсор с самыми разными дронами.
• Высокая скорость захвата обеспечивает более высокую скорость полета и меньшую высоту.
• Широкий диапазон напряжений для большего количества интеграций без дополнительного преобразования мощности.
• Откалиброван для точных и повторяемых измерений.
• Прочная конструкция без подвижных частей.
• Полный доступ к необработанным данным; выходные данные могут быть
Особенности RedEdge-MX
RedEdge-MX производится в США. Это новая модель, в которой были учтены недостатки предыдущих моделей, например перегревание и проблемная обработка мультиспектральных фотографий. Был доработан и интегрирован датчик солнечного спектра DLS 2. Широкую известность получила данная камера в сельскохозяйственной сфере благодаря правильному соотношению цены и качества.
- Коррекция от яркости пикселей (DN) к коэффициентам спектральной яркости благодаря измеренным характеристикам матрицы,
- Возможность расчета индексов вегетации
- RedEdge-MX откалибрована для точных и повторяемых измерений
- Использование полученных данных для построения растровых изображений, комбинаций с каналом Red Edge, которые позволяют разделить по цветам культурные растения и сорняки.
- Полосы пропускания от 10 до 40 нм
- Светофильтры, учет солнечного спектра и измеренные характеристики матрицы позволяют создать переход от яркости пикселей DN к коэффициентам спектральной яркости
- Съёмка в пяти узких спектральных полосах

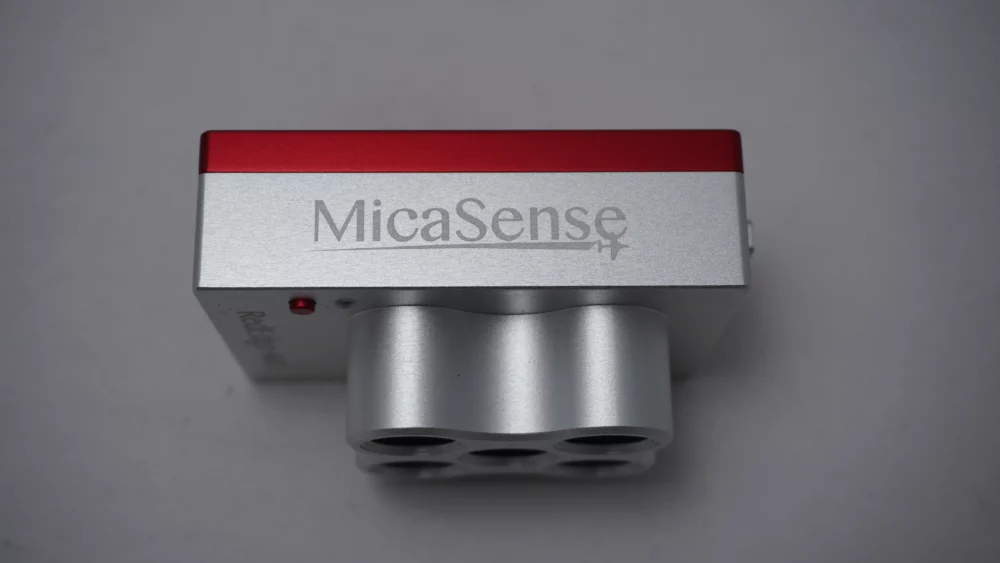

- Прочный корпус из металла
Производительность камеры RedEdge-MX
Немаловажным фактором является высокая производительность, ведь с помощью Micasense RedEdge-MX вы способны собрать точные данные за один полет. Одновременно сенсор захватывает пять дискретных спектральных полос, включая цвет RGB. Легкая интеграция и высокая производительность мультиспектрального сенсора Микасенс позволяет создавать индексы здоровья растений, а также цветные (RGB ) изображения в одно и то же время, что существенно сокращает время работы. Камера способна работать как при низких так и высоких температурах. Имеет малый вес и низкое потребление энергии.

RedEdge-MX комплектация
- RedEdge-MX,
- DLS 2 со встроенным GPS,
- Калиброванная панель отражения
- Крышка объектива

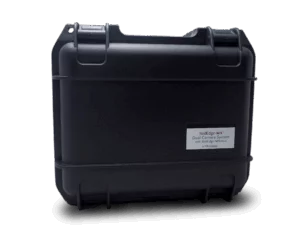

- Кейс для хранения и транспортировки
- Инструкция
