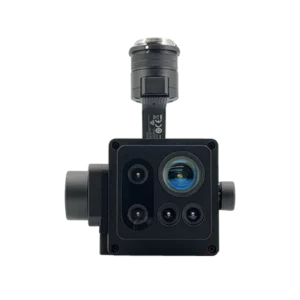

Мультиспектральная SIF-камера Yusense FD500 Pro

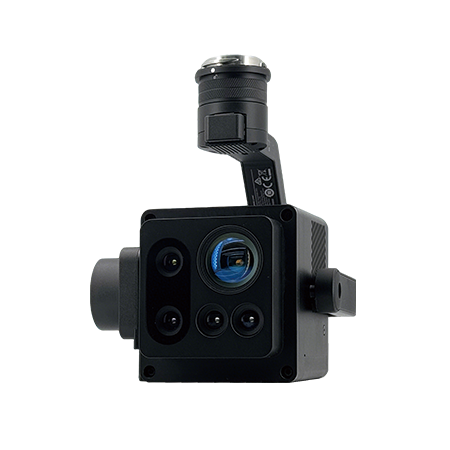

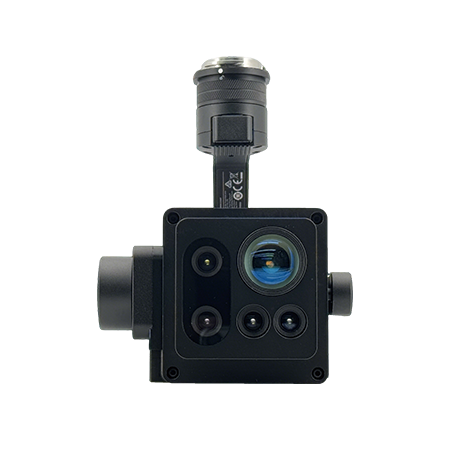

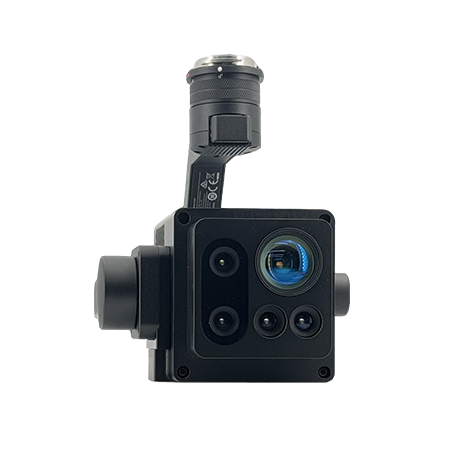

Мультиспектральная SIF-камера FD500 Pro для БПЛА

Yusense FD500 Pro — 8-диапазонная SIF-камера рамочного типа для промышленных БПЛА, регистрирующая солнечно-индуцированную флуоресценцию хлорофилла на уровне отдельных растений и листьев. Первая в отрасли конструкция, объединяющая изображающий SIF-канал с мультиспектральным зондированием в едином корпусе, что устраняет отраслевой компромисс между низким пространственным разрешением не-изображающих SIF-датчиков и высокой стоимостью гиперспектральных систем. Камера предназначена для научных исследований: фенотипирования, патологии, селекции, а также промышленного мониторинга растительных покровов в агропромышленном и лесопромышленном комплексе для обеспечения прямой оценки фотосинтетической активности растений вместо косвенной.

SIF-камера совместима с DJI Matrice 350 RTK и Matrice 400 через интерфейс X-Port: питание, управление, настройка и передача данных. Обработка данных в Yusense Map, Yusense Map Plus и Agisoft Metashape Professional. Настройка параметров через DJI Pilot. Основное применение FD500 Pro: цифровое фенотипирование растений, мониторинг роста сельскохозяйственных культур, обследование лесного хозяйства, мониторинг засушливого стресса растительности, контроль городского озеленения, раннее предупреждение стихийных бедствий.

Технологические особенности мультиспектральной SIF-камеры FD500 Pro

Изображающий SIF-канал рамочного типа

Основной канал SIF регистрирует флуоресценцию хлорофилла на центральной длине волны 760,8 нм с шириной полосы FWHM не более 1,5 нм и точностью центральной длины волны ± 0,3 нм. Это первый в отрасли подход, при котором SIF-детектирование реализовано в формате кадра или полноценного изображения, а не точечного измерения.

Традиционные не-изображающие SIF-датчики фиксируют усредненный сигнал для одной точки на местности, что делает невозможным различение отдельных растений. Гиперспектральные SIF-системы обеспечивают изображающий режим, но их стоимость в 3–5 раз превышает мультиспектральные решения. FD500 Pro заполняет этот разрыв: пространственное разрешение 9,60 см с высоты 120 метров позволяет различать отдельные растения, а узкая полоса 1,5 нм обеспечивает точность выделения флуоресцентного сигнала на фоне отраженного солнечного излучения.

• Прямая оценка фотосинтеза | SIF характеризует фотосинтетическую активность растений напрямую, а не через косвенные индексы отражательной способности.
• Детализация на уровне листьев | GSD 9,60 см с высоты 120 метров позволяет различать отдельные экземпляры растений на поле и в лесу.
• Устранение отраслевого компромисса | Камера решает выбор между низким разрешением точечных SIF-датчиков и высокой стоимостью гиперспектральных систем.
• Стабильность центральной волны | Допуск ± 0,3 нм обеспечивает воспроизводимость измерений между вылетами в разные дни.

Восьмиканальная архитектура по формуле 1+2+5

Камера объединяет 1 основной канал SIF, 2 вспомогательных канала SIF и 5 мультиспектральных каналов в едином корпусе. Вспомогательные каналы SIF регистрируют отраженное излучение в ближней красной области, что позволяет корректировать основной SIF-сигнал на влияние отраженного солнечного света. Пять мультиспектральных каналов обеспечивают расчет стандартных вегетационных индексов: нормализованный относительный индекс растительности NDVI, индекс нормализованной разности красного края NDRE, GNDVI, LAI и других. Все каналы срабатывают синхронно, формируя единый набор данных за один пролет БПЛА без необходимости повторных вылетов.

• Комплексный сбор данных | SIF-измерения и традиционные вегетационные индексы получаются в одном полете, без повторных вылетов и совмещения разновременных снимков.
• Коррекция SIF-сигнала | Вспомогательные каналы SIF компенсируют влияние отраженного излучения на основной SIF-канал.
• Расширенный спектральный охват | Пять мультиспектральных каналов поддерживают расчет NDVI, NDRE, GNDVI, LAI и других индексов в едином цикле обработки.

Синхронное радиометрическое детектирование нисходящего канала

Встроенный датчик освещенности нисходящего канала DLS одновременно с камерой регистрирует падающее солнечное излучение в тех же спектральных диапазонах. Функция позволяет рассчитать коэффициент отражения как отношение отраженного излучения от земли к падающему “от неба” в реальном времени. Погрешность измерения отражательной способности составляет менее ±5%. Синхронная регистрация падающего и отраженного излучения компенсирует вариации солнечной освещенности в течение полета: изменение угла солнца, проходящие облака, атмосферная дымка — все эти факторы учитываются автоматически. Без DLS результаты съемки в разное время суток были бы несопоставимы без сложной постобработки.

• Точность ±5% | Погрешность измерения отражательной способности достаточна для количественного анализа в научных исследованиях и промышленном мониторинге.
• Независимость от освещенности | Изменения солнечной радиации в течение полета компенсируются автоматически, без ручных поправок.
• Сопоставимость междневных данных | Результаты съемок в разные дни и при разной облачности сопоставимы без дополнительных корректировок.
• Научная достоверность | Синхронное детектирование обеспечивает метрологическую прослеживаемость, необходимую для публикаций и отчетности.

Сверхузкополосная визуализация

Ширина полосы основного SIF-канала FWHM не более 1,5 нм при центральной длине волны 760,8 нм. Флуоресценция хлорофилла в дальней красной области пример 740–780 нм — это слабый сигнал, маскируемый отраженным солнечным излучением. Узкая полоса отсекает паразитное излучение за пределами целевого диапазона, повышая отношение сигнал/шум. Для сравнения: типичные мультиспектральные каналы имеют ширину полосы 10–40 нм, что недостаточно для выделения SIF-сигнала. Полоса 1,5 нм сопоставима с разрешением гиперспектральных приборов, стоимость которых в несколько раз выше. Узкополосные характеристики также подавляют шум изображения — необходимо для регистрации слабых флуоресцентных сигналов на больших площадях.

• Подавление фонового шума | Узкая полоса 1,5 нм отсекает паразитное излучение за пределами целевого SIF-диапазона.
• Точное выделение SIF | Флуоресценция хлорофилла в дальней красной области отделена от отражательного фона с разрешением, сопоставимым с гиперспектральным.
• Стабильность измерений | Допуск центральной длины волны ± 0,3 нм обеспечивает воспроизводимость между сериями вылетов.

Двойный режим работы

Камера поддерживает два режима: дистанционное зондирование в формате покадровой съемки с частотой до 2 Гц и видеодетектирование с частотой съемки до 20 Гц. Режим переключается через DJI Pilot. Покадровая съемка предназначена для планового картографирования территорий, в ней изображения сохраняются в 16-битном TIFF с максимальным динамическим диапазоном для последующей радиометрической обработки. Видеодетектирование позволяет фиксировать быстрые изменения флуоресцентного сигнала в реальном времени, сохраняя данные в формате MP4. Частота 20 Гц поддерживает динамический мониторинг при высокой скорости полета БПЛА без потери продольного перекрытия. Выбор режима зависит от задачи: плановое картографирование полей и лесов требует покадрового режима, а оперативный контроль при изменяющихся условиях нуждается в видеофиксации.

• Гибкость сценариев | Покадровая съемка для картографирования и видео для динамического мониторинга выбираются в зависимости от задачи.
• Высокая частота видеодетектирования | 20 Гц позволяет фиксировать быстрые изменения флуоресцентного сигнала в реальном времени.

Интеграция с DJI через X-Port

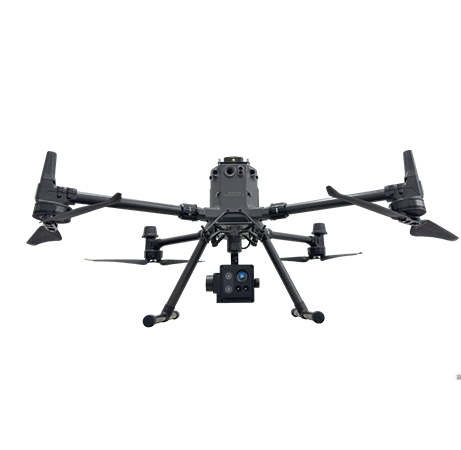

Камера устанавливается на DJI Matrice 350 RTK и Matrice 400 через быстроразъемный интерфейс X-Port. Питание, управление и передача данных осуществляются через единый разъем без дополнительной коммутации, внешних аккумуляторов или кабелей. Монтаж не требует инструментов, камера фиксируется на подвесе и готова к работе сразу после подключения. Потребляемая мощность не превышает 20 Вт, что практически не сказывается на времени полета БПЛА. Управление всеми параметрами съемки осуществляется через DJI Pilot. Камера интегрирована в экосистему DJI: совместима с RTK-позиционированием, планированием маршрутов, двойным управлением и системой безопасности полета.

• Plug-and-Play | Монтаж без инструментов, готовность к съемке сразу после установки на подвес.
• Питание от дрона | Потребление 20 Вт от бортовой сети дрона, внешний аккумулятор не требуется.
• Единый интерфейс управления | Настройка и запуск съемки через DJI Pilot без отдельного приложения.
• Экосистема DJI | Совместимость с RTK, планированием маршрутов, двойным управлением и системой безопасности полета.

Кастомизация спектральных каналов

Стандартная конфигурация мультиспектральных каналов может быть изменена, всего доступны 19 комбинаций длин волн с допуском ±5 нм. Диапазон настройки от 410 нм до 940 нм, включая полноцветный режим и специальную комбинацию 720 нм при 15 нм Qualcomm. Кастомизация позволяет адаптировать камеру под конкретную культуру, тип стресса или исследовательский протокол. Например, канал 680 нм при 25 нм добавляет красную флуоресценцию хлорофилла, а 940 нм при 30 нм водный индекс для оценки влажности растительного покрова.

• Адаптация под задачу | Выбор длин волн под конкретную культуру, тип стресса или исследовательский протокол.
• Научная гибкость | Поддержка нестандартных длин волн для пигментного анализа и специализированных исследований.

Радиометрические форматы данных

Каналы SIF сохраняют данные в формате 16-битного RAW TIFF — необработанные данные с полным динамическим диапазоном для дальнейшей радиометрической коррекции. Мультиспектральные каналы сохраняют в 16-битный обработанный TIFF с готовыми значениями отражательной способности после калибровки. Глубина квантования 12 бит, что обеспечивает 4096 уровней серого на канал. Формат TIFF поддерживает геопривязку и позволяет импортировать данные непосредственно в ГИС-системы и фотограмметрическое ПО.

• Максимальная информативность | 16-битный TIFF сохраняет полный динамический диапазон для научного и промышленного анализа.
• RAW для SIF | Необработанные данные без потерь обеспечивают корректную радиометрическую коррекцию узкополосных SIF-каналов.
• Готовые значения для мультиспектра | Обработанный TIFF содержит откалиброванные значения отражательной способности, готовые к анализу.
• Совместимость с ГИС | Стандартный формат TIFF с геопривязкой для импорта в профессиональные ГИС и фотограмметрические системы.

Сферы применения мультиспектральной SIF-камеры FD500 Pro

Цифровое фенотипирование растений

Технология SIF регистрирует слабые флуоресцентные сигналы, выделяемые хлорофиллом в процессе фотосинтеза, без повреждения тканей растения. FD500 Pro количественно оценивает фотосинтетическую эффективность, водный стресс и азотный статус растений на уровне отдельных экземпляров. Узкополосный SIF-канал с FWHM 1,5 нм подавляет шум изображения и обеспечивает точное выделение флуоресцентного сигнала. Сочетание SIF-данных с пятью мультиспектральными каналами позволяет одновременно получать в одном вылете прямые показатели фотосинтеза и вегетационные индексы: NDVI, NDRE, GNDVI, LAI.

Мультиспектральная SIF-камера на БПЛА повышает эффективность феномического анализа при селекции на стрессоустойчивость, где требуется раннее выявление генотипов с высокой фотосинтетической активностью в условиях дефицита воды или питательных веществ.

Мониторинг роста сельскохозяйственных культур

SIF-сигнал напрямую характеризует фотосинтетическую активность, являющуюся ключевым признаком урожайности. В отличие от NDVI, который теряет чувствительность при высоком проективном покрытии посевов из-за эффекта насыщения спектрального сигнала, SIF сохраняет линейную зависимость от фотосинтеза на всех стадиях вегетации. FD500 Pro регистрирует флуоресценцию с высоты 120 метров при ширине захвата 80×67 метров за один проход, что позволяет покрывать крупные площади за минимальное число вылетов. Пять мультиспектральных каналов параллельно обеспечивают расчет стандартных индексов для комплексной оценки. Данные обрабатываются в Yusense Map Plus: строятся карты фотосинтетической активности, карты дифференцированного внесения удобрений, выявляются зоны полегания и дефицита питательных веществ.

Обследование лесного хозяйства

При воздействии стрессовых факторов фотосинтетический аппарат деревьев изменяет флуоресцентный сигнал до появления визуальных признаков повреждения хвои или листвы. FD500 Pro регистрирует эти изменения через основной SIF-канал в 760,8 нм и вспомогательные каналы 750 нм и 778 нм, обеспечивая разделение типов стресса по спектральным признакам. Характерные длины волн позволяют отличить повреждение вредителями от болезней и естественного старения насаждений.

Мультиспектральные каналы дополняют анализ расчетом индексов плотности и состояния полога леса. Обработка в Yusense Map Plus обеспечивает автоматическое обнаружение усыхающих деревьев и классификацию пород. Ширина захвата 80×67 метров с высоты 120 метров позволяет покрывать лесные массивы площадью в тысячи гектаров за один вылет.

Мониторинг засушливого стресса растительности

SIF-сигнал чувствителен к водному дефициту растений — при засухе фотосинтез подавляется, и флуоресценция снижается раньше, чем изменения отражательной способности становятся заметными в NDVI. Исследования показывают, что аномалии SIF коррелируют с потерями влаги в почве за 6–12 недель до наступления внезапной засухи.

FD500 Pro обеспечивает пространственно-временные данные высокого разрешения и покрытие больших площадей, а частота съемки до 2 Гц поддерживает требуемое продольное перекрытие при высокой скорости полета. Двойной режим работы фото + видео позволяет вести как плановое картографирование засушливых зон, так и оперативный контроль при резком изменении погодных условий.

Мониторинг городского озеленения

Городские насаждения подвергаются комбинированному стрессу: загазованность, недостаток влаги, уплотнение почвы, температурный перепад. FD500 Pro регистрирует снижение фотосинтетической активности городских деревьев до появления визуальных признаков увядания. При съемке с высоты 50–80 метров GSD основного SIF-канала составляет 4–6,4 см, что достаточно для разрешения крон отдельных деревьев.

Мультиспектральные каналы обеспечивают расчет индексов состояния полога, а SIF-канал — прямую оценку физиологического статуса. Обработка в Yusense Map Plus обеспечивает классификацию деревьев по уровню фотосинтетической активности и выявление зон с критически низким SIF.

Раннее предупреждение стихийных бедствий в агро-, и лесопромышленном комплексе

Комбинация SIF-детектирования и мультиспектрального зондирования обеспечивает многофакторный мониторинг предвестников стихийных бедствий: снижение SIF предвещает засуху, аномалии флуоресценции лесного полога вспышки вредителей и болезней, а изменения мультиспектральных индексов дефицит питательных веществ.

Двойной режим работы позволяет вести плановое картографирование и оперативный мониторинг при быстром изменении ситуации. Частота видеодетектирования до 20 Гц поддерживает динамический контроль при развитии стихийных явлений. Данные из FD500 Pro интегрируются в региональные системы предупреждения и могут валидироваться спутниковыми наблюдениями SIF с поправкой на пространственное разрешение.

Сравнительная таблица FD500 Pro на БПЛА с альтернативными системами

Сценарий применения мультиспектральной SIF-камеры FD500 Pro

Таблица собрана на примере сценария, где выполняется регулярная оценка фотосинтетической активности посевов на площади 3000 га для дифференцированного внесения удобрений и выявления зон стресса.
