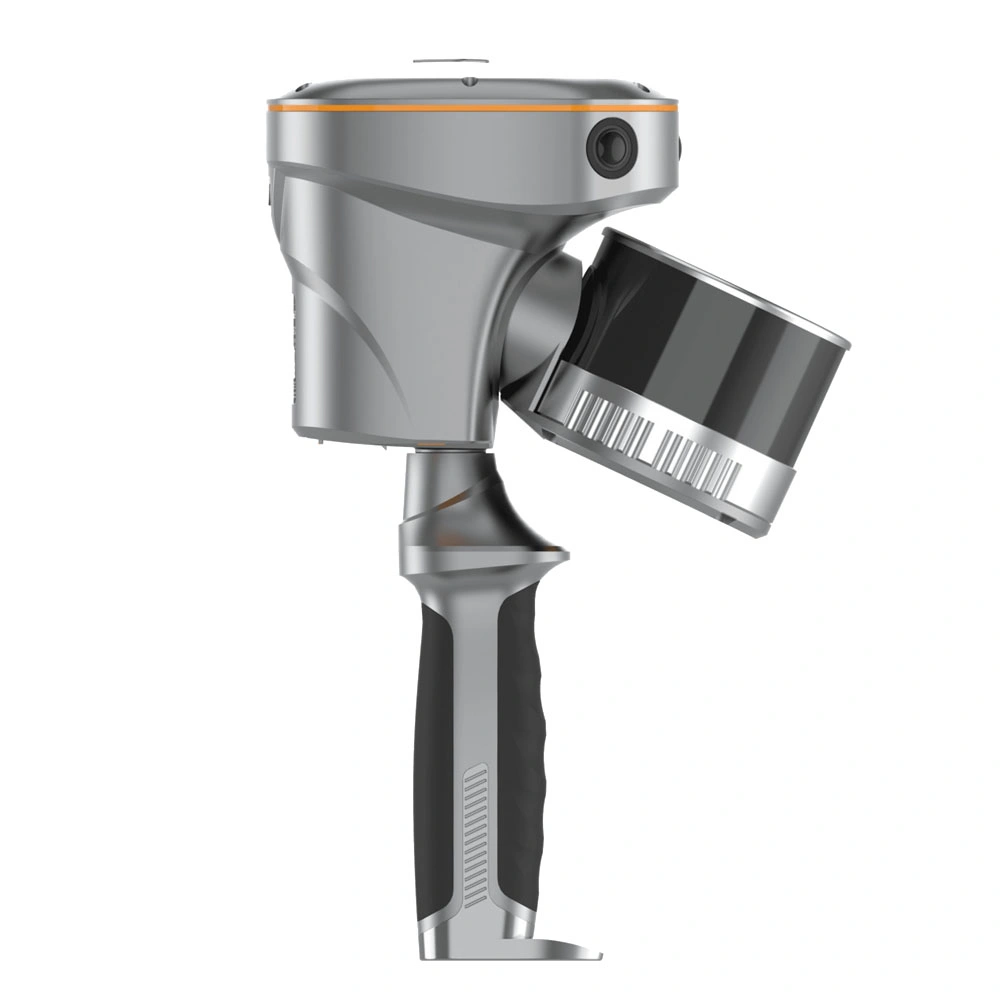

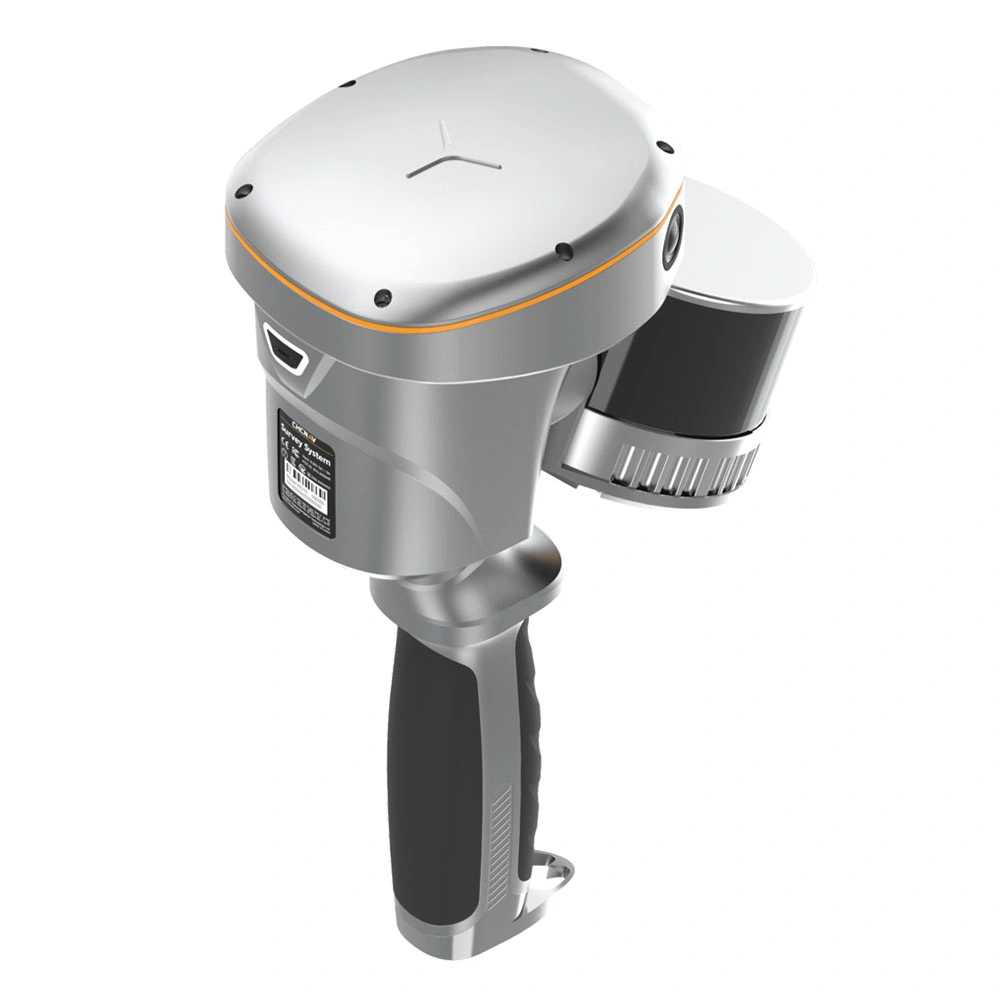

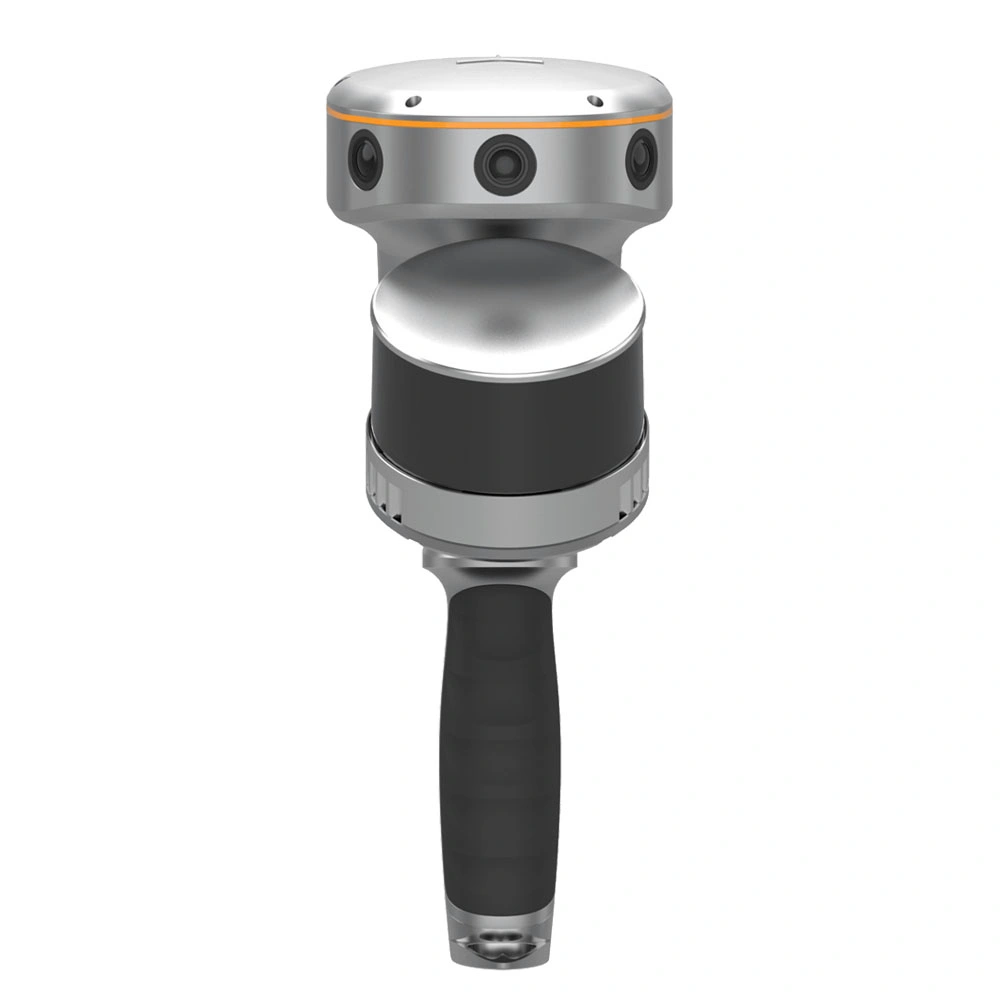

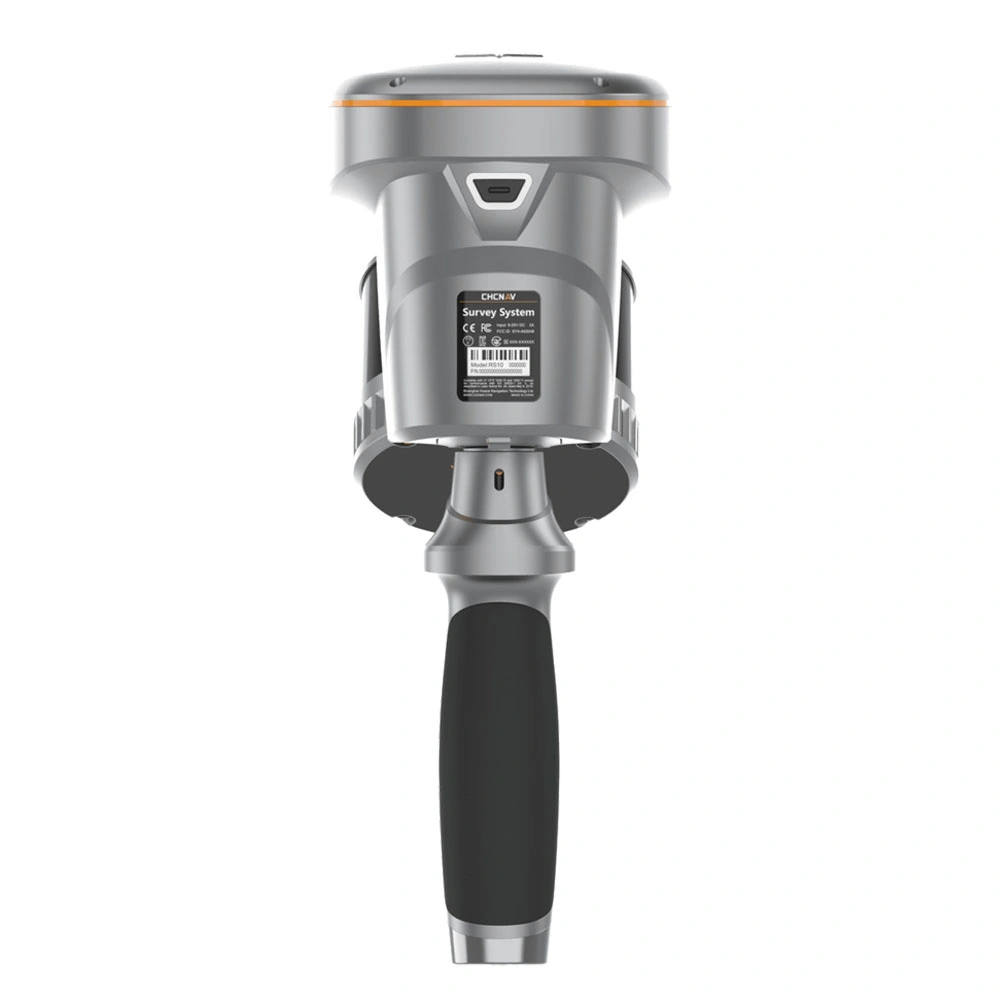

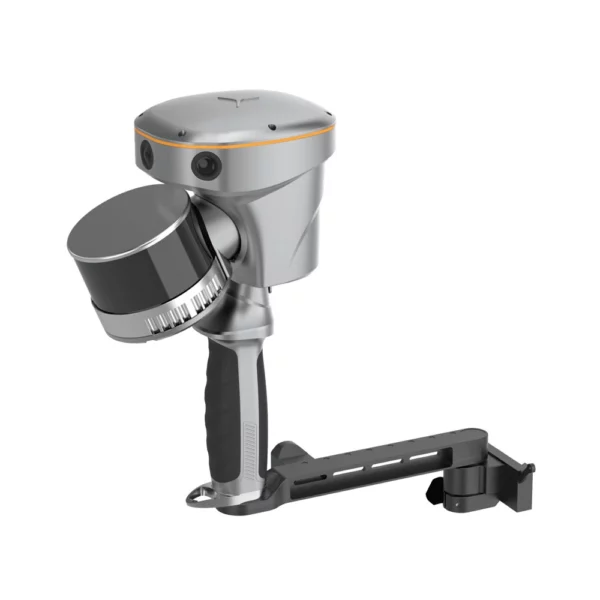

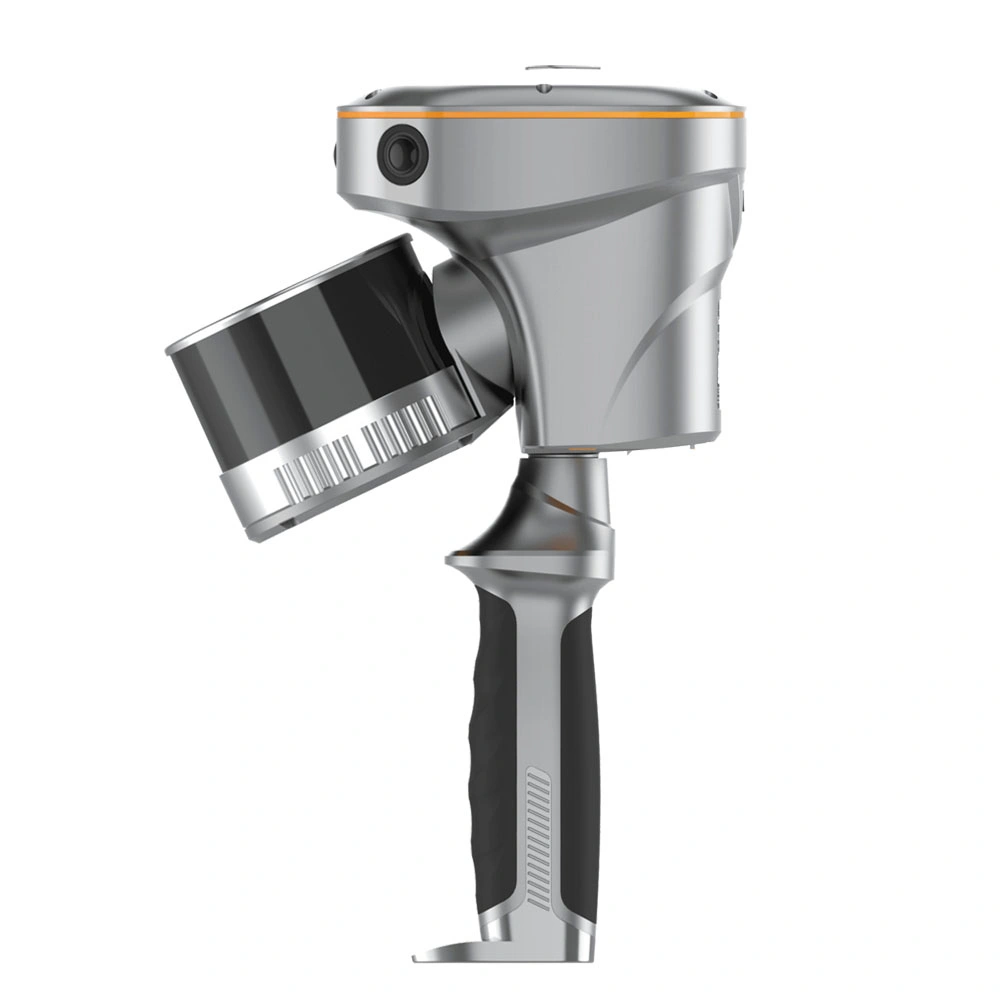

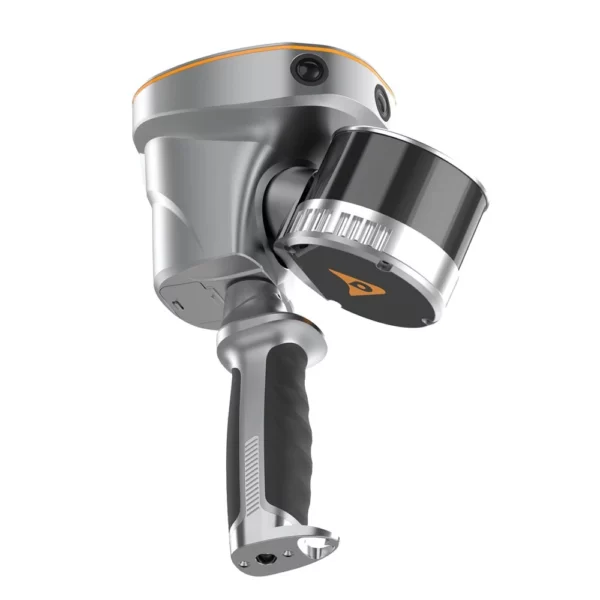

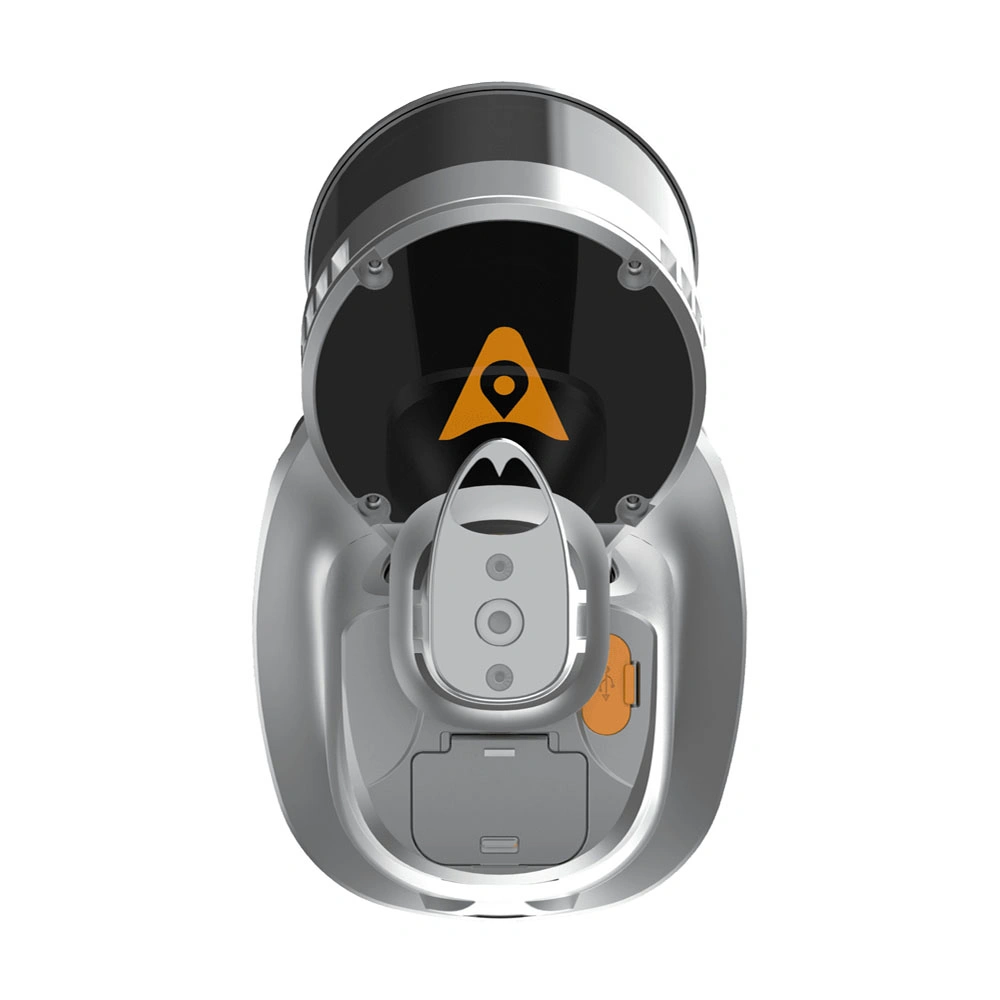

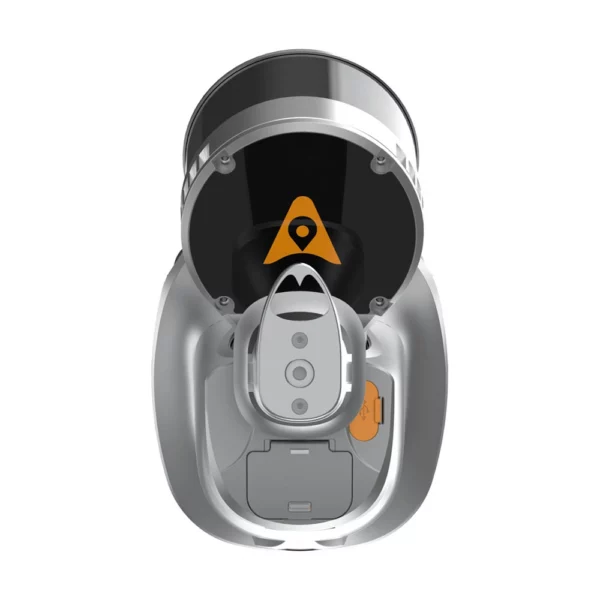

Сканер CHCNAV RS10-32
Лазерный сканер CHCNAV RS10 - это новое устройство, которое помогает делать измерения точнее и эффективнее. Оно объединяет технологии ГНСС-RTK, лазерного сканирования SLAM и визуального позиционирования в единую платформу. Это позволяет специалистам в области геодезии, строительства, BIM, архитекторам, маркшейдерам и другим профессионалам выполнять 3D-сканирование как внутри, так и снаружи помещений. Модель CHCNAV RS10-32 имеет увеличенное до 32-х количество каналов, а также дальность измерения до 300 метров.
Описание
Объединение RTK и SLAM для повышения точности картографирования
RS10 — результат опыта компании CHCNAV в разработке технологий GNSS. Оснащённый антенной GNSS четвёртого поколения с воздушным диэлектриком, он обеспечивает RTK-позиционирование с точностью лучше 3 см даже в сложных условиях. В сочетании с высокоточным LiDAR и тремя HD-камерами, устройство объединяет RTK, лазерный и визуальный SLAM для достижения абсолютной точности измерений до 5 см. От детальной архитектурной съёмки до сложных инфраструктурных проектов — RS10 предоставляет профессионалам необходимые инструменты для быстрого и точного сбора насыщенных данными.
Реализация SLAM в режиме реального времени
RS10 оснащён мощным встроенным процессором, обеспечивающим возможность SLAM (одновременная локализация и картографирование) в реальном времени для создания геопривязанных облаков точек прямо на местности, без необходимости постобработки. Благодаря мгновенной обратной связи по собираемым данным, пользователи могут вносить корректировки на ходу, чтобы обеспечить полное и детализированное сканирование. RS10 способен картографировать большие территории площадью до 13 000 м² в реальном времени, что делает его идеальным для срочных и сложных задач, где важны скорость и точность.
Эффективный рабочий процесс без замыкания циклов
Интеграция высокоточных технологий GNSS и SLAM исключает необходимость традиционного замыкания циклов, которое часто усложняет сбор данных при использовании ручных сканеров. Благодаря возможности планирования маршрута без замыкания циклов, RS10 упрощает полевой сбор данных и значительно снижает затраты времени и усилий на выполнение проектов.

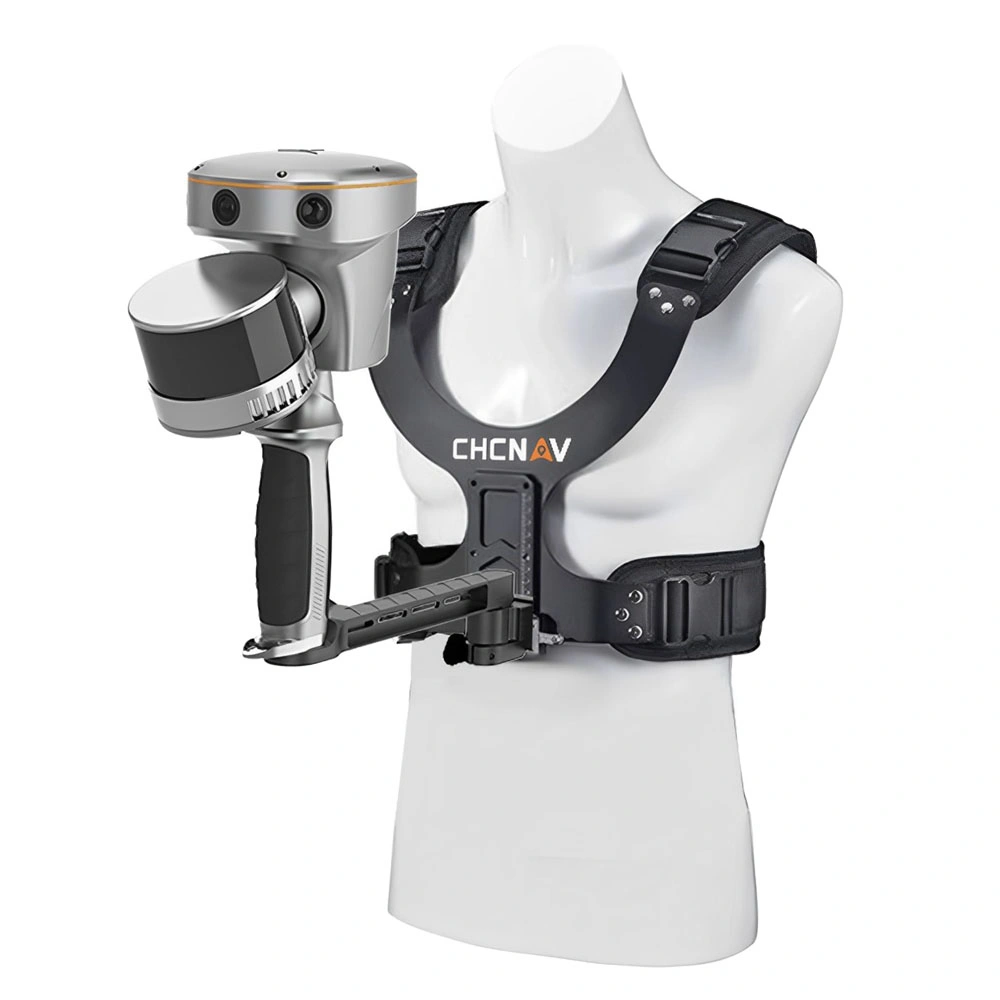

Ручной 3D-сканер SLAM + GNSS RTK + лазер
RS10 предлагает новый подход к геопространственной съёмке, объединяя технологии GNSS RTK, лазерного сканирования и визуального SLAM в одной платформе, предназначенной для повышения эффективности и точности задач 3D-сканирования как в помещении, так и на открытом воздухе. RS10 — универсальное решение для специалистов в области геодезии, гражданского строительства и информационного моделирования зданий (BIM), а также для таких применений, как сельскохозяйственная и лесная съёмка, осмотр линий электропередач, вычисление объёмов сыпучих материалов и сбор данных в подземных пространствах. С RS10 геодезисты могут преодолевать трудности съёмки в зонах с плохим или отсутствующим GNSS-сигналом, выводя свою работу на новый уровень гибкости и точности. Поддержка как традиционной RTK-съёмки, так и инновационного 3D-захвата реальности упрощает полевые работы и повышает надёжность данных.
Объединение RTK и SLAM
RS10 — результат многолетнего опыта CHCNAV в разработке GNSS-технологий. С антенной GNSS четвёртого поколения на воздушном диэлектрике, он обеспечивает точность позиционирования RTK лучше 3 см в самых разных условиях. В сочетании с высокоточным LiDAR и тремя HD-камерами, он объединяет RTK, лазерный и визуальный SLAM для получения абсолютной точности измерений до 5 см. От архитектурных съёмок до инфраструктурных проектов — RS10 обеспечивает эффективный и точный сбор данных.
SLAM в реальном времени
С мощным встроенным процессором RS10 предоставляет SLAM в реальном времени для создания геопривязанных облаков точек без постобработки. Мгновенная обратная связь позволяет корректировать съёмку прямо на месте, обеспечивая полноту охвата. RS10 способен картографировать участки до 13 000 м² в реальном времени, что делает его оптимальным для проектов, где важны и время, и точность.
Безцикловой рабочий процесс
Интеграция GNSS и SLAM исключает необходимость замыкания циклов, что упрощает сбор данных и ускоряет процесс. Это особенно актуально при использовании ручных сканеров.
Бесшовная съёмка в помещении и на улице
Переход между уличной и внутренней съёмкой происходит плавно, благодаря возможности использования одной и той же системы координат без необходимости дополнительной геопривязки. Пользователь может выбрать нужную систему координат прямо в поле, используя ПО SmartGo или LandStar™, что обеспечивает единообразный, простой и точный сбор данных в любых условиях.
Технология SFiX
Благодаря инновационной технологии SFiX в режиме RTK-ровер, когда RS10 попадает в область со слабым или отсутствующим сигналом GNSS, где традиционная RTK-съёмка невозможна, он вычисляет точные координаты точек RTK на основе данных LiDAR и визуального SLAM. Эта технология обеспечивает точность 5 см в течение 1 минуты без спутникового сигнала, открывая новые возможности для съёмки в помещениях и городских каньонах.
Технология Vi-LIDAR
Технология Vi-LiDAR в RS10 представляет новый формат RTK-съёмки, который сочетает возможности GNSS-ровера и лазерного сканирования для бесконтактного измерения смещённых точек. Достаточно выбрать точку на изображении в ПО LandStar™, и её трёхмерные координаты рассчитываются в реальном времени как пересечение линии RTK-источника и облака точек LiDAR, с точностью до 5 см на расстоянии до 15 м.
Бесшовная съёмка на улице и в помещении
Переход между уличной и внутренней средой осуществляется плавно благодаря способности RS10 использовать одну и ту же систему координат без необходимости дополнительной геопривязки. Пользователи могут выбрать нужную систему координат (CS) прямо в полевых условиях с помощью программного обеспечения SmartGo или LandStar™, что обеспечивает единообразный, упрощённый и точный сбор данных как на открытом воздухе, так и в помещении.
Технология SFiX — точность без спутников
Инновационная технология SFiX, работающая в режиме RTK-ровера, позволяет RS10 вычислять точные координаты RTK-точек на основе данных LiDAR и визуального SLAM даже в условиях слабого или отсутствующего GNSS-сигнала, где традиционная RTK-съёмка невозможна. Эта технология обеспечивает точность 5 см менее чем за одну минуту без спутниковых сигналов, открывая новые возможности для съёмки в помещениях и городских каньонах.
Одно устройство — два режима работы
Готов к работе в режиме RTK
Работает в режиме ровера с программным обеспечением CHCNAV LandStar™, обеспечивая простоту использования и минимальную необходимость в обучении.
Горячая замена аккумулятора
Устройство работает 60 минут от одного аккумулятора, при этом замена батареи возможна без выключения прибора.
Оповещение о точности
При использовании в качестве SLAM-сканера программное обеспечение SmarGo предоставляет информацию о точности в реальном времени, позволяя сразу же улучшать результат сканирования.
Автоматическое создание чертежей
С помощью экосистемы программного обеспечения CHCNAV данные RS10 могут быть отправлены в CoProcess для мгновенного извлечения чертежей.
Технология Vi-LIDAR для бесконтактных измерений
Технология Vi-LiDAR в RS10 представляет собой новый способ RTK-съёмки, объединяющий возможности GNSS-ровера с лазерным сканированием для бесконтактного измерения смещённых точек. Пользователь просто выбирает точку на изображении в программном обеспечении LandStar™, и её трёхмерные координаты рассчитываются в реальном времени как пересечение сегмента от RTK-источника с облаком точек LiDAR, с точностью до 5 см на расстоянии до 15 метров (50 футов).
Обзор
RS10 предлагает инновационный подход к геопространственной съёмке, объединяя технологии GNSS RTK, лазерного сканирования и визуального SLAM в одной платформе, созданной для повышения эффективности и точности 3D-сканирования и съёмки как в помещении, так и на открытом воздухе. RS10 — это универсальное решение для специалистов в области геодезии, гражданского строительства и BIM, а также для таких применений, как сельскохозяйственная и лесная съёмка, осмотр линий электропередач, расчёт объёмов сыпучих материалов и сбор данных в подземных пространствах.
С RS10 геодезисты могут справляться с задачами съёмки в зонах со слабым или полностью отсутствующим GNSS-сигналом, получая новый уровень гибкости и точности. Поддерживая как традиционную RTK-съёмку, так и передовой захват 3D-реальности, RS10 упрощает полевые работы и повышает надёжность получаемых данных.
Характеристики
Общая производительность системы |
||
| Абсолютная точность | H: < 5 см RMS(1) V: < 5 см RMS(1) |
|
| Относительная точность | <1 см | |
| Режим питания | Литиевая батарея, поддерживает горячую замену и портативное зарядное устройство | |
| Время работы от одной батареи(2) | 1 час | |
| Хранение данных | 512 ГБ | |
| Поле зрения | 360° × 270° | |
| Масса | 1,9 кг (включая RTK и батарею) | 1,7 кг (включая RTK и батарею) |
| Сбор данных без зацикливания | Да | |
| Оценка точности в реальном времени | Да | |
Лазерный сканер |
||
| Классификация лазерной продукции | Класс 1, безопасный для глаз | |
| Диапазон | 0,5–300 м | |
| Канал | 32 | |
| Толщина облака точек | 1 см | |
| Возможности диапазона | 80 м при 10% отражательной способности | |
| Поле зрения (горизонтальное) | 360° | |
| Разрешение по горизонтали | 0,18° (10 Гц) | |
| Поле зрения (вертикальное) | 40,3°(–20,8° ~ +19,5°) | |
| Макс. эффективная скорость измерения | 640 000 точек/сек | |
| Выбираемая скорость сканирования | 10 Гц | |
| Макс. количество обратных импульсов | 2 | |
| Длина волны | 905 нм | |
Производительность каналов GNSChannels |
||
| Каналы | 1408 каналов с iStar2.0 | |
| GPS | L1C/A, L2C, L2P(Y), L5 | |
| ГЛОНАСС | Л1, Л2, Л3* | |
| Галилео | Э1, Э5а, Э5б, Э6* | |
| Бэйдоу | В1И, В2И, В3И, В1С, В2а, В2б | |
| КЗСС | L1C/A, L1C, L2C, L5, L6* | |
| NavIC/IRNSS | Л5* | |
| ППС | B2b-ГЧП | |
| СБАС | ЭГНОС (L1, L5) | |
Точность GNSS |
||
| Кинематика в реальном времени | H: 8 мм + 1 ppm RMS (RTK)(4)
V: 15 мм + 1 ppm RMS Время инициализации: <10 с Надежность инициализации: >99,9% |
|
| Кинематическая постобработка (PPK) | H: 3 мм + 1 ppm RMS
V: 5 мм + 1 ppm RMS |
|
| ППС | В: 10 см
В: 20 см |
|
| Высокоточный статический | H: 2,5 мм + 0,1 ppm RMS
V: 3,5 мм + 0,4 ppm RMS |
|
| Статика и быстрая статика | H: 2,5 мм + 0,5 ppm RMS
V: 5 мм + 0,5 ppm RMS |
|
| Дифференциал кода | H: 0,4 м RMS
V:0,8 м RMS |
|
| Визуальное позиционирование | Да | |
IMU |
||
| Скорость обновления ИМУ | 200 Гц | |
| Автоматическая инициализация | Да | |
| Точность определения положения после постобработки | 0,005° RMS тангаж/крен,
0,010° среднеквадратичное значение курса |
|
| Точность определения местоположения после постобработки | 0,010 м RMS по горизонтали,
0,020 м RMS по вертикали |
|
Камера |
||
| Количество камер | 3 | |
| Разрешение | 15 МП (5 МП*3) | |
| Размер сенсора | 2592 (Г) × 1944 (В) | |
| Размер пикселя | 2,0 мкм | |
| Поле зрения | 210° × 170° | |
Окружающая среда |
||
| Рабочая температура | -20°С до +50°С | |
| Температура хранения | -20°С до +60°С | |
| Защита от проникновения | IP64(5) (согласно IEC 60529) | |
| Влажность (рабочая) | 80%, без конденсации | |
Электрические |
||
| Входное напряжение | 9 – 20 В постоянного тока | |
| Потребляемая мощность | <30 Вт | |
| Емкость аккумулятора | 24,48 Вт·ч | |
Оснащенное программное обеспечение |
||
| Программное обеспечение SmartGo | Управление сбором данных, отображение облака точек в реальном времени и т. д. | |
| Программное обеспечение интеллектуальной обработки CoPre | Процесс POS, настройка и уточнение, создание облака точек, моделирование и т. д. | |
| Эффективное программное обеспечение для извлечения признаков CoProcess | Извлечение элементов зданий, извлечение элементов дорог, расчет объема и т. д. | |
| Приложение LandStar Field Survey | Топографическая съемка, Точечная разбивка, Линейная разбивка, Проверка высот, Фасадная съемка | |
