Ультрафиолетовая портативная камера обнаружения коронного разряда ZH480-S
Портативная UV+VIS камера для обнаружения и количественного анализа коронного разряда в высоковольтном оборудовании. Оснащена лазерным дальномером, GPS, Wi-Fi, 5G и функцией автоматического формирования отчётов.
Описание

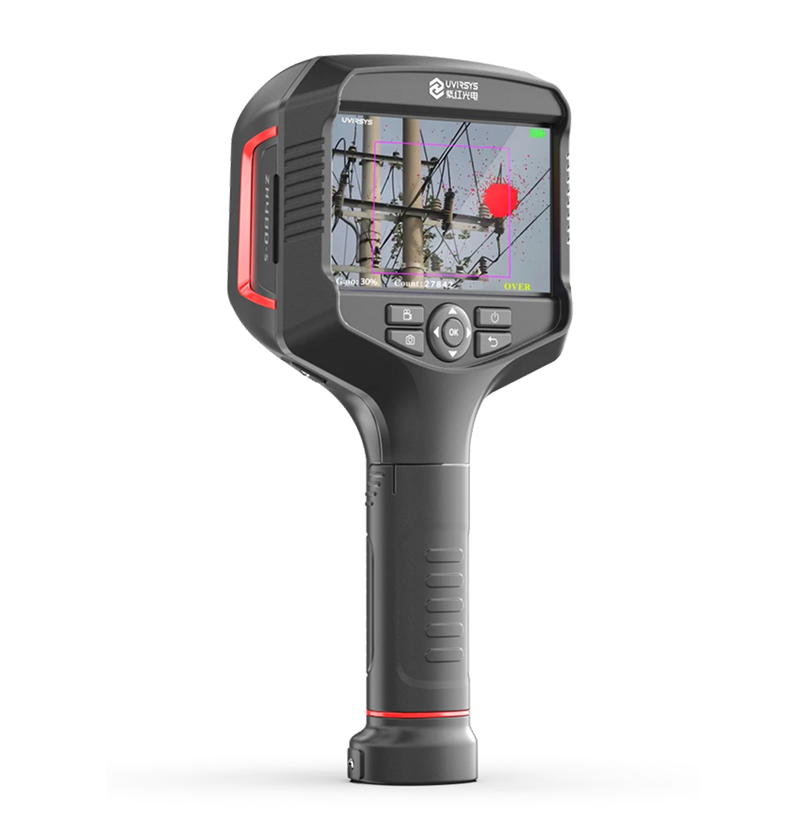

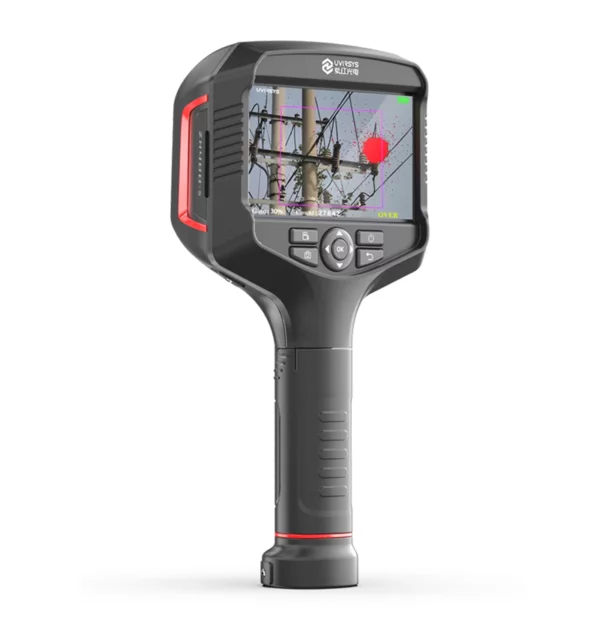

ZH480-S — современная портативная камера для визуализации коронного разряда, использующая двухспектральную съёмку в ультрафиолетовом (УФ) и видимом диапазонах.
Высокая эффективность подавления внеполосного излучения обеспечивает возможность обнаружения коронного разряда при любых погодных условиях, в том числе в дневное время.

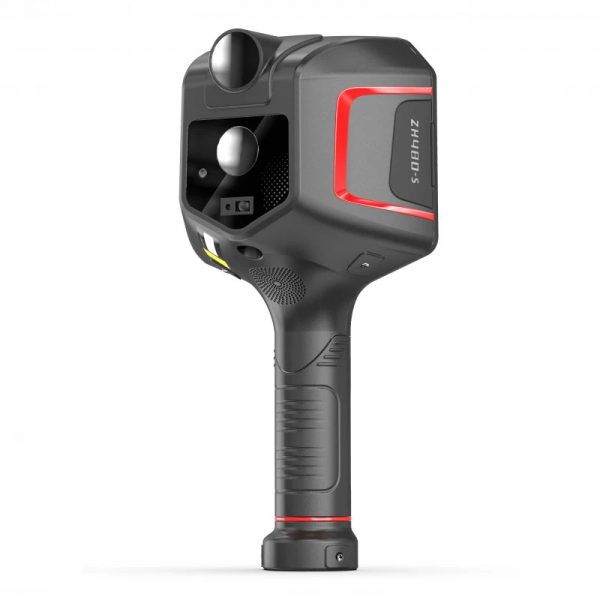

Эргономичная и компактная конструкция с соосной оптической системой, современным дизайном и удобным пользовательским интерфейсом делает ZH480-S простой в использовании и транспортировке.
Камера оснащена 5,5-дюймовым сенсорным экраном с разрешением 1080P, поддерживает Bluetooth, Wi-Fi, 5G и GPS, а также оборудована датчиками температуры и влажности, лазерным дальномером, кнопкой быстрого спуска затвора и функцией автоматического присвоения имён файлам.
Основные возможности
Широкоугольный объектив • Мультибокс • Разрешение 1080P • Порог обнаружения • Внеполосное подавление • Поле зрения • ROI • HD-разрешение • Сигнализация
5,5” LCD • GPS • Wi-Fi • 5G • Bluetooth • Сенсорный экран • Температура и влажность • Лазерный дальномер • Автоматическое присвоение имён • Автоматический отчёт
Основные характеристики
Широкое поле зрения. Широкое поле зрения позволяет получать общее изображение исследуемых объектов в условиях ограниченного пространства, например на подстанциях и в лабораториях. Это значительно повышает эффективность проведения испытаний и инспекций.
Несколько средств связи. Поддержка Wi-Fi, 5G и Bluetooth обеспечивает удобство передачи данных и быстрого доступа к частным информационным платформам.
Различные вспомогательные функции. Камера оснащена GPS, датчиком температуры и влажности, лазерным дальномером и 5-дюймовым HD LCD-дисплеем с разрешением 1080P. Это делает проведение выездных измерений более удобным, а количественный анализ — более точным.
Эргономичный и компактный дизайн. Соосная оптическая система и компактная конструкция обеспечивают удобство эксплуатации. Конструкция с одной рукояткой и сенсорным экраном позволяет выполнять измерения одним оператором.
Практические функции
Автоматическая сигнализация. В соответствии с предварительно установленным пороговым значением количества фотонов камера автоматически активирует сигнал тревоги. При превышении заданного порога предупреждение отображается непосредственно на экране. Ручной курок предназначен для быстрого создания снимков.
Автоматическое именование и формирование отчётов. Файлы фотографий и видеозаписей автоматически получают имена в соответствии с временной последовательностью. Предусмотрено пакетное формирование отчётов, что значительно сокращает время последующей обработки данных и подготовки документации.
5 типов областей подсчёта фотонов. Предусмотрено пять вариантов областей подсчёта фотонов для количественного анализа различных зон коронного разряда одного и того же электроэнергетического объекта:
- малая область;
- средняя область;
- большая область;
- весь экран;
- четыре области.
Непрерывное увеличение. В режиме совмещения изображения предусмотрено непрерывное увеличение, позволяющее выполнять широкоугольное обнаружение коронного разряда на большом расстоянии.
Области применения
ZH480-S подходит для проведения диагностических и инспекционных работ на следующих объектах:
- подстанции;
- линии электропередачи;
- распределительные линии;
- высоковольтные лаборатории;
- объекты технического обслуживания и диагностики электрооборудования.
Комплектация
В базовую комплектацию входят:
- основной блок камеры;
- карта памяти 64 ГБ;
- картридер;
- ремень для переноски;
- адаптер питания AC/DC;
- 2 аккумуляторные батареи;
- транспортировочный кейс;
- программное обеспечение;
- руководство пользователя.
Характеристики
| Модель | ZH480-S |
| Тип устройства | Портативная двухспектральная камера для обнаружения коронного разряда |
| Спектральный диапазон УФ | 240–280 нм |
| Подавление внеполосного излучения | Предусмотрено; возможно использование в дневное время при солнечном свете |
| Минимальная чувствительность к разряду | 1,0 пКл / 12 м (IEC 60270:2000) |
| Минимальная чувствительность RIV | 3,6 dB V (RIV) @ 10 м (NEMA 107-1987) |
| Минимальная чувствительность в УФ-диапазоне | 2,0 × 10-18 Вт/см² |
| Фокусировка в УФ-диапазоне | Ручная, по видимому изображению |
| Минимальная дистанция фокусировки | Опционально до 0,5 м |
| Поле зрения | 20,0° × 1,2° |
| Увеличение УФ | ×2, ×4 |
| Интегральная функция УФ | Предусмотрена; ×2, ×4, ×8, ×16 |
| Регулировка усиления | 0–100% |
| Деградация детектора | Отсутствует |
| Подсчёт фотонов | Предусмотрен |
| Количество типов областей подсчёта фотонов | 5 |
| Области подсчёта фотонов | Малая, средняя, большая, весь экран, 4 области |
| Сигнализация | Предусмотрена |
| Пороговое значение сигнализации | Настраиваемое |
| Фокусировка в видимом диапазоне | Автоматическая |
| Диапазон фокусировки в видимом диапазоне | 1,0 |
| Минимальная чувствительность в видимом диапазоне | 0,01 лк |
| Оптическое увеличение | 4× |
| Цифровое увеличение | 12× |
| Разрешение изображения | 3840 × 2160 пикс. |
| Режимы отображения | Совмещённое изображение (УФ + видимый диапазон), только УФ, только видимый диапазон |
| Точность совмещения УФ/видимого изображения | 1 мрад |
| Тип дисплея | LCD |
| Размер дисплея | 5,5″ |
| Сенсорный экран | Предусмотрен |
| Яркость дисплея | 1000 кд/м² |
| Разрешение дисплея | 1920 × 1080 |
| Цвета отображения коронного разряда | 7 вариантов: красный, белый, синий, жёлтый, голубой (циан), зелёный, пурпурный |
| Режимы работы | Реальное время, режим ожидания, выключение питания |
| Непрерывная работа | Предусмотрена |
| Система охлаждения | Не требуется |
| Управление | Клавиатурный ввод |
| LED-подсветка | Предусмотрена, включение/выключение |
| Лазерный дальномер | Предусмотрен |
| Диапазон измерения лазерного дальномера | 0,5–40 м |
| Wi-Fi | Предусмотрен |
| 5G | Предусмотрен |
| Bluetooth | Предусмотрен |
| GPS | Предусмотрен |
| Датчик температуры и влажности | Предусмотрен |
| Автоматическое именование файлов | Предусмотрено |
| Автоматическое формирование отчётов | Предусмотрено |
| Автоматическая сигнализация | Срабатывает при превышении заданного порогового значения количества фотонов |
| Быстрый спуск затвора | Предусмотрен ручной курок для быстрого создания снимков |
| Непрерывное увеличение в режиме совмещения | Предусмотрено для широкоугольного обнаружения коронного разряда на большом расстоянии |
| Видеозапись | Предусмотрена |
| Формат видео | MP4 |
| Фотосъёмка | Предусмотрена |
| Формат фотографий | JPG |
| Носитель данных | Карта памяти SD |
| Объём памяти | 64 ГБ |
| Воспроизведение | Видео и фотографии |
| Аудиокомментарии | Предусмотрены |
| Ввод аудиокомментариев | Голосовой ввод через микрофон |
| Тип аккумулятора | Перезаряжаемый литиевый аккумулятор |
| Время работы | 4 часа |
| Адаптер питания | DC 7–9 В, 10 Вт |
| Рабочая температура | −20 °C до +55 °C |
| Температура хранения | До +60 °C* |
| Степень защиты | IP54 |
| Габариты (Д × Ш × В) | 30,0 × 15,5 × 11,2 см |
| Масса | 1,2 кг |
| Комплектация | Основной блок камеры, карта памяти 64 ГБ, картридер, ремень для переноски, адаптер AC/DC, 2 аккумулятора, транспортировочный кейс, программное обеспечение, руководство пользователя |
