Беспилотная аэромагнитная съемка
или как беспилотники справляются с задачами магниторазведки.

Геологические объекты обычно расположены в отдаленных и труднодоступных регионах, что затрудняет проведение исследовательских работ. Значительно облегчить эту задачу помогает магнитометрическая разведка, ведь этот метод предоставляет актуальные данные о локальных изменениях магнитного поля. Но традиционный способ геомагнитной разведки, как правило, очень затратный и требует много времени.

Однако если объединить маневренность современных БПЛА с высокой чувствительностью магнитометрического устройства можно увеличить точность измерения магнитных данных в несколько раз, существенно ускорить этот процесс и сократить основные расходы.

Суть, преимущества и недостатки магнитной разведки

Магниторазведка базируется на измерении магнитного поля Земли, ведь под его воздействием горные породы образуют вторичные магнитные поля. Задача магнитной разведки заключается в обнаружении этих полей. Метод успешно применяется при исследованиях структурной геологии, геологическом картировании, поисках полезных ископаемых.

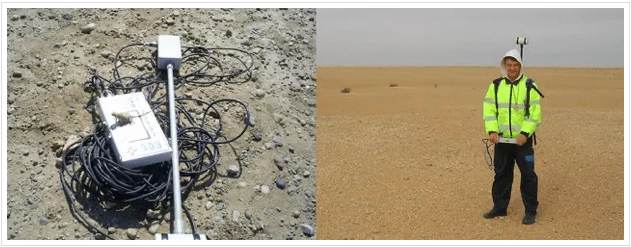

Дистанционное измерение магнитного поля с помощью космических или летательных воздушных аппаратов открывает перед исследователями большие возможности, но стоимость этой работы чрезвычайно высокая. Чтобы провести стандартную проверку понадобится арендовать вертолет или самолет, найти аэропорт в зоне исследований, а также потратить несколько часов на полет. Только крупные компании могут позволить себе столь большие затраты.

Повышение качества магниторазведки с помощью БПЛА

Дроны помогают объединить все достоинства воздушных и наземных способов магнитометрических исследований. Квадрокоптер с магнитометром способен летать на различной высоте, даже на самой малой, он с легкостью обходит любые препятствия, а также вычисляет координаты точки измерения, основываясь на спутниковые данные.

Известно, что сила магнитного поля зависит от расстояния. Поэтому, измеряя силу поля на разной высоте полета, можно определить глубину расположения объекта исследований и рассчитать предполагаемый объем работ.

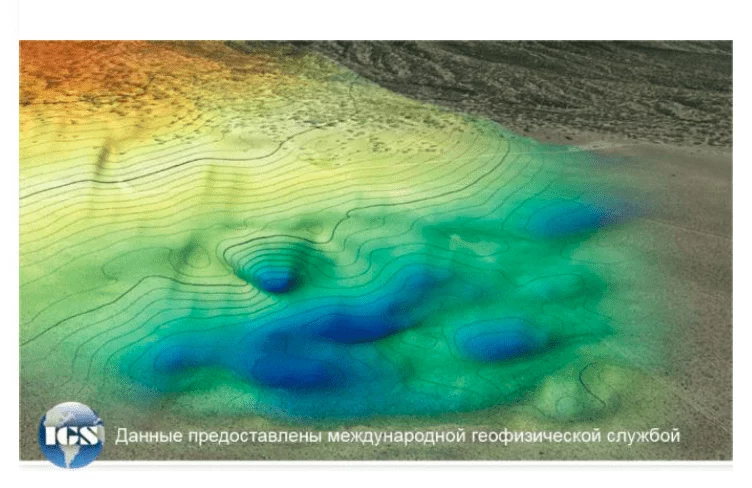

Дрон с магнитометром расширяет перспективы геологических исследований и открывает совершенно новое направление — геомагнитную томографию. Возможность проводить магнитную съемку участка на нескольких уровнях от поверхности земли упрощает изучение магнитного поля в верхнем и нижнем полупространстве. Поэтому картина магнитного поля получается более обширной и информативной, включает также аномальные участки. В результате точность интерпретации геомагнитных данных повышается в несколько раз.

Используя БПЛА, можно сократить затраты на создание магнитной карты, этот способ более выгодный с финансовой точки зрения, по сравнению с обычной наземной съемкой.

Аэромагнитометр Magarrow для решения сложных задач

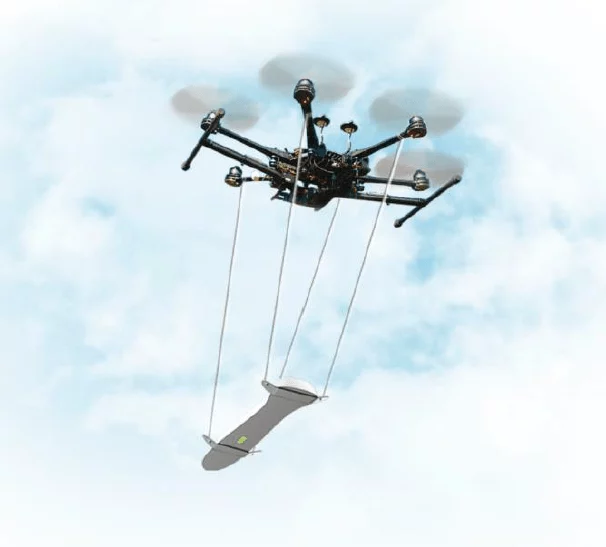

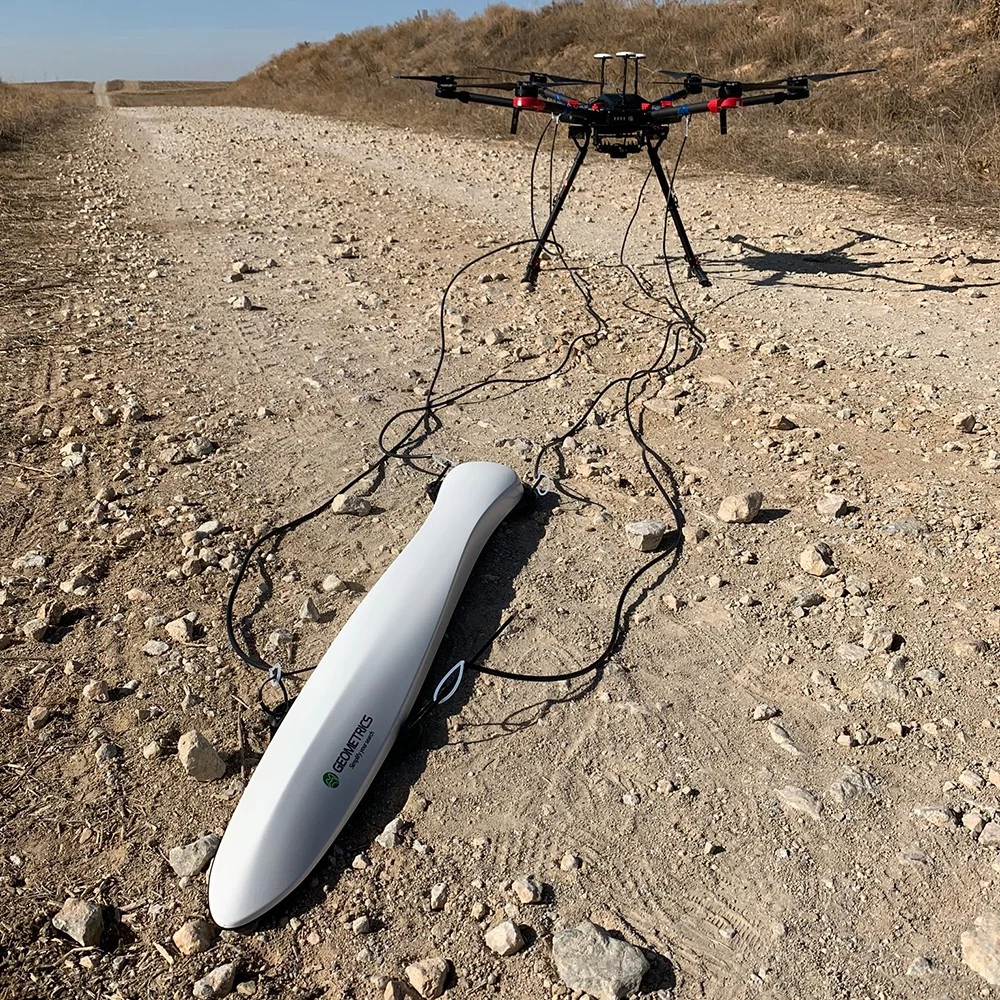

Магнитометр, специально разработанный для БПЛА, сочетает в себе надежность, эффективность и простоту использования. Корпус прибора выполнен из углеродного волокна и напоминает аэродинамическую гондолу. Небольшой магнитометр MFAM, датчики IMU, блок GPS, карта SD, разъемы для аккумулятора находятся внутри системы. Магнитометр MagArrow совместим с дронами любых марок и моделей. Частота отсчетов 1000 Гц синхронизируется с вмонтированным GPS блоком. За счет этого, система работает независимо от БПЛА или его ПО. Съемка проводится на скорости до 10 м/с, а отсчеты фиксируются каждый 1 см.

Принцип работы магнитометра предельно прост. В автопилоте дрона задаются основные параметры съемки и маршруты полетов. Когда дрон с MagArrow поднимается в воздух, маршрутные точки GPS удерживают его на необходимой высоте и ведут по съемочным профилям. После приземления данные из MagArrow загружают в ПК для дальнейшего изучения и анализа.

Главные особенности магнитометра для дрона

MagArrow отличается высокой стойкостью к различным внешним воздействия, способностью адаптироваться к непростым полевым условиям, а также свойством решать самые нестандартные задачи.

В отличие от стандартной полезной нагрузки, вес магнитометра составляет всего 1 кг, что позволяет продлить продуктивное полетное время в среднем на 20%. Устройство работает автономно, используя блок GPS, бортовой Wi-Fi и накопитель данных, поэтому специальное подключение к БПЛА не требуется. Аккумулятор магнитометра работает 120 минут, поэтому прибор можно несколько раз поднимать в воздух на БПЛА. Контроль заряда выполняется через WiFi, при необходимости батарею легко заменить в процессе работы.

Таким образом, MagArrow задает абсолютно новый стандарт магнитометрической съемки с использованием БПЛА.
