Дроны с неподвижным крылом или мультикоптер: что выбрать для аэросъемки?

Решение использовать БПЛА вместо традиционных методов сбора данных — важнейший шаг в сфере геодезии. Для аэросъемки сейчас доступный широкий спектр приложений, современное оборудование и полезные нагрузки. По сравнению с традиционными методами, беспилотные технологии значительно ускоряют сбор данных, повышают их точность и безопасность, снижают стоимость работ.

Независимо от того, планируете ли вы строительный проект, реконструируете место аварии или управляете лесами, сельскохозяйственными угодьями и другими природными ресурсами, данные БПЛА помогут вам в создании подробных орто мозаичных карт, 3D-моделей и облаков точек.

Но, прежде чем начать работу, следует подобрать оборудование: БПЛА с неподвижным крылом, мультироторный или гибридный дрон.

Дроны с неподвижным крылом или мультикоптер: что выбрать для аэросъемки? - Zenmuse P1

В этой статье мы расскажем о плюсах и минусах всех вариантов, чтобы помочь вам определиться с выбором наилучшего инструмента для выполнения самых сложных и нестандартных геодезических задач.

Особенности съемки с помощью дронов с неподвижным крылом

Рабочий диапазон

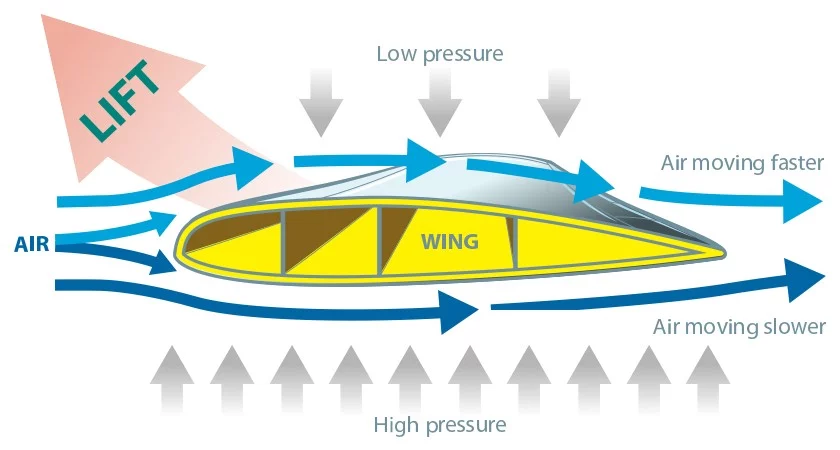

Дроны с неподвижным крылом чаще всего выбирают геодезисты, которые привыкли к пилотируемым самолетам или спутниковым изображениям для сбора данных. Обычно это связано с масштабом поставленной задачи. Например, специалисты нефтегазовой отрасли и сельского хозяйства предпочитают БПЛА с неподвижным крылом, потому что они имеют те же полезные характеристики, что и пилотируемые аналоги, а именно: дальность, скорость и время полета. Как и обычный самолет, дроны с неподвижным крылом создают подъемную силу своими крыльями. В отличие от мультикоптеров, они не тратят энергию только на то, чтобы оставаться в воздухе, следовательно выполняют миссию более эффективно.

Дроны с неподвижным крылом актуальны для задач, требующих охвата огромных территорий, таких как инспекции трубопроводов или сельскохозяйственные исследования.

Устойчивость к порывам ветра

БПЛА с неподвижным крылом имеют улучшенные аэродинамические характеристики, чем дроны с несколькими роторами, поэтому выдерживают сильный ветер. Кроме того, их конструкция приспособлена к безопасному приземлению в случае потери мощности. Хотя у этой функции есть некоторые недостатки, о которых вы узнаете далее.

Дроны с неподвижным крылом или мультикоптер: что выбрать для аэросъемки? - Zenmuse P1

Время полета

Пожалуй, самый большой плюс БПЛА с неподвижным крылом — это способность находиться в воздухе более часа от одной батареи. Эта функция сокращает время простоя и позволяет решать многие геодезические задачи за один полет.

Дроны с неподвижным крылом или мультикоптер: что выбрать для аэросъемки? - Zenmuse P1

Дорого

Однако есть и недостатки. Дроны с неподвижным крылом, значительно дороже, чем мультикоптеры. Их труднее транспортировать, а также потребуется больше времени на установку и запуск.

Низкая маневренность

Конструктивные особенности, которые позволяют БПЛА с неподвижным крылом охватывать большую зону, также считаются его недостатком. Ведь увеличивая скорость и расстояние, вы теряете маневренность.

Нет зависания

Дроны с неподвижным крылом не могут зависать на месте, что снижает их универсальность. Они не приспособлены для съемки в стесненных условиях или замкнутом пространстве, так как не могут обнаруживать препятствия, как мультикоптеры.

Сложные взлет и посадка

Взлет и посадка — это критические моменты любой исследовательской миссии в случае использования дрона с неподвижным крылом. В зависимости от размера БПЛА, для запуска может понадобится взлетно-посадочная полоса или пусковая установка в виде катапульты. Посадка также может быть опасной, требуется парашют или сеть.

Съемка с помощью мультикоптеров

Мультироторные дроны — идеальный инструмент для быстрого сбора информации в строительстве, сельском хозяйстве и многих других сферах.

Автоматизация и простота использования

С помощью специального ПО повышается автономность полетов и улучшается процесс планирования миссий, поэтому сложные задачи картографии решаются максимально легко и быстро. Мультироторные дроны гарантируют высокую точность результатов, за счет минимального вмешательства оператора. Всего одним нажатием кнопки можно составить план полета или повторить миссию, что очень удобно при построении карт и трехмерных моделей.

Маневренность и универсальность

Второе преимущество геодезических мультикоптеров — маневренность. К примеру, DJI Matrice легко регулирует высоту, зависает над объектом и разворачивается в воздухе. Поэтому мультикоптеры — это универсальный инструмент для аэрофотосъемки, независимо от масштаба и сложности поставленной задачи. Также они оснащены более мощной системой безопасности, в DJI Matrice 300 предусмотрен ADS-B приемник и технология предотвращения препятствий.

Сменные полезные нагрузки

DJI Matrice 300 RTK совместим с высокотехнологичными тепловизионными и визуализирующими устройствами, включая серию Zenmuse H20, Zenmuse XT S, Zenmuse XT2 и Zenmuse Z30, а также с полезными нагрузками сторонних производителей, такими как мультиспектральные датчики SDK DJI Payload.

Портативность

Мультироторные дроны легко хранить и транспортировать, а еще их намного проще устанавливать и подготавливать к запуску. Все это экономит время и упрощает перемещение оборудования из одного места в другое.

Короткая продолжительность полета

Главный минус мультироторных дронов — ограниченное время полета. Они не подходят для крупномасштабных проектов, таких как аэрофотосъемка больших площадей. Но это не столь критично. Если вы используете P4 RTK или M300 RTK функция возобновления работы запомнит, где была остановлена миссия, и автоматически возобновит работу с того же места сразу после смены батареи.

Гибридные дроны

Принимая во внимание недостатки БПЛА с неподвижным крылом и мультиротором, некоторые производители разработали гибридные дроны, которые взлетают и приземляются как обычный мультикоптер, но перемещаются в воздухе как модели с неподвижным крылом. Благодаря скорости, маневренности, простоте взлета и посадки, удается легко исследовать большие площади. Но гибридные дроны отличаются более высокой стоимостью и их применение не всегда целесообразно для решения геодезических задач.

В каких случаях мультикоптеры идеально подходят для съемки и картографии?

Как правило, масштаб задачи является решающим фактором, определяющим, следует ли вести съемку с помощью мультикоптера или БПЛА с неподвижным крылом.

Мультикоптеры — это экономное решение для картографирования и моделирования участков площадью до 10 гектаров. БПЛА с неподвижным крылом и гибридные модели рекомендованы для более масштабных миссий. При этом, если стоимость является более важным приоритетом, чем скорость выполнения миссии, мультикоптеры могут применяться даже для крупномасштабных объектов.

Геодезические решения DJI

В настоящее время в продаже представлено несколько мультироторных дронов, которые помогут вам вывести  инструментарий для съемки на новый уровень.

Phantom 4 Pro

Классическая платформа от DJI с камерой 20 МП для аэрофотосъемки высокого разрешения.

Phantom 4 RTK

Профессиональное картографическое решение со встроенным модулем RTK для точности до 1 см.

Matrice 300 RTK

Коммерческая адаптируемая платформа со сменными полезными нагрузками и способность находится в воздухе до 55 минут.

Matrice 600 Pro

Полетная платформа с интеллектуальными аккумуляторами и системой управления электропитанием, улучшенными летными характеристиками и повышенной грузоподъемностью.

Полезная нагрузка DJI

Zenmuse L1 — первое решение DJI LiDAR для аэросъемки

Zenmuse L1 сочетает в себе модуль Livox Frame Lidar с углом обзора 70° и

камеру видимого света с 1-дюймовым датчиком. Помогает создавать модели облаков точек с истинным цветом в реальном времени. Модуль поддерживает режим линейного сканирования и режим неповторяющегося сканирования. Корпус камеры имеет класс защиты IP44 и подходит для эксплуатации в дождливой или туманной среде.

Zenmuse P1 для полнокадровой фотограмметрии

Мощная и надежная камера Zenmuse P1 разработана для сбора геопространственных данных с помощью дронов. Обеспечивает вертикальную точность 5 см и горизонтальную точность 10 см, поддерживает 3 возврата и имеет дальность обнаружения до 450 м. Это оптимальное решение для сбора 3D-данных в реальном времени, в том числе мониторинга сложных структур и создания высокоточных реконструированных моделей.

Выбор подходящего дрона для вашей геодезической задачи

Дроны стали неотъемлемой частью инструментария геодезистов. Сегодня высокоточные аэрофотоснимки более доступны, чем когда-либо. По сути, выбор подходящего БПЛА зависит от бюджета, масштаба поставленной задачи и ожидаемого уровня детализации. Функциональность современных мультироторов, а также их портативность и простота использования делают их оптимальными для картографии и моделирования. Они также становятся все более полезными, учитывая время полета и интеграцию полезной нагрузки. Ознакомьтесь с нашим материалом на тему: Выбор БПЛА для геодезии

Для получения дополнительной информации и индивидуального подбора дрона для вашего бизнеса, обращайтесь в AEROMOTUS.
