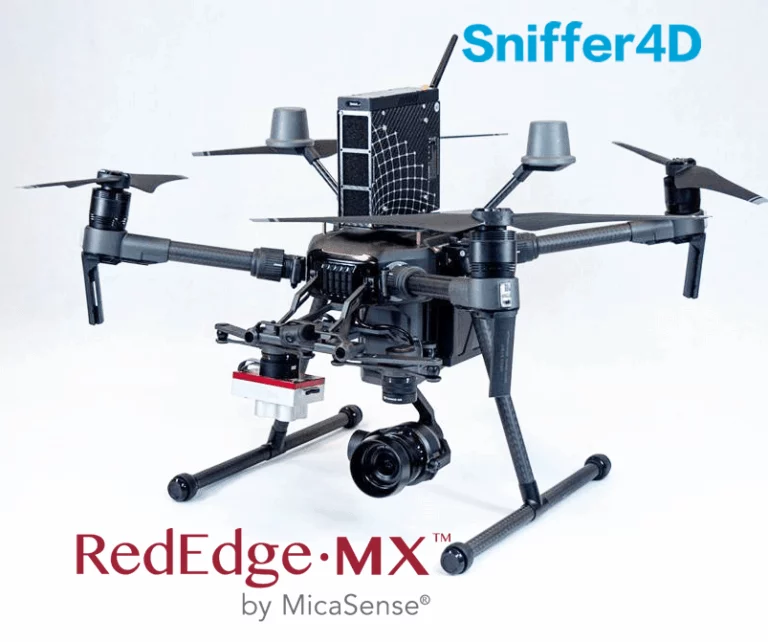

Аэрокомплекс для мониторинга окружающей среды на базе DJI Matrice 210 V2 + Газоанализатор Sniffer4D + MicaSense RedEdge MX + DJI Zenmuse X5S


Аэроанализатор окружающей среды на базе DJI Matrice 210 V2 позволяет анализировать состав воздуха, состояние почвы и растительности. Аэромобильное решение для мониторинга состояния атмосферного воздуха, его загрязнения и контроль за происходящими в нем природными явлениями. Обнаружение VOCs, CH4, NO2, O3, CO, SO2, PM1.0, PM2.5 и PM10. RedEdge-MX в составе комплекта определяет состояние почвы, растительности и лесных массивов

  • Возможность установки подвесов в трех положениях: одного сверху и двух снизу, одного снизу
  • DJI CrystalSky в комплекте DJI Matrice 210
  • Интеллектуальная система датчиков обхода препятствий
  • Защита IP43 от пыли и влаги
  • Максимальная дальность полета M210, в стандартной комплектации, составляет 7 км,
  • Максимальное время полета 38 минут

Аэроанализатор окружающей среды на базе DJI Matrice 210 V2 дает возможность осуществлять контроль загрязнения атмосферного воздуха, состояния почвы и растительности. Экологический контроль с воздуха является самым оптимальным решением, так как процесс сбора данных проходит в кратчайшие сроки и без риска и вреда здоровью. Проведение периодического и постоянного анализа воздушной среды становится регулярной практикой в крупных городах и на предприятиях для контроля безопасности и предотвращения утечки вредных выбросов в воздушную среду. Интегрированный газоанализатор воздуха Sniffer4D оперативно составляет карту качества воздуха, данный комплекс позволяет точно собирать, анализировать и визуализировать информацию о гипер-локальных загрязнителях воздуха.

Газоанализатор состоит из нескольких модулей, в зависимости от целей можно интегрировать разные конфигурации модулей, определяющие такие вещества как: VOCs, CH4, NO2, O3, CO, SO2, PM1.0, PM2.5 и PM10

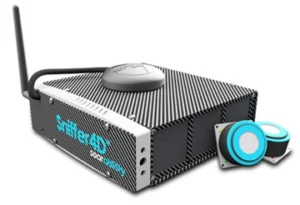

Корпус Sniffer4D сделан из углеродного волокна с защитой от электромагнитных помех, передача данных осуществляется в режиме реальном времени. Отправляет данные с метками и метками времени на наземную станцию, а также создает 2D и 3D визуализацию данных в реальном времени

газоанализатор для бпла
Накопление массивов данных позволит в будущем производить глубокий анализ с учетом хронологических изменений окружающей среды
и влияния на нее внешних факторов.

Список совместимых датчиков и аксессуаров:

Датчики:

  • Модуль измерения PM (занимает 2 посадочных гнезда)
  • Сенсорный модуль высокого разрешения O3 + NO2 (занимает 1 посадочное гнездо)
  • Сенсорный модуль NO2 высокого разрешения (занимает 1 посадочное гнездо)
  • Сенсорный модуль СО высокого разрешения (занимает 1 посадочное гнездо)
  • Сенсорный модуль высокого разрешения SO2 (занимает 1 посадочное гнездо)
  • Широкий чувствительный модуль SO2 (занимает 1 посадочное гнездо)
  • Модуль считывания широкого диапазона летучих органических соединений (занимает 1 посадочное гнездо)
  • Широкий измерительный модуль CH4 (занимает 1 посадочное гнездо)
  • Широкий диапазон чувствительного модуля HCL (занимает 1 посадочное гнездо)
  • Широкий чувствительный модуль H2S (занимает 1 посадочное гнездо)

Аксессуары:

  • Модуль SD-карты
  • Монтажный комплект для крепления на дрон DJI Matrice 100
  • Монтажный комплект для крепления на дрон DJI Matrice 210
  • Монтажный комплект для крепления на дрон DJI Matrice 300
  • Монтажный комплект для крепления на дрон DJI Matrice 600

Мультиспектральная камера RedEdge-MX

Камера RedEdge-MX создает ортофотопланы и индексные карты  в цветах (RGB). Эти данные сенсор способен получить за один полет. Данный датчик, который устанавливается на любой беспилотный летательный аппарат необходим не только сельскохозяйственным компаниям, но и ученым, исследователям и другим специалистам, которые предоставляют услуги в сфере анализа состояния посевов. Камера Micasense RedEdge-MX это мощный инструмент для получения точных данных.

RedEdge-MX технические характеристики

Диапазон спектра от 400 до 900
Интеграция на БПЛА Да
Количество кадров в секунду (Гц) 60
Вес 232 г
Размеры 0,087 x 0,059 x 0,045
Подключение USB, Ethernet, WiFi
Питание 4,2-15,8 В/4-8 ВТ
Скорость захвата 1 захват в секунду (все диапазоны), 12-битный RAW
Угол зрения: HFOV: 47°VFOV: 37°

DFOV: 58°

Сенсор  Пятиканальный мультиспектральный
Разрешение канала 1,2 МП, 1280 x 960 пикселей (4: 3)
Рабочая Температура 0 °С — 60 °С
Страна производитель США

Мультиспектральная камера для сельского хозяйства

Для определения качества посевов и их состояния пять сенсоров камеры RedEdge-MX  (синий, зеленый, красный,rededge, инфракрасная область) оптимально справляются с задачей. RedEdge-MX — это надежный и точный мультиспектральный сенсор, благодаря которому вы можете получать больше данных.

  1. Карта хлорофилла способна обеспечить более точную оценку не только силы, но и здоровья растения.
  2. Слой NDVI: Этот широко известный индекс сравнивает коэффициент отражения красной полосы с коэффициентом ближней инфракрасной области.
  3. Цифровая модель поверхности: DSM позволяет оценить свойства поверхности и поток воды.
  4. Изображение RGB

rededge mx maps

Мультиспектральный сенсор является профессиональным инструментом в арсенале любого агронома, получив изображения вы можете обработать материал  с помощью фотограмметрического программного обеспечения. Рекомендуется использовать Pix4Dmapper и Pix4Dfields от Pix4D SA (Швейцария).

Преимущества RedEdge-MX

Интеграция с  БПЛА

RedEdge-MX  обладает компактной и легкой конструкцией, которая способна интегрироваться со многими моделями беспилотников, в том числе:

rededge-mx

Особенности RedEdge-MX

RedEdge-MX производится в США. Это новая модель, в которой были учтены недостатки предыдущих моделей, например перегревание и проблемная обработка мультиспектральных фотографий. Был доработан и интегрирован датчик солнечного спектра DLS 2. Широкую известность получила данная камера в сельскохозяйственной сфере благодаря правильному соотношению цены и качества.

  • Коррекция от яркости пикселей (DN) к коэффициентам спектральной яркости благодаря измеренным характеристикам матрицы,
  • Возможность расчета индексов вегетации
  • RedEdge-MX откалибрована для точных и повторяемых измерений
  • Использование полученных данных  для построения растровых изображений,  комбинаций с каналом Red Edge, которые позволяют разделить по цветам культурные растения и сорняки.
  • Полосы пропускания от 10 до 40 нм
  • Светофильтры, учет солнечного спектра и измеренные характеристики матрицы позволяют создать переход от яркости пикселей DN к коэффициентам спектральной яркости
  • Съёмка в пяти узких спектральных полосах
  • Прочный корпус из металла

Производительность камеры RedEdge-MX

Немаловажным фактором является высокая производительность, ведь с помощью Micasense RedEdge-MX  вы способны собрать точные данные за один полет.  Одновременно сенсор захватывает пять дискретных спектральных полос, включая цвет RGB. Легкая интеграция и высокая производительность мультиспектрального сенсора Микасенс позволяет создавать индексы здоровья растений, а также цветные (RGB ) изображения в одно и то же время, что существенно сокращает время работы. Камера способна работать как при низких так и высоких температурах. Имеет малый вес и низкое потребление энергии.

Мультиспектральная камера micasense rededge mx

RedEdge-MX комплектация

В комплект входят:
  • RedEdge-MX,
  • DLS 2 со встроенным GPS,
  • Калиброванная панель отражения
  • Крышка объектива
  • Кейс для хранения и транспортировки
  • Инструкция

Комплектация Micasense Rededge MX



Промышленный квадрокоптер DJI Matrice 210 V2 это один из самых современных БПЛА на рынке, предназначенный для работы и мониторинга в сложных погодных и географических условиях. Благодаря системе обогрева батарей DJI M210 способен совершать полеты при низких температурах (до -20). Высокая функциональность и оснащение данной модели ставит ее в ТОП 3 лучших БПЛА для промышленного использования. О DJI Matrice 210 можно услышать только положительные отзывы, M200 применяется во многих сферах.

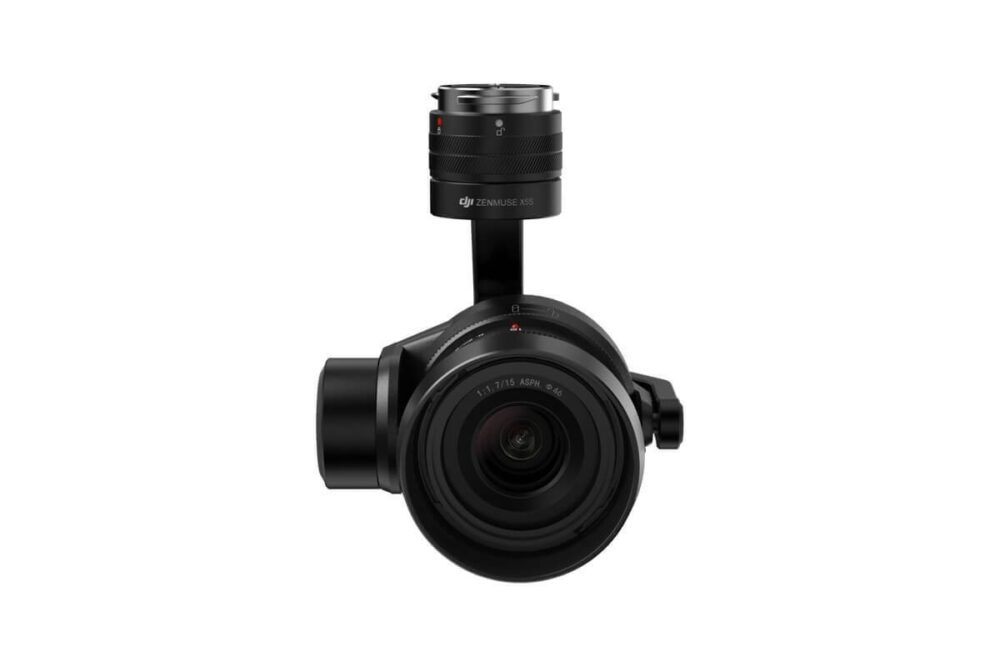

Камера Zenmuse X5S

Камера Zenmuse X5S, оснащенная матрицей класса микро 4/3 с улучшенными техническими характеристиками, имеет 12,8 ступеней экспозиции при улучшенном соотношении сигнала к шуму и повышенной цветовой чувствительности по сравнению с X5R. Камера поддерживает до восьми стандартных M4/3 объективов (включая зум-объективы) с фокусным расстоянием в диапазоне от 9 мм до 45 мм (от 18 мм до 90 мм для 35 мм камеры), тем самым, предоставляя большее разнообразие в процессе съемки.

Чтобы добиться высочайшего качества видеоматериала необходимо помимо умения и таланта иметь в руках отличную камеру. Представляем вам Zenmuse X5S с матрицей стандарта Micro 4/3, разрешением в 20,8 Мп и 12,8 стопами динамического диапазона, оптимизированными показателями соотношения сигнала-шума и цветочувствительности. Zenmuse X5S отличает гибкость использования при съемке, так как она оснащена байонетом стандарта Micro 4:3 для установки любого из восьми сменных объективов того же стандарта. Помимо указанных производителем вы можете устанавливать зум-объективы, чье расстояние фокуса составляет от 8 до 45 мм (эквивалентно 18-90 мм 35-миллиметровой камеры). У Zenmuse X5S также имеется обновленный модуль CineCore 2.0, с помощью которого можно обеспечить видеозапись до 5,2К в Adobe CinemaDNG с частотой 30 fps с использованием кодеков Apple ProRes, H.264 и H.265. Если вам требуется съемка быстро перемещающихся объектов, в вашем распоряжении имеется полезный режим DNG Burst Capture (20 кадров/с) с максимальным разрешением в 20,8 Мп. Таким образом, Zenmuse X5S специально создана именно для тех, кто хочет работать на уровне настоящих профессионалов в области аэросъемки.

МАТРИЦА СТАНДАРТА MICRO 4:3

Камера Zenmuse X5S получила обновленную матрицу стандарта Micro 4/3, которая позволяет получить намного более качественное изображение. По сравнению с предыдущей версией камеры детализированные кадры получаются за счет увеличившихся пикселей размером в 3.4 мкм и разрешения матрицы в 20.8 Мп. Если сравнивать с камерой X5R, то матрица новой камеры обладает динамическим диапазоном в 12.8 стопов, оптимизированными показателями коэффициента шум-сигнал и цветочувствительности. Поэтому даже в условиях плохой освещенности вы получите очень качественные кадры.

Обновленная камера с новой матрицей Micro 4/3 — Zenmuse X5S имеет динамический диапазон 12,8 ступеней, с улучшенным соотношением сигнал/шум и улучшенной цветопередачей, чем у X5R. Камера поддерживает 8 стандартных M4/3 объективов (включая зум-объективы), с различным фокусным расстоянием от 9 до 45 мм (18-90мм в 35экв), давая большую гибкость. Новая система обработки изображения CineCore 2.0 позволяет снимать 5,2К с 30к/с в формате CinemaDNG и Apple ProRes и 4К 60к/с, используя H.264 и 4K 30 к/с используя H.265 (с потоком 100mbps). Серийная съемка в DNG c частотой 20 к/с и разрешением 20.8MPx. Zenmuse X5S был разработан, чтобы идти в ногу со временем и предоставить высочайшее качество изображения.

Поддерживаемые объективы:*

  • Olympus M.Zuiko 12mm/2.0
  • DJI MFT 15mm/1.7 ASPH
  • Olympus M.Zuiko 17mm/1.8
  • Panasonic Lumix 15mm/1.7
  • Olympus M.Zuiko 25mm/1.8
  • Panasonic Lumix 14-42mm/3.5-5.6 HD
  • Olympus M.Zuiko 45mm/1.8
  • Olympus M.Zuiko 9-18mm/4.0-5.6

*Для некоторых объективов требуется дополнительное балансировочное кольцо. Вскоре будут доступны дополнительные объективы.

Сжатие без потерь и серийная фото съемка

Используя только Micro SD карту памяти, Вы можете снимать сериями со скоростью до 14 к/с (JPG+DNG). Используя DJI CINESSD позволяет достигнуть скорости съемки до 20к/с с максимальным разрешением 20,8 мпкс. Фотографировать возможно одновременно с видеосъемкой.

Улучшенная стабилизация камеры

Стабилизация Zenmuse X5S была серьезно переработана, 3х осевая стабилизация с точными моторами обеспечивает точность ±0.01°, управляемая собственным процессором. В отличии от обычных подвесов, где используется слип-ринг — в Zenmuse X5S прменен дизайн с механическим ограничителем и скрытой проводкой, что позволяет добиться бОльшей надежности, стабильности передачи данных и долговечности. Вибрации полностью исключены благодаря виброразвязке. Вращение на 360 градусов возможно благодаря совместному вращению подвеса и коптера. Съемка плавного видео возможна (с выдержкой не более 1/60сек в GPS режиме) даже при использования объективов с фокусным расстоянием 90мм (в 35 мм экв).

Поддерживаемые объективы DJI MFT 15mm/1.7 ASPH (с балансировочным кольцом и блендой)
Panasonic Lumix 15mm/1.7 (с балансировочным кольцом и блендой)
Panasonic Lumix 14-42mm/3.5-5.6 HD
Olympus M.Zuiko 12mm/2.0 (с балансировочным кольцом)
Olympus M.Zuiko 17mm/1.8 (с балансировочным кольцом)
Olympus M.Zuiko 25mm/1.8
Olympus M.Zuiko 45mm/1.8
Olympus M.Zuiko 9-18mm/4.0-5.6
Матрица CMOS, 4/3”
Эффективное разрешение: 20.8MP
Угол зрения 72° (with DJI MFT 15mm/1.7 ASPH )
Разрешение фото 4:3, 5280×3956
16:9, 5280×2970
Разрешение видео H.264
C4K: 4096×2160
23.976/24/25/29.97/47.95/50/59.94p @100Mbps
4K: 3840×2160
23.976/24/25/29.97/47.95/50/59.94p @100Mbps
4K: 3840×1572
23.976/24/25/29.97p @100Mbps
2.7K: 2720×1530 23.976/24/25/29.97p @80Mbps
47.95/50/59.94p @100Mbps
FHD: 1920×1080
23.976/24/25/29.97p @60Mbps
47.95/50/59.94p @80Mbps
119.88p @100MbpsH.265
C4K: 4096×2160
23.976/24/25/29.97p @100Mbps
4K: 3840×2160
23.976/24/25/29.97p @100Mbps
4K: 3840×1572
23.976/24/25/29.97p @100Mbps
2.7K: 2720×1530
23.976/24/25/29.97p @65Mbps
47.95/50/59.94p @80Mbps
FHD: 1920×1080
23.976/24/25/29.97p @50Mbps
47.95/50/59.94p @65Mbps
119.88p @100MbpsC-DNG RAW
5.2K: 5280×2972
23.976/24/25/29.97p, up to 4.2Gbps
4K: 4096×2160, 3840×2160
23.976/24/25/29.97p, up to 2.4Gbps
4K: 4096×2160, 3840×2160
50/59.94p, up to 4.0GbpsApple ProRes
5.2K: 5280×2160
23.976/24/25/29.97p, 422 HQ @1.3Gbps
4K: 3840×2160
23.976/24/25/29.97p, 422 HQ @900Mbps
4K: 3840×2160
23.976/24/25/29.97p, 4444 XQ @2.0Gbps
Форматы фото DNG,JPEG,DNG+JEPG
Форматы видео RAW,ProRes,MOV,MP4
Режимы работы Запись видео, фото, воспоризведение
Режимы фото Micro SD: Один кадр, серийная съемка:
3/5/7/10/14 кадров, Авто брекетинг экспозиции, 3/5 кадров со сдвигом 0.7EV, Timelapse
SSD: RAW серийная съемка: 3/5/7/10/14/20/∞ кадров
Режимы съемки Авто, ручной, приоритет выдержки, приоритет диафрагмы
Экспокоррекция ±3.0 (со сдвигом 1/3)
Режимы замера экспозиции центрально-взвешенный и точечный
Блокировка экспозиции есть
Электронный затвор 8-1/8000с
ISO диапазон 100 – 6400 (видео)
100 – 25600 (фото)
Баланс белого Auto, солнечно, облачно,лампа накаливания, неоновая лампа, ручной (2000K–10000K)
Съемка видео есть
Anti-Flicker Auto, 50Hz, 60Hz
PAL/NTSC ручной выбор

Камера

Подвес:

Диапазон вибраций ±0.01°
Крепление съемное
Контролируемый диапазон наклон: +30° до -90°, поворот: ±320°
Механический диапазон наклон: +50° до -140°, поворот: ±330°, горизонт: +90° to +30°
Макимальная контроллируемая скорость Наклон: 90°/s, Поворот: 90°/s

Условия работы:

Рабочая температура (-10 до 40℃)
Температура хранения (-20 до 60℃)

Безопасная система управления и DJI GO

Гибкость при съемке

Благодаря установке на Zenmuse X5S байонета стандарта Micro 4/3 вы можете использовать для своих творческих проектов 8* сменяемых объективов с расстоянием фокуса от 9 до 45 мм, что эквивалентно 35-миллиметровой камере с расстояние фокуса от 18 до 90 мм. Вы можете использовать для съемки следующие виды объективов: Olympus M.Zuiko 12 мм/2.0, DJI MFT 15 мм/1.7 ASPH, Olympus M.Zuiko 17 мм/1.8, Panasonic Lumix 15 мм/1.7, Olympus M.Zuiko 25 мм/1.8, Panasonic Lumix 14-42 мм/3.5-5.6 HD, Olympus M.Zuiko 45 мм/1.8, Olympus M.Zuiko 9-18 мм/4.0-5.6

*Для установки ряда моделей объективов потребуется балансирующее кольцо. Ожидается расширение перечня доступных к установке объективов.

Внешний и внутренний аккумуляторы обеспечивают долгую работу CrystalSky

Видео профессионального уровня

Модуль CineCore 2.0 обеспечивает Zenmuse X5S возможность записывать видеоматериалы в 5.2K при частоте 30 fps 12-битном формате CinemaDNG1,в разрешениях 5.2K/30 (422 HQ) и 4K/30 (4444 XQ, без альфа-канала)2 в формате Apple ProRes, а также в 4K/60 (использует кодек H.264) или в разрешении 4K/30 (с использованием кодека H.265). В последних двух случаях битрейт составляет 100 Мбит/с.

1 2Для этих форматов требуются дополнительные лицензии.

Два слота для карт Micro-SD позволяют хранить и обрабатывать видео без труда

Оптимизированный рабочий процесс

Качественная, а тем более профессиональная, съемка требует правильной организации всего рабочего процесса и использования оборудования высокого класса. С камерой Zenmuse X5S вы получаете возможность наладить эффективный рабочий процесс и больше думать о творчестве и качестве получаемого материала, чем о работе самого оборудования. Теперь копирование файлов с видеоматериалами возможно с камеры на компьютер. Для этого Zenmuse 5XS оснащена считывающим устройством DJI CINESSD STATION, а также устройством хранения DJI CINESSD (PCIe3.0 NVMe SSD), который обладает наиболее оптимальной файловой системой FAT32/exFAT. Сэкономить время также позволяет возможность обработать файлы в CinemaDNG и Apple ProRes.

Больше возможностей для фотосъемки

Больше возможностей для фотосъемки

Zenmuse X5S вместе с обычной картой памяти дают вам возможность создавать фотоснимки в JPEG+DNG с частотой 14 fps и разрешением 20,8 Мп, используя режим серийной фотосъемки. Причем все это можно делать даже прямо во время видеозаписи. А накопитель DJI CINESSD поможет вам создавать до 20 кадров в секунду в формате DNG.

Обновленная система стабилизации

Обновленная система стабилизации

Zenmuse X5S получила 3-осевую систему стабилизации, которая обладает минимальным уровнем погрешности в ±0.01 и призвана удерживать устройство в нужном положении. Добиться такого уровня точности позволяют улучшенные эффективные двигатели и производительный процессор. Вместо электронных компонентов, часто встречающихся в большинстве моделей, система стабилизации Zenmuse X5S имеет механическую конструкцию, когда кабели спрятаны внутри корпуса. Такое решение обеспечивает надежную передачу данных и увеличивает срок эксплуатации устройства. Специальные демпфирующие шарики и демпфирующая панель, установленные в качестве системы амортизации, установлены для плавности видео. Панорамная съемка на все 360 может выполняться за счет возможности управлять поворотом стабилизатора и дрона. Вы получаете плавное воспроизведение видео1, даже если на камере установлен 90 мм объектив2.

1 Эквивалентно стандартному фокусному расстоянию 35 мм камеры.

2 Параметр выдержки при поддержке GPS должен быть не меньше 1/60 (при поддержке GPS).

С помощью технологий и устройств DJI вы получаете полный контроль над камерой

Полный контроль над камерой

Вы получаете в свои руки полный контроль над камерой. Для большего комфорта используйте мобильное приложение DJI GO 4, с помощью которого у вас появится возможность изменять фокусировку, настраивать диафрагму, изменять формат файлов и многое другое, что потребуется настраивать дистанционным способом. Если вы хотите получить более широкие возможности для управления фокусировкой, то мы рекомендуем вам воспользоваться преимуществами устройства DJI Focus. Для его подключения не нужны дополнительные инструменты, кабели или иное оборудование. Все достаточно просто и удобно. А с помощью встроенной фирменной технологии Lightbridge вы сможете управлять дроном даже на расстоянии в 7 км*.

*Тестирование технологии проводилось на пространстве, лишенном помех и при соответствии требованиям FCC.

Квадрокоптер DJI Matrice 210 V2

Для применения квадрокоптера в столь разных условиях и сферах деятельности был разработан широкий функционал DJI Matrice 210. Как квадрокоптер способен летать при низких температурах?  Серия DJI M200 оснащена двумя интеллектуальными батареями с системой обогрева, которая позволяет работать даже в – 20. Защита IP 43 означает, что полетная платформа способна работать во время дождя, снега и пыли, но что конкретно обозначает данный класс защищенности?

Класс защищенности IP 43

IP (Ingress Protection Rating) или степень защиты от проникновения. Приведем таблицу с подробной расшифровкой классов защищенности. Обозначение IP используется для обозначения защиты техники не только от попадания внутрь влаги, но и песка, других частиц. Судя по данной таблице IP 43 это достаточный уровень для работы в сложных условиях, серия DJI Matrice 200 имеет влагостойкий корпус и защиту от частиц более 1мм.

Мощность и надежность M200

Полетная платформа M200 оснащена 17 дюймовыми винтами, которые обеспечивают устойчивость и защиту от падения при сильном ветре. Matrice 200 имеет световые маячки на корпусе защищающие дрон от столкновения в условиях слабой видимости, тумана, темное время суток. ADS-B  – это автоматическое зависимое наблюдение-вещание, позволяющее пилоту  осуществлять наблюдение и контроль воздушного трафика, помогает пилоту видеть в реальном времени находящиеся поблизости воздушные суда. Ознакомьтесь со всем набором впечатляющих функций в следующем пункте:

Функции квадрокоптера DJI Matrice 210

FlightAutonomy – это функция предотвращения столкновений , квадрокоптер оснащен ультразвуковыми, инфракрасными и визуальными датчиками на верхней, нижней и фронтальной части корпуса, которые видят объекты на расстоянии до 30 м, система разработана для избежания чрезвычайных ситуаций поскольку M200 способен не только видеть объекты, но и огибать их с помощью технологии FlightSense
AirSense – это система, оборудованная датчиком ADS-B, которая предупреждает пилота о наличии других воздушных судов: самолетов, квадрокоптеров в зоне работы дрона, что значительно повышает безопасность полета. Технология DJI AirSense позволяет пилоту получать информацию о летящих самолетах, пилот будет способен быстро совершить посадку в случае необходимости.
Интеллектуальный режим Point of Interest, выделив объект, квадрокоптер начнет кружить вокруг него.
Интеллектуальный режим полета Spotlight – это способность камеры фокусироваться на объекте во время движения, данная функция подходит для съемки любых движущихся объектов.
Sport режим позволяет разогнать дрон на максимальную скорость 82 километра в час
ActiveTrack или режим активного отслеживания удерживает объект в фокусе, например здание, человека, архитектурный объект.
Tripod режим позволяет настроить угол и положение камеры для создания наилучшего кадра, с помощью этого режима M200 может более безопасно управляться в узком пространстве.

Возможности и оснащение квадрокоптера DJI Matrice 210 v2

Программное обеспечение для квадрокоптера

Чтобы эффективно использовать промышленный квадрокоптер необходимо использовать различное программное обеспечение, для каждой сферы деятельности требуется отдельный софт.  С помощью приложений оператор дрона может управлять дроном и камерами, настраивать параметры и полетные задания. DJI в своем арсенале имеет приложения:

  • DJI GO 4
  • DJI Pilot
  • DJI GS Pro

DJI GO 4 необходим для управления и съемки, имеются настройки камеры, режимы съемки, отслеживание статистики полетов и обрабатывать отснятый материал. Чтобы управлять M210 используется приложение DJI Pilot, в приложении реализован обширный функционал, ручной и автоматический режим. Для более серьезных задач и контроля над целым флотом дронов DJI может предложить DJI FlightHub

Lightbridge 2

Трансляция изображения Lightbridge 2 является разработкой DJI, которая гарантирует передачу сигнала без задержек и сбоев, это технология безопасного соединения осуществляющая качественную трансляцию видео и увеличивающая диапазон передачи сигнала с пульта управления.

Полетные характеристики DJI Matrice 210 v2

Макс. полезная нагрузка (с 2 батареями TB50)  2,34 кг
Макс. полезная нагрузка (с 2 батареями TB55) 1,61 кг
Точность парения (в режиме P-mode и с GPS) По вертикали: ±0,5 м или ±0,1 м (при включенной нижней визуальной системе) По горизонтали: ±1,5 м или ±0,3 м при включенной нижней визуальной системе
Макс. угловая скорость  Движение тангажа: 300° /с;Рыскание: 150° /с
Макс. угол при тангаже В режиме P Mode: 35°(при включенной передней визуальной системе: 25°)
В режиме A Mode: 35°;
В режиме S Mode: 35°
Макс. скорость при взлете  5 м/сек
Макс. скорость при снижении По вертикали: 3 м/сек
Макс. скорость  В режиме S Mode – 23 м/сек,
P Mode – 17 м/сек,
A Mode – 23 м/сек
Макс. уровень над уровнем моря    3000 м 3000 м
Макс. аэродинамическое сопротивление 12 м/сек
Макс. полетное время без нагрузки с батареей TB50 27 мин
Макс. полетное время без полезной нагрузки с батареей TB50 27 мин
Макс. полетное время без полезной нагрузки с батареей TB55 38 мин
Максимальное полетное время с полной нагрузкой и батареей TB50 13 мин
Максимальное полетное время с полной нагрузкой и батареей TB55 24 мин
Модель двигателя DJI 3515
Модель двигателя  DJI 3515
Модель пропеллеров 1760S

 Преимущества серии DJI Matrice 200

  • Работает в сложных погодных и технических условиях
  • Мощный, производительный и надежный квадрокоптер
  • Возможность установки подвесов в трех положениях: одного сверху и двух снизу
  • DJI CrystalSky в комплекте DJI Matrice 210
  • Matrice 200 один из самых безопасных в полете благодаря системе датчиков и искусственному интеллекту
  • Защита IP43 Корпус защищен от пыли и влаги
  • Высокоточный квадрокоптер промышленного назначения
  • Шифрование данных
  • Наличие сигнальных огней

Квадрокоптер с тремя камерами

Matrice 210 v2 это аэроплатформа пользующаяся спросом среди профессионалов и специалистов разных сфер деятельности по всему миру. Надежный квадрокоптер , который способен выполнять сложные задачи благодаря способности подсоединять несколько видов оборудования. Он имеет три точки для крепления камер не только производства DJI, но и сторонних производителей. Matrice совместим с серией Zenmuse, разнообразие вариантов крепления полезной нагрузки множество, что делает полетную систему DJI M 210 способной работать в разных сферах деятельности, будь то съемка профессиональных видео или мониторинг солнечных панелей. Список совместимых камер:

Наличие дополнительных портов позволяет устанавливать не только камеры, но и сенсоры, датчики и другие системы.

Наличие DJI CrystalSky в комплектации

Crystal Sky

В комплекте DJI Matrice 210 имеется ультраяркий дисплей DJI CrystalSky 7,85 дюймов, преимущество которого оценят пилоты в солнечную погоду. DJI CrystalSky позволяет работать в ярких солнечных лучах без использования специальных солнцезащитных козырьков. Функция SRE усиливает контрастность и усиливает либо блики, либо тени одновременно или по отдельности. Пилоту гораздо проще разглядеть детали на экране даже при солнечной погоде, а особенности конструирования позволят работать при температуре до +40. Это возможно благодаря системе вентилирования, которая охлаждает корпус. DJI CrystalSky работает не только в жаркие и солнечные дни, он так же способен работать до -20 градусов.

Покупка DJI Matrice 210 V2 укомплектованного DJI CrystalSky дает вам возможность использовать экран и с другими дронами DJI.

Применение промышленного квадрокоптера DJI Matrice 210 V2

Промышленные БПЛА разработаны для решения самых сложных задач, они применяется для осуществления таких работ как:

  • обследование линий электропередачи
  • обеспечения безопасности для обследования сложных сооружений
  • помощь при чрезвычайных ситуациях
  • помощь в поисково-спасательных работах
  • инспектирование мостов и высотных объектов
  • контроль работы строительных площадок
  • мониторинг нефтегазовых комплексов
  • контроль хода работы на карьере во время добычи полезных ископаемых
  • обследование солнечных панелей
  • проверка крыш и оценка качества теплоизоляции
  • контроль состояния лесных массивов
  • работа на промышленных объектах
  • мониторинг транспортной инфраструктуры

 Комфорт использования данной модели обусловлен не только с высокой производительностью и надежностью, но и с быстрым процессом сборки и демонтажа. Это имеет важное значение для быстрой реакции при чрезвычайных ситуациях. Предполетная подготовка занимает не много времени в связи с легкосборной конструкцией корпуса. В комплекте серии DJI M 200 есть ударопрочный кейс, позволяющий хранить и транспортировать дрон в безопасности. Оснащение качественными системы стабилизации и защита IP 43 позволяет летать дрону в экстремальных условиях.

Комплектация DJI Matrice 210 V2

  • Квадрокоптер – 1 шт.
  • Пульт дистанционного управления – 1 шт.
  • Шасси – 2 шт.
  • Дисплей CrystalSky 7,85″ – 1 шт.
  • Зарядная станция WCH2 – 1 шт.
  • Интеллектуальная батарея WB37 – 1 шт.
  • Интеллектуальная полетная батарея TB55** – 2 шт.
  • Зарядное устройство для батареи – 1 шт.
  • Зарядная станция – 1 шт.
  • Пропеллеры (в парах)* – 4 шт.
  • Кабель питания – 1 шт.
  • Кабель USB с двумя портами Type-A* – 1 шт.
  • Держатель мобильного устройства – 1 шт.
  • Кейс для транспортировки* – 1 шт.
  • Демпфер подвеса* – 3 шт.
  • Кабель-удлинитель USB* – 1 шт.
  • Ремешок для пульта д/у* – 1 шт.
  • Карта MicroSD* – 1 шт.
  • Винт для заглушки заднего порта* – 6 шт.
  • Отвертка (набор)* – 1 шт.
  • Заглушки ручек управления для пульта Cendence* – 1 шт.
  • Монтажный ключ для заглушек пульта Cendence* – 1 шт.
  • Водонепроницаемая заглушка для заднего порта* – 1 шт.
  • Комплект документации.
matrice 200

Технические характеристики Matrice 210 v2

Размер упаковки 790×390×290 мм
Габариты в сложенном состоянии 716×220×236 мм
Габариты в разложенном состоянии 887×880×378 мм
Способ складывания Внутрь
База шасси по диагонали 643 мм
Количество батарей 2
Вес (TB50) Около 3,84 кг
Вес (TB55) Около 4,57 кг
Модель двигателя DJI 3515
Модель пропеллеров 1760S
Убирающееся шассии Стандартное
Рабочая температура От -20° до 45° C
Класс IP IP43

Пульт дистанционного управления

Тип GL800A
Рабочая частота 2,400-2,483 ГГц; 5,725-5,825 ГГц
Максимальное расстояние передачи сигнала
(без препятствий и помех)
2,4 ГГц: 7 км (согласно FCC); 3,5 км (согласно CE); 4 км (согласно SRRC)
5,8 ГГц: 7 км (согласно FCC); 2 км (согласно CE); 5 км (согласно SRRC)
EIRP 2.4 ГГц: 26 dBm (FCC); 17 dBm (CE); 20 dBm (SRRC)
5.8 ГГц: 28 dBm (FCC); 14 dBm (CE); 20 dBm (SRRC)
Источник питания Интеллектуальная батарея (Тип: WB37-4920 мАч-7,6 В)
Интеллектуальная батарея 4923 мАч LiPo
Зарядное устройство DJI
Мощность на выходе 20 Вт (питание для дисплея DJI CS550)
12 Вт (без питания дисплея)
Видеовыходы USB, HDMI, SDI
USB-питание iOS: 1 A, 5,2 В (Макс.); Android: 1,5 A, 5,2 В (Макс.)
Двойное управление Подключение ведущий-ведомый
Рабочая температура от -20 ° до 40 °C
Температура хранения Менее 3 месяцев: от -20 ° до 45 °C
Более 3 месяцев: от 22 ° до 28 °C
Charging Temperature От 0 ° до 40 °C
Время зарядки Около 2 часов и 24 минут (при использовании зарядного устройства мощностью 180 Вт)
Время работы от одного полного заряда Около 4 часов (при подключении только функции основго контроллера и без подключения к питанию дисплея)
Вес 1041 г

Аккумулятор

Емкость 7660 мАч
Напряжение 22,8 В
Тип Литий-полимерный 6S
Вес Около 885 г
Энергоемкость 174,6 Вт/ч
Диапазон температур зарядки +5°…+40° C
Макс. мощность зарядки 180 Вт
Рабочая температура -20°…+50°C

Зарядное устройство

Модель IN2C180
Напряжение 26,1 В
Номинальная мощность 180 Вт

Узнать цену для
