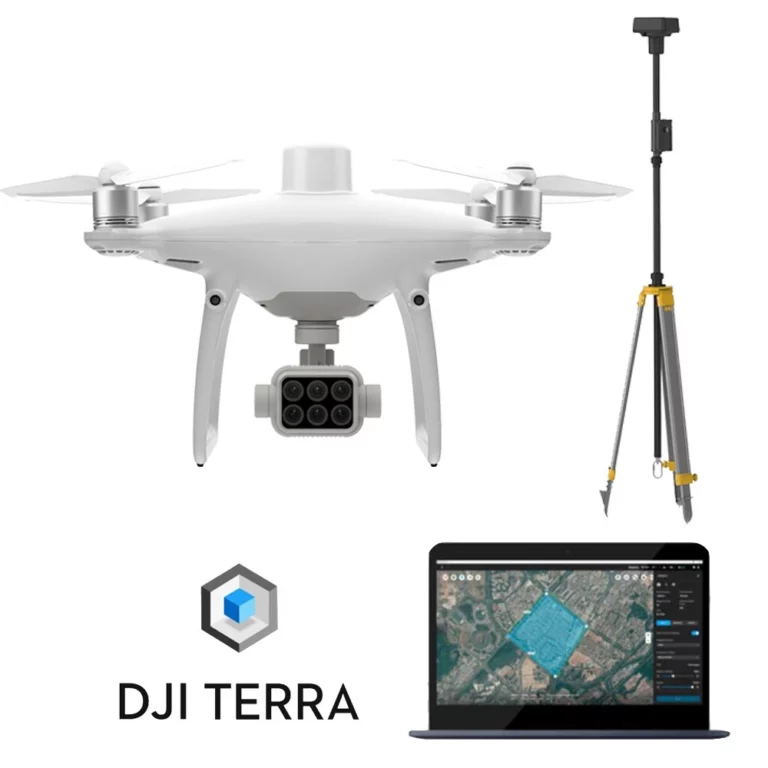

Комплексное решение для точного земледелия DJI P4 Multispectral + D-RTK 2 станция GNSS + DJI Terra

Точные сельскохозяйственные данные

Мгновенное получение информации о здоровье растений

P4 Multispectral выводит процесс сбора данных о здоровье растений на новый уровень и способствует улучшению организации работы. Компания DJI сделала эту платформу такой же мощной, как дроны серии Phantom 4. Устройство отличают способность обнаружения препятствий в 5 направлениях, макс. полетное время, составляющее 27 минут, и дальность передачи сигнала до 7 км с помощью системы OcuSync.

Расширение возможностей обзора

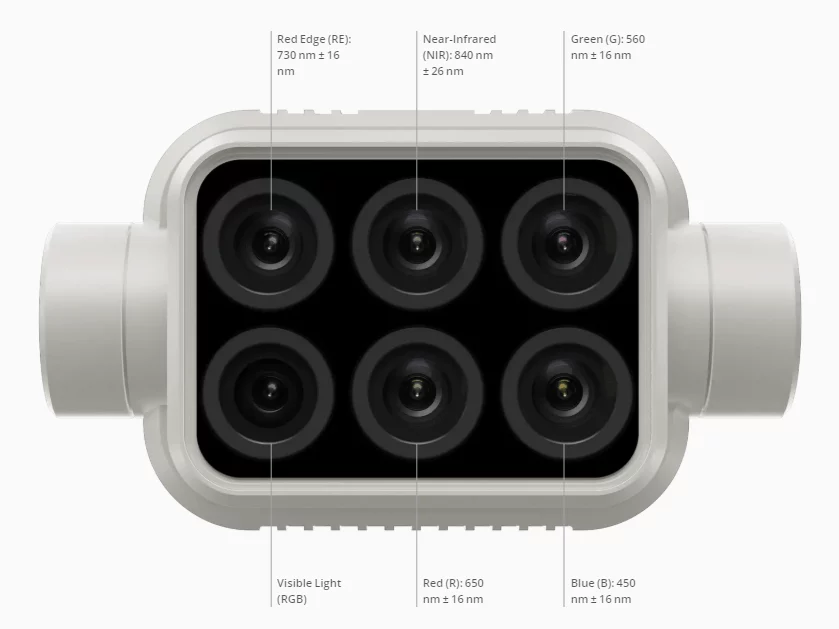

Сбор изображений в сфере сельского хозяйства теперь стал проще и эффективнее благодаря встроенной системе стабилизации, которая способна фиксировать комплексные данные без дополнительных настроек. Информация поступает в камеру RGB и 5 мультиспектральных камер со следующими каналами: синий, зеленый, красный, красный край и ближний инфракрасный. Все камеры оснащены глобальным затвором с разрешением 2 Мп и расположены на 3-осевом стабилизаторе.

Ключевые данные в вашем распоряжении

Специалистам в области сельского хозяйства может быть недостаточно обычной аэросъемки. Переключение между предварительным нормализованным относительным индексом растительности (NDVI) и моделью RGB (видимое излучение) помогает незамедлительно выявить проблемы и быстро принять решения по их устранению.

Встроенный датчик солнечного света для точных результатов

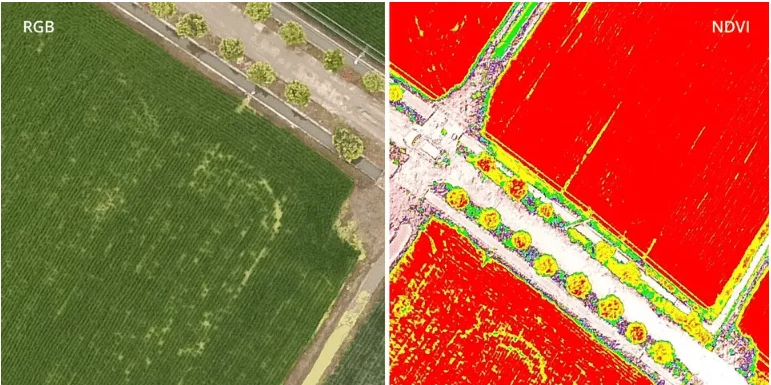

Трансляция RGB и NDVI

Встроенный спектральный датчик солнечного света в верхней части дрона определяет интенсивность солнечного излучения, что максимально увеличивает точность и стабильность получения данных в разное время суток. При совмещении с данными последующей обработки эта информация помогает получать наиболее точные результаты NDVI.

Сантиметровая точность

Получайте безупречные данные позиционирования в режиме реального времени благодаря изображениям с шести камер и системе TimeSync от DJI, которая обеспечивает измерения с точностью до сантиметра. Система TimeSync непрерывно синхронизирует работу полетного контроллера, камер RGB и NB и модуля RTK. Это обеспечивает использование наиболее точных метаданных и позиционирование в центре CMOS. Все камеры подвергаются тщательной калибровке с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

Совместимость с мобильной станцией D-RTK 2 и NTRIP

Точность позиционирования RTK можно увеличить без подключения к Интернету при работе P4 Multispectral с мобильной станцией D-RTK 2, используя протокол NTRIP (сетевая передача RTCM через Интернет) и модем 4G или точку доступа WiFi. Система способна хранить полученные со спутника данные для последующей обработки кинематики.

Эффективное решение сельскохозяйственных задач

Планирование полетов

Создание маршрутов полетов, автоматизация задач и управление полетными данными – все это возможно благодаря GS Pro, ведущему приложению по планированию полетов для iOS.

Получение данных

Эффективное получение мультиспектральных снимков больших участков с помощью P4 Multispectral и обнаружение проблемных областей.



Анализ данных

Легкий доступ и обработка данных аэросъемки путем применения отдельных показателей для каждого вида растений, а также параметров для получения желаемых результатов по здоровью культур.



Действия в соответствии с полученными данными

Принятие решений по обработке участков в соответствии с полученными с дрона данными.

Использование

Точность сельскохозяйственных операций:

В ходе активного периода возделывания культур мультиспектральные камеры могут быть полезны специалистам в сфере сельского хозяйства, т. к. они предоставляют данные электромагнитного спектра, недоступные человеческому глазу. При наличии доступа к этим данным, а также последовательно получаемым данным об индексе растительности (NDRE и NDVI), можно принимать своевременные решения по обработке культур, снижению стоимости, экономии ресурсов и максимальном увеличении урожая.

Контроль и мониторинг окружающей среды

Плановый мониторинг и осмотр растений можно проводить более эффективно с использованием P4 Multispectral. Информация, получаемая с мультиспектральных камер, может служить для контроля здоровья лесов, измерения биомассы, картографии береговых линий или прибрежной растительности, а также защиты окружающей среды и экосистем.

P4 Multispectral – это полностью интегрированный многоспектральный беспилотник, разработанный для точного сельского хозяйства и окружающей среды.
Объединение данных от шести отдельных датчиков для измерения здоровья сельскохозяйственных культур, от отдельных растений до всего
Поля, а также сорняков, насекомых и различных почвенных условий, P4 Multispectral устанавливает новый стандарт простоты использования
сельскохозяйственных беспилотников.

Основные характеристики системы

• Точные мультиспектральные изображения
  Встроенная система со стабилизацией съемки способна собирать комплексные данные прямо из коробки. Весь доступ к информации, полученной с помощью 1 RGB-камеры и мультиспектрального комплекса из 5 камер, охватывающими синий, зеленый, красный, красный край и ближний инфракрасный каналы спектра (все в 2 Мп), обеспечивает съемочный комплекс с глобальным затвором и подвесом с 3-осевой стабилизацией.
• Встроенный спектральный датчик солнечного света
  Встроенный спектральный датчик солнечного света в верхней части корпуса дрона улавливает солнечное излучение для гарантии максимальной точности и целостности собранных в разное время суток данных. В сочетании с данными пост-обработки эта информация помогает получить наиболее точные результаты NDVI.
• Трансляция в реальном времени в форматах RGB и NDVI
  Тесная интеграция с приложением DJI Ground Station Pro для планирования полета позволяет пилотам переключаться между просмотром в реальном времени RGB-видеокамеры беспилотного летательного аппарата и NDVI-выходом (Нормализованного разностного индекса растительности/Normalized Difference Vegetation Index (NDVI)) для получения мгновенной информации в полевых условиях.
• Повышение качества полетных характеристик
  Пилоты, которые вынуждены использовать во время полетных миссии несколько вариантов полезной нагрузки для беспилотника, теперь могут легко откалибровать центр тяжести летательного аппарата с помощью приложения DJI Pilot. Это поможет улучшить полетные характеристики.
• Точность данных
  Интегрированный модуль позиционирования RTK и система TimeSync предоставляют точные данные позиционирования для каждого изображения в реальном времени. Таким образом оптимизируются фотограмметрические результаты и обеспечивается точность измерений на уровне сантиметра.

Совместимое программное обеспечение

Используйте DJI Ground Station Pro для создания автоматизированных и повторяемых миссий, включая планирование полета, выполнение миссии и управление полетными данными. Собранные данные можно легко импортировать в DJI Terra или комплекс ПО от других разработчиков.

DJI Terra

DJI Terra – универсальное и простое в использовании решение для картографирования, разработанное для помощи специалистам в оцифровке реальных сценариев.

Планирование. Обработка. Анализ и исполнение.

Переведите окружающий мир в цифровой формат

Типовые задачи в DJI Terra

Полет по маршруту:

Создавайте эффективные маршруты полета, используя предварительно заданные точки а также такие настраиваемые параметры как высота, скорость, угол наклона стабилизатора, направление летательного аппарата и т. д. Для сложных задач, требующих более точных результатов, применяйте трехмерную визуализацию полета для разработки и симуляции процессов с использованием уже существующих 3D-моделей.

Автоматическое планирование миссии

Автоматизировав сложные задачи в несколько нажатий, вы сможете получать качественные снимки для создания карт и моделей, что впоследствии поможет при анализе местности и принятии решений.

Диаметрические проекции

Для важных задач, требующих точного выполнения, используйте диаметрические проекции для получения данных 3D-моделей под углом.

Картография

Создание карт в реальном времени

Благодаря возможности создания карт в реальном времени вы можете быстро сгенерировать 2D-ортомозаику площади, где проходит полет. Это не только идеально для создания подробных маршрутов полета, но и полезно для задач, требующих быстрого принятия решений на месте.

Трехмерная реконструкция

Получайте качественные и реалистичные изображения местности для таких промышленных применений как восстановление дорожно-транспортных происшествий, отслеживание процесса крупномасштабного строительства и т. д.

Анализ данных

Двух- и трехмерные измерения Получение данных о расстоянии, площади и объеме при различных видах рельефа.

Аннотация

Редактируйте обновленные измерения моделей для улучшения сообщения при работе над проектами.

Фото-инспекции

Снимки с точкой, обозначающей местоположение, могут отображаться при необходимости. Трехмерная модель наряду со снимками упрощает процесс инспекций и позволяет удостовериться в верности информации.

DJI Terra совместимо с серией квадрокоптеров Phantom 4:

• Phantom 4 RTK,
• Phantom 4 Pro V2.0,
• Phantom 4 Pro+ V2.0,
• Phantom 4 Pro,
• Phantom 4 Advanced и Phantom 4.

DJI Terra это новый этап решений для картографии

Искусственный интеллект решения для создания карт разработан для того, чтобы вывести ваши промышленные проекты на новый уровень. Он может применяться для таких специализированных задач как классификация объектов и инспекция местности.

1. Сбор данных
   Определение цели, составление плана маршрута полета и автономное получение важных данных для достижения желаемых результатов.
2. Обработка данных
   Использование современной технологии распознавания объектов для создания двух- и трехмерных данных, которые помогают получить реалистичное представление об объектах, окружающих условиях и т. д.
3. Применение данных
   Применение машинного обучения в различных отраслях промышленности. Например, в качестве алгоритмов классификации деревьев, объектов и т. д.
4. Исполнение
   Эффективное управление такими процессами управления оборудованием как автоматическая обработка полей, контроль участков, транспортировка материалов и т. д.

Версия DJI Terra Pro включает в себя:

• 2D картографирование в реальном времени
• Сельскохозяйственное применение
• Импорт файла KML
• 2D Реконструкция (Поле)
• 2D Реконструкция (Городская)
• 3D Реконструкция
• 3D планирование Миссии
