D-RTK 3 — многофункциональная станция DJI

IP67
Всепогодная защита корпуса
3 режима работы
База, ретранслятор, ровер
5 ГНСС
Устойчивый сигнал
2T4R
Усиленные прием и передача

DJI D-RTK 3 — многофункциональная станция для высокоточного позиционирования и расширения связи дронов DJI с рабочей высотой 6000 метров. Принимает 5 ГНСС на 19 частотах, устанавливает связь через 04 Enterprise 2T4R: 4 антенны принимают сигнал, 2 передают. Работает D-RTK 3 в трех режимах: базовая станция, ретранслятор и ровер.

DJI D-RTK 3 имеет класс защиты IP67, работает при температурах от −30 до 55 °C. Совместима с дронами Matrice 4E/4T/4D/4TD, Matrice 300/350 RTK, Matrice 400, Matrice 30 Series, Mavic 3D/3TD, Mavic 3 Enterprise Series, Inspire 3, Agras T60/T50/T25/T40/T20P и FlyCart 30/100.

360 000 ₽
С учётом НДС 22%

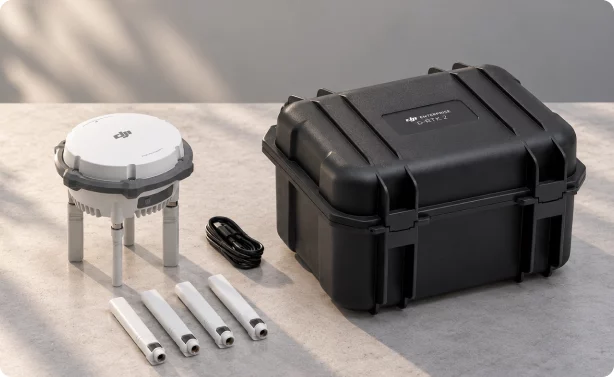

Комплектность
Статьи
RTK квадрокоптеры и их применение RTK квадрокоптеры и их применение
Дроны DJI для умного земледелия. Запуск беспилотного агросервиса «НижегородАвиа» Дроны DJI для умного земледелия. Запуск беспилотного агросервиса «НижегородАвиа»
Официальный дилер DJI
Оригинальная продукция с официальной гарантией и полной комплектацией
Гарантия 12 месяцев
Гарантийное обслуживание и техническая поддержка
Доставка по всей России
Отправка в любой регион с возможностью страхования груза
Техническая поддержка
Помощь специалистов по настройке, эксплуатации и выбору оборудования

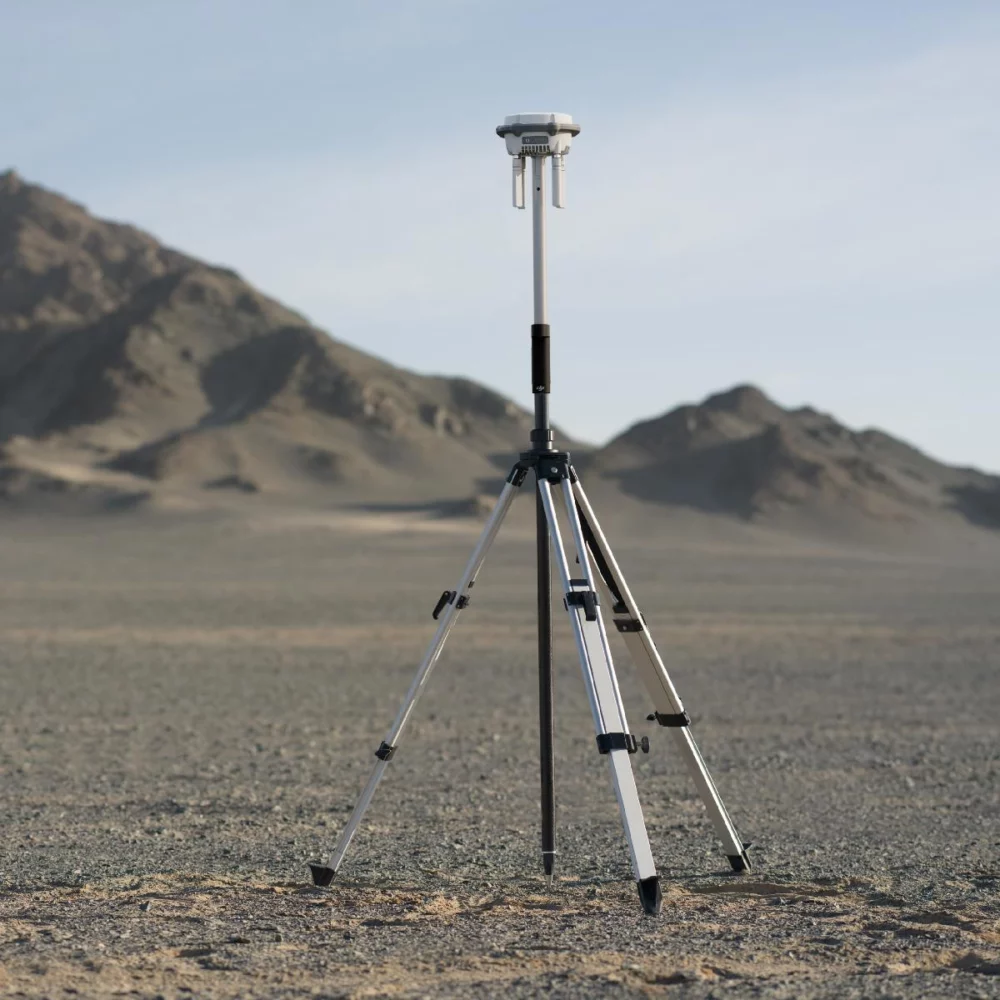

D-RTK 3 — многофункциональная станция DJI

Многофункциональная станция DJI D-RTK 3

Объединяет ГНСС-приёмник, систему связи O4 Enterprise и инерциальный блок в одном устройстве. Закрывает три задачи: сантиметровая точность, расширение дальности связи и сбор наземных контрольных точек. Применяется в геодезии, сельском хозяйстве, промышленных инспекциях, кинематографе и поисково-спасательных операциях.

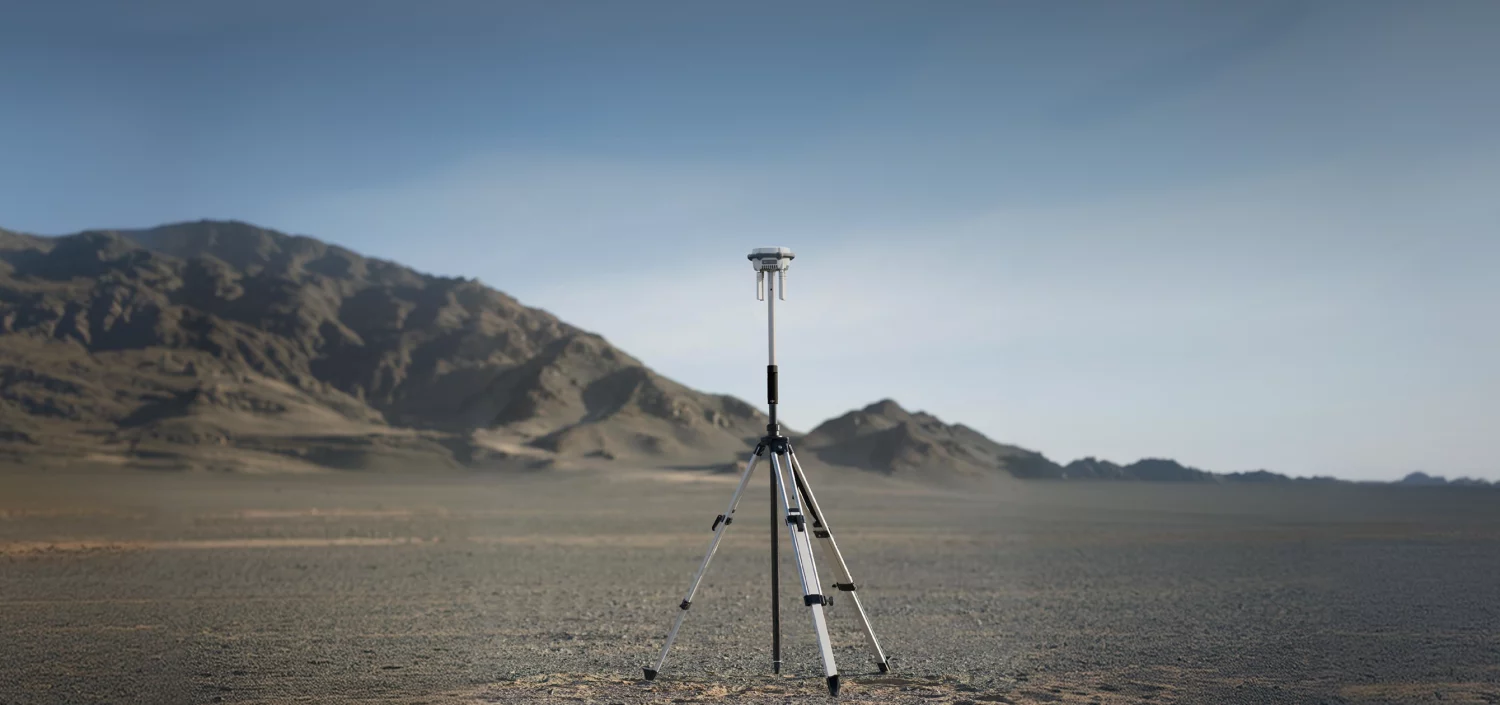

D-RTK 3 — многофункциональная станция DJI

Сферы применения

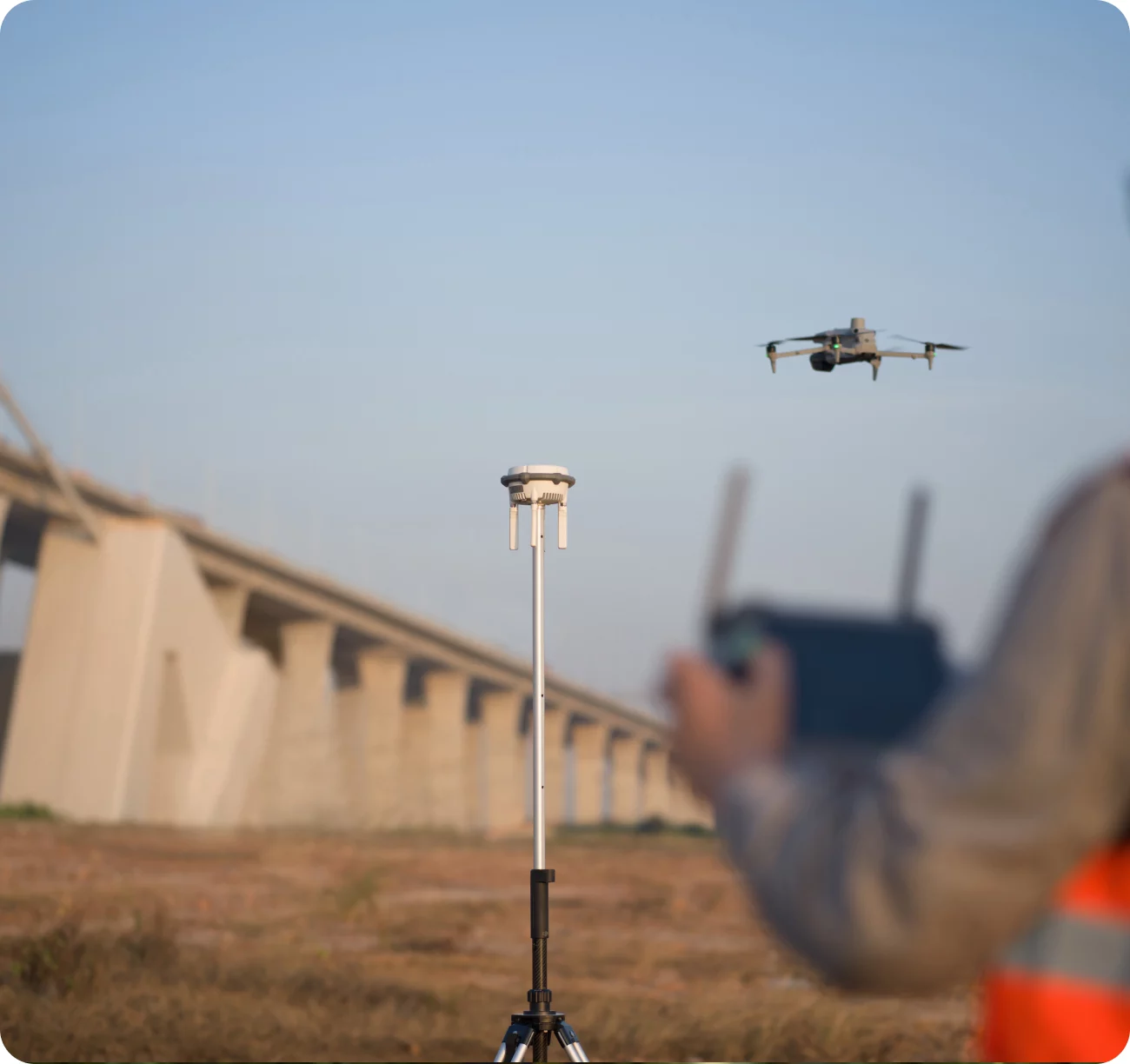

Станция D-RTK 3 востребована в геодезии и картографии — ровер заменяет традиционный приёмник и позволяет собирать контрольные точки с компенсацией наклона без штатива. В сельском хозяйстве одна станция обслуживает весь парк дронов Agras, рассылая RTK-поправки без отдельной настройки каждой машины. На промышленных объектах ретранслятор устанавливается на высшей точке и обеспечивает связь там, где прямая видимость между пультом и дроном невозможна. В кинематографии станция гарантирует повторяемость кадра с точностью до сантиметра в разные дни съёмок, а в строительстве — контроль объёмов земляных работ и отметок.
0,8 см + 1 ppm
горизонтальная точность (RTK, статика)
1,5 см + 1 ppm
вертикальная точность
до 40 км
дальность связи (Matrice 400)
до 25 км
дальность в режиме ретранслятора
Три режима работы
Базовая станция — сантиметровая точность для всего парка БПЛА, дальность до 40 км для Matrice 400, до 7 часов работы. Ретранслятор — устанавливается на возвышенности, обходит препятствия, увеличивает дальность до 25 км, до 4 часов работы. Ровер — портативный ГНСС-приёмник с компенсацией наклона до 60°, связь по Bluetooth 5.1, экспорт в DJI Terra, до 10 часов работы.

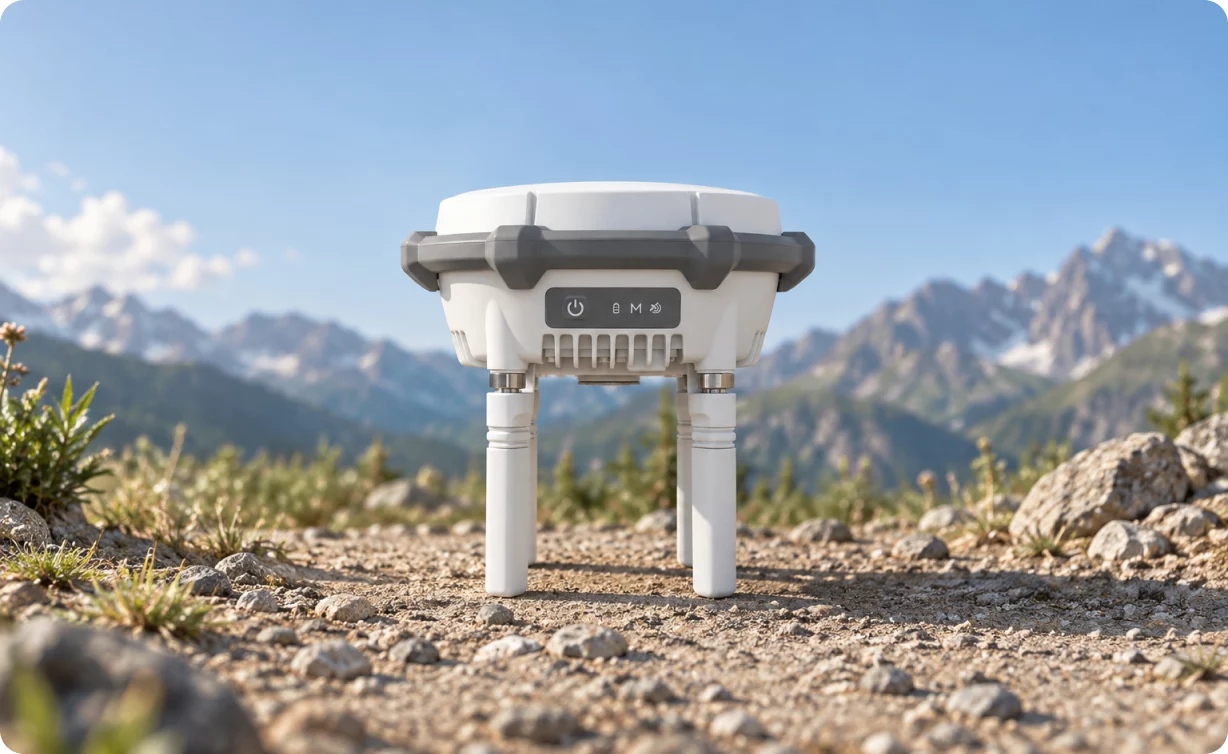

D-RTK 3 — многофункциональная станция DJI
ГНСС-приёмник и связь O4 Enterprise
Приём 5 ГНСС на 19 частотах (GPS, BeiDou, Galileo, ГЛОНАСС, QZSS) плюс L-диапазон без интернета. Надёжность инициализации >99,9%. Связь O4 Enterprise с 4 направленными антеннами 2T4R, автоматический выбор канала, заменяемые разъёмы SMA. Совместима с Matrice 4E/4T/4D/4TD, 300/350 RTK, 400, Mavic 3 Enterprise, Inspire 3, Agras T100/T60/T50/T25/T40/T20P и FlyCart 30/100.
D-RTK 3 — многофункциональная станция DJI

Характеристики

ГНСС-приемник
Частота ГНСС
GPS: L1 C/A, L2C, L5; BDS: B1I, B2I, B3I, B2C, B2a, B2b; GALILEO: E1, E5a, E5b, E6; ГЛОНАСС: L1, L2; QZSS: L1 C/A, L2C, L5; L-диапазон
Точность системы
Сетевая RTK-калибровка**: Горизонтальная: 1,0 см (среднеквадратичное значение) + 1 ppm; Вертикальная: 3,0 см (среднеквадратичное значение) + 1 ppm. Точность RTK в режиме мобильной станции (стационарная съемка)*: Горизонтальная: 0,8 см (среднеквадратичное значение) + 1 ppm; Вертикальная: 1,5 см (среднеквадратичное значение) + 1 ppm. Точность RTK (съемка с наклоном)***: Диапазон углов: от 0° до 60°; Горизонтальная: 8 мм + 0,7 мм/° наклона (точность <2 см в пределах 30°). * Точность измерения зависит от различных факторов. Это значение получено в нормальных условиях при беспрепятственном обзоре, хорошем распределении спутников, низкой ионосферной активности и отсутствии электромагнитных помех или многолучевого распространения. ** Точность калибровки координат базовой станции зависит от различных факторов. Для геодезических работ, высокоточных траекторий полетов и т. д. рекомендуется калибровать в периоды неактивной ионосферы, в открытой, беспрепятственной среде без электромагнитных помех или многолучевого распространения, используя четыре или более систем GNSS. *** Интенсивные вибрации и быстрые вращения могут влиять на точность инерциального измерительного блока.
Точное позиционирование по точкам на основе спутниковых данных
Поддерживаемые частоты: BDS B2b, GALILEO E6, L-диапазон**; Время сходимости: 20 минут; Горизонтальное отклонение: 30 см (среднеквадратичное значение); Вертикальное отклонение: 40 см (среднеквадратичное значение) * Точность измерения зависит от различных факторов. Это значение получено в нормальных условиях при беспрепятственном обзоре, хорошем распределении спутников, низкой ионосферной активности и отсутствии электромагнитных помех или эффектов многолучевого распространения. ** Будет добавлена поддержка в последующих версиях.
Дифференциальный формат передачи данных
При использовании в качестве базовой или ретрансляционной станции записывает необработанные данные наблюдений RTCM 3.2 в формате DAT. В режиме мобильной станции или в режиме калибровки для базовой и ретрансляционной станций: 1. Поддерживает протоколы RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7; 2. Рекомендуется использовать приемники, поддерживающие четыре или более систем GNSS.
Надежность инициализации
>99,9%
Передача видео
Система передачи видео
O4 Enterprise
Рабочая частота
Режим ретрансляционной станции: O4: 2,4 ГГц/5,2 ГГц/5,8 ГГц; Режим базовой станции: O4: 2,4 ГГц/5,8 ГГц; Режим мобильной станции: BLE: 2,4 ГГц. Допустимая рабочая частота может различаться в зависимости от страны и региона.
Мощность передатчика
В диапазоне 2,4000 ГГц – 2,4835 ГГц: <33 дБм (FCC); <20 дБм (CE/SRRC/MIC). В диапазоне 5,150 ГГц – 5,250 ГГц: <23 дБм (CE/FCC). В диапазоне 5,725 ГГц – 5,850 ГГц: <33 дБм (FCC); <30 дБм (SRRC); <14 дБм (CE).
Bluetooth
Протокол Bluetooth 5.1; Частота от 2,400 ГГц до 2,4835 ГГц; Мощность передатчика (EIRP) <10 дБм.
Максимальная дальность передачи сигнала (без препятствий и помех)
Режим базовой станции: 1. Между D-RTK 3 и Matrice 400: FCC: 40 км; SRRC/CE/JP: 20 км. 2. Между D-RTK 3 и другими летательными аппаратами: FCC: 15 км; SRRC: 12 км; CE/JP: 8 км. Режим мобильной станции: Между D-RTK 3 и мобильными устройствами: 30 м. Измерено в открытой местности без помех. Приведенные выше данные показывают максимальную дальность связи для односторонних полетов без возврата в соответствии с каждым стандартом. Всегда обращайте внимание на напоминания о возврате домой в приложении во время полета.
Максимальная дальность передачи в режиме ретрансляционной станции (без препятствий и помех)
FCC: Расстояние между БПЛА и ретрансляционной станцией: 25 км; Расстояние между ретрансляционной станцией и пультом дистанционного управления/док-станцией DJI 3: рекомендуется в пределах 1 км и максимум 3 км.
SRRC: Расстояние между БПЛА и ретрансляционной станцией: 12 км; Расстояние между ретрансляционной станцией и пультом дистанционного управления/док-станцией DJI 3: рекомендуется в пределах 1 км и максимум 3 км.
CE: Расстояние между БПЛА и ретрансляционной станцией: 10 км; Расстояние между ретрансляционной станцией и пультом дистанционного управления/док-станцией DJI 3: рекомендуется в пределах 300 метров и максимум 1 км.
* Развертывание ретрансляционной станции следует проводить только после полевого обследования. Если в выбранном месте имеются помехи или препятствия, и результаты обследования показывают «Не подходит для развертывания док-станции», «Невозможно использовать RTK-позиционирование» или указывают на другие неподходящие условия, это место не рекомендуется. Это может повлиять на такие функции, как обновление ретрансляционной станции и загрузка журналов. Рекомендуется устанавливать ретрансляционную станцию на крышах, вершинах башен или в других возвышенных, незагроможденных и свободных от помех местах.
** Измерения проводились в открытой среде без помех. Приведенные выше данные показывают максимальную дальность связи для односторонних полетов без возврата в соответствии с каждым стандартом. Всегда обращайте внимание на напоминания о возврате домой (RTH) в приложении во время полета. Ретрансляционную станцию следует размещать на возвышенном, незагроможденном месте, чтобы обеспечить четкую связь между пультом дистанционного управления и летательным аппаратом.
Максимальная дальность передачи сигнала (при наличии сильных препятствий и помех)
Сильные помехи: центры городов, примерно 1,5-5 км; Средние помехи: пригороды, примерно 5-15 км; Микропомехи: отдаленные районы/приморские зоны, примерно 15-25 км. Данные проверены в соответствии со стандартами FCC в условиях отсутствия препятствий, характерных для типичных помех. Данные приведены только для справки и не гарантируют фактическую дальность полета.
Максимальная дальность передачи сигнала (при наличии малых препятствий и помех)
Низкий уровень помех и препятствия от зданий: приблизительно 0-0,5 км; Низкий уровень помех и препятствия от деревьев: приблизительно 0,5-3 км. Данные проверены в соответствии со стандартами FCC в условиях отсутствия препятствий, характерных для типичных помех. Данные приведены только для справки и не гарантируют фактическую дальность полета.
Эффект расширения зоны действия в режиме ретрансляционной станции
Повышение производительности ретрансляционной станции: При наличии сильных препятствий (например, зданий, гор): повышение производительности в 3-5 раз; При наличии слабых препятствий (например, деревьев, стекла): повышение производительности в 1-3 раза. Ретрансляционная станция должна быть размещена на возвышенности, в месте, свободном от препятствий и помех.
Антенна
OcuSync 4 и 4 внешние направленные антенны, 2T4R. Антенна использует стандартный разъем SMA с обратной полярностью.
Электротехнические параметры
Мощность
Многофункциональная станция D-RTK 3: Релейная станция: 14,5 Вт*; Базовая станция: 7 Вт; Переносная станция: 6,2 Вт*. * Максимальное энергопотребление без нагрева. При подключении к источнику питания USB-C с напряжением выше 9 В максимальное энергопотребление с нагревом составляет 36,5 Вт. D-RTK 3 Релейная станция стационарного развертывания: Релейная станция: 14,5 Вт** ** Максимальное энергопотребление без нагрева. При подключении к источнику питания PoE типа 4 максимальное энергопотребление с нагревом составляет 36,5 Вт.
Выходной порт питания
Многофункциональная станция D-RTK 3: USB Type-C; Реле D-RTK 3, стационарная версия: USB Type-C и порт Ethernet (PoE).
Поддерживаемый адаптер питания
Многофункциональная станция D-RTK 3: протокол USB PD 3.0, выходное напряжение 9–15 В, адаптер (например, портативное зарядное устройство DJI 65 Вт). (при использовании не рекомендованного зарядного устройства, например, с выходным напряжением 5 В, зарядка D-RTK 3 возможна только после выключения питания).
Версия D-RTK 3 Relay для стационарного развертывания: выходной порт PoE док-станции DJI Dock 3. Блоки питания PoE сторонних производителей: IEEE 802.3bt Type 4 (PoE++): выходное напряжение 52–57 В, максимальная мощность 99,9 Вт; IEEE 802.3bt Type 3 (PoE++): выходное напряжение 50–57 В, максимальная мощность 60 Вт; IEEE 802.3at Type 2 (PoE+): выходное напряжение 50–57 В, максимальная мощность 30 Вт.
Время работы от батареи
Многофункциональная станция D-RTK 3: Релейная станция: 4 часа; Базовая станция: 7 часов; Передвижная станция: 10 часов; Стационарная версия релейной станции D-RTK 3: Релейная станция: 4 часа** * Производительность батареи может снижаться при низких температурах; рекомендуется использовать адаптеры питания, поддерживающие протокол USB PD 3.0. ** При питании от PoE батарея устройства переходит в режим сохранения заряда и не заряжается полностью. После отключения PoE встроенная батарея обеспечивает до 2 часов работы.
Требования к интернет-кабелю
Многофункциональная станция D-RTK 3: интернет не поддерживается. Реле D-RTK 3, стационарная версия: требуется витая пара Cat 6 длиной ≤100 метров и с внешним диаметром 5,5-6,5 мм.
Батарея
Емкость LiPo-аккумулятора: 6500 мАч; Энергетическая ценность: 46,8 Вт·ч.
Технические параметры
Рабочая высота
До 6000 метров
Диапазон рабочих температур
Многофункциональная станция D-RTK 3: от -20 до 55 °C; Стационарная версия реле D-RTK 3: от -30 до 55 °C
1. В условиях нормальной температуры зарядка будет ограничена, если температура корпуса устройства превысит 48°C (118,4°F). Полная зарядка возобновится после охлаждения; 2. После хранения/использования при низких температурах устройство необходимо переместить в условия нормальной температуры и дать ему прогреться до тех пор, пока внутренняя температура батареи не превысит 0°C (32°F) перед зарядкой; 3. После хранения/использования при высоких температурах устройство необходимо переместить в условия нормальной температуры и дать ему остыть до тех пор, пока внутренняя температура батареи не станет ниже 45°C (113°F) перед зарядкой; 4. При подключении к источнику питания PoE типа 4 стационарная версия реле D-RTK 3 включает нагрев для запуска при низких температурах.
Степень защиты
Многофункциональная станция D-RTK 3: IP67
Реле D-RTK 3, стационарная версия*: IP67
Пожалуйста, соблюдайте требования, указанные в инструкции по оценке степени защиты IP67. Измерения проводились в контролируемой среде. Степень защиты IP не является постоянной и может снижаться из-за износа изделия. Убедитесь, что все резиновые заглушки портов и радиатор DJI Cellular Dongle 2 установлены правильно.
* Резиновое уплотнение на входном порту PoE стационарной версии обеспечивает защиту класса IPX5. Для защиты IP67 требуется установка специального разъема порта PoE и кабеля. При подключении кабеля Ethernet используйте прилагаемый кабельный разъем (гофрированная трубка и заглушка для гофрированной трубки). Кабель должен быть водонепроницаемым витым парным кабелем категории Cat 6 или выше, предназначенным для наружного применения, с внешним диаметром от 5,5 до 6,5 мм.
Устойчивость к удару от падения
С высоты до 2 метров с опорой
Размеры
Многофункциональная станция D-RTK 3: 163 мм × 89 мм (без направленных антенн OcuSync); Стационарная версия ретранслятора D-RTK 3: 163 мм × 344 мм.
Масса
Многофункциональная станция D-RTK 3: приблизительно 1,26 кг; Стационарная версия реле D-RTK 3: приблизительно 2,24 кг.
Показать все характеристики

ПО

DJI Enterprise App — сбор наземных контрольных точек в режиме ровера

Приложение для Android 10+, через которое DJI D-RTK 3 подключается по Bluetooth 5.1 для сбора координат GCP с компенсацией наклона, преобразования координат в плоскости и экспорта точек напрямую в DJI Terra.

DJI Terra — PPK-обработка и построение 3D-моделей

Настольное ПО для Windows, выполняющее постобработку ГНСС-данных одним кликом, генерацию ортофотопланов, облаков точек и 3D-моделей по снимкам с дронов DJI. Принимает файлы меток ровера и сырые данные базовой станции в формате .dat.

DJI Assistant 2 (Enterprise Series) — обновление прошивки и диагностика станции

Программа для Windows и macOS, через которую обновляется ПО D-RTK 3, переключаются режимы работы, считываются логи и проводится диагностика устройства при подключении по USB-C.

DJI Pilot 2 — управление дроном и настройка RTK-источника

Приложение на пульте DJI RC, через которое оператор выбирает источник RTK-поправок (D-RTK 3 или сетевой NTRIP), планирует миссии, переключает режимы станции и контролирует статус связи в реальном времени.

FAQ

Чем D-RTK 3 отличается от D-RTK 2?

D-RTK 3 добавляет режим ретранслятора, режим ровера с компенсацией наклона, поддержку O4 Enterprise (против OcuSync 2.0 у D-RTK 2), 5 ГНСС на 19 частотах (против 4 систем у D-RTK 2) и класс защиты IP67.

Сколько весит станция?

Многофункциональная версия 1,26 кг, а стационарная версия ретранслятора 2,24 кг.

На какой максимальной высоте работает D-RTK 3?

До 6000 метров над уровнем моря.

Какая батарея используется?

LiPo, 6500 мАч, 46,8 Вт·ч.

Можно ли заряжать станцию от любого адаптера?

Рекомендуется USB PD 3.0, 9–15 В (например, DJI 65W). При использовании 5 В зарядка возможна только в выключенном состоянии.

Как переключить режим работы?

Двумя способами: нажать кнопку питания три раза или подключить станцию к пульту по USB-C и переключить в DJI Pilot 2.

Какой индикатор соответствует каждому режиму?

Зелёный — базовая станция, синий — ретранслятор, жёлтый — ровер.

Можно ли использовать станцию в нескольких режимах одновременно?

Нет, одновременно активен только один режим.

Нужно ли перенастраивать станцию при переключении режимов?

Нет, режим переключается аппаратно (тройное нажатие) или через ПО. Настройки сохраняются для каждого режима отдельно.

Можно ли использовать D-RTK 3 как обычный ГНСС-приёмник без дрона?

Да, в режиме ровера станция работает как самостоятельный ГНСС-приёмник для сбора точек.

Доступен ли режим ретранслятора в России?

Режим ретранслятора требует частот 5,2 и 5,8 ГГц. В России и ряде других стран этот режим может быть недоступен — проверяйте местное регулирование частот.

Сколько дронов может одновременно подключаться к базовой станции?

Неограниченное количество — все дроны в радиусе действия получают поправки.

Нужно ли настраивать каждый дрон отдельно?

Нет. Дроны автоматически подключаются к базовой станции после первого сопряжения.

Как установить координаты базовой станции у D-RTK 3?

Тремя способами: сетевая RTK-калибровка, PPP-калибровка или ручной ввод известных координат.

Что такое версия D-RTK 3 для стационарного развёртывания?

D-RTK 3 Relay Fixed Deployment Version предназначена для постоянной установки на открытом воздухе с PoE-питанием и Ethernet-портом.

Можно ли подключить ретранслятор к DJI Dock 3?

Да, стационарная версия ретранслятора совместима с DJI Dock 3 через PoE-выход.

Можно ли использовать ровер с iOS?

Нет, DJI Enterprise App поддерживается только на Android 10+.

Что такое среднеквадратичное значение (RMS) в спецификации точности?

Статистическая мера погрешности означает, что 68 % измерений попадают в указанный диапазон при нормальных условиях.

Влияет ли ионосфера на точность?

Да. Рекомендуется калибровать в периоды неактивной ионосферы, используя 4+ ГНСС-системы.

Можно ли заменять антенны?

Да, антенны используют разъём SMA с обратной полярностью и заменяемы.

Что происходит при потере связи ретранслятора?

Дрон автоматически инициирует возврат домой (RTH). Оператор получает предупреждение в приложении.

Можно ли использовать D-RTK 3 с дронами других производителей?

Нет, станция работает только с дронами DJI Enterprise.

Что такое «зарезервированный порт» на корпусе D-RTK 3?

Порт в нижней части, который в данный момент не поддерживает никаких функций и не снимается. Предназначен для будущих обновлений.
