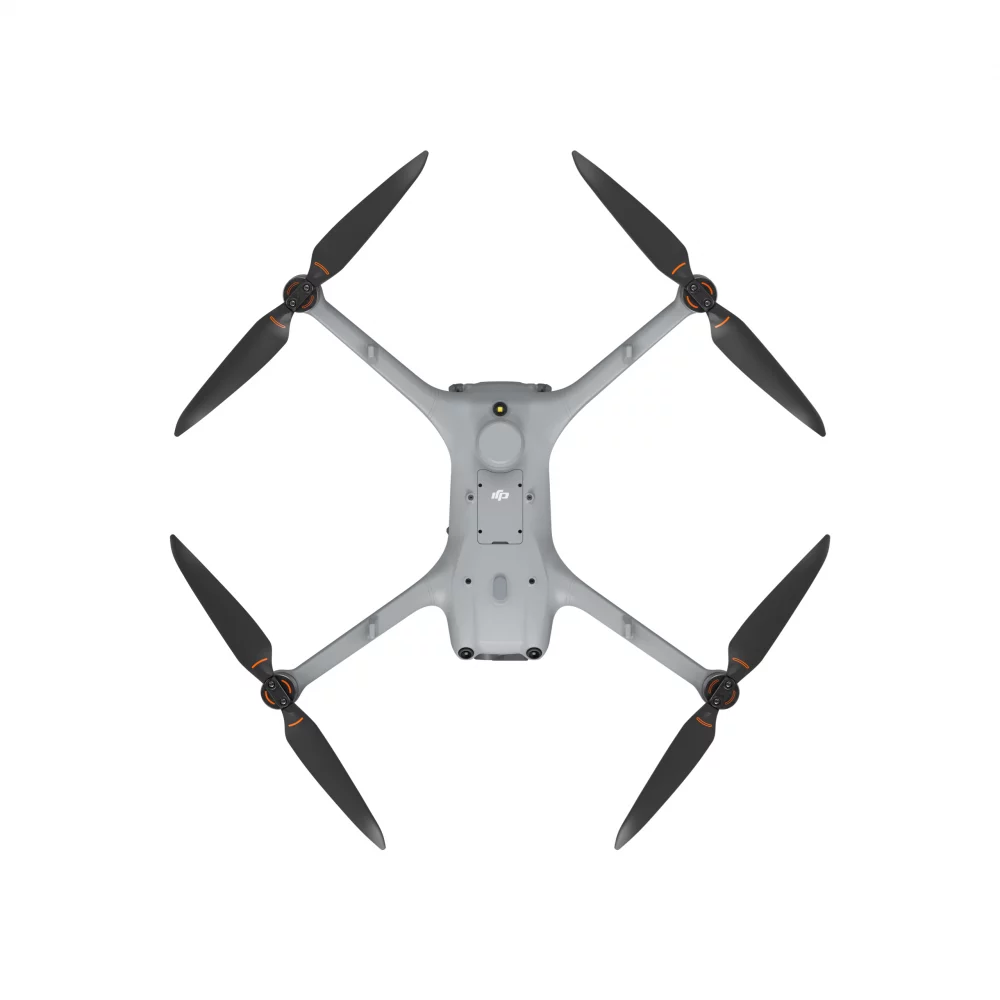

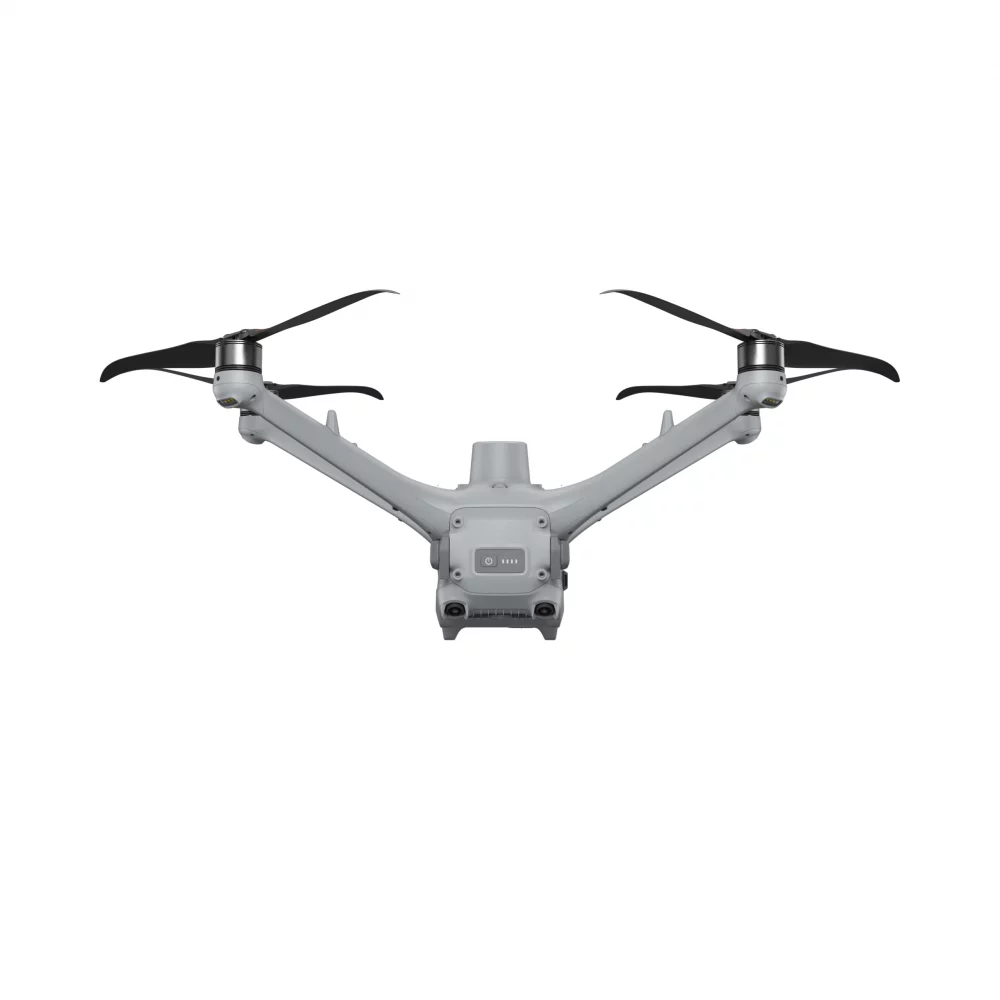

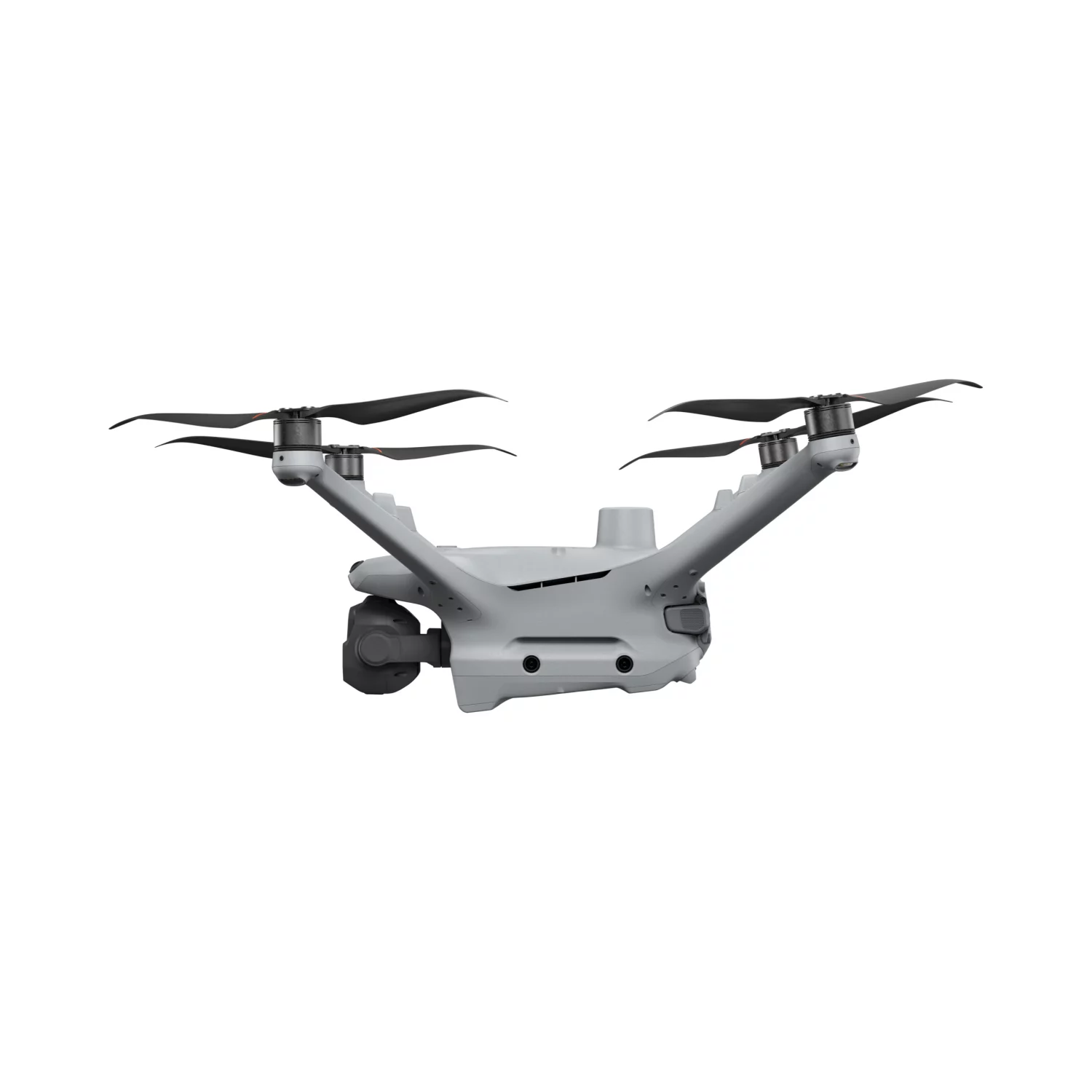

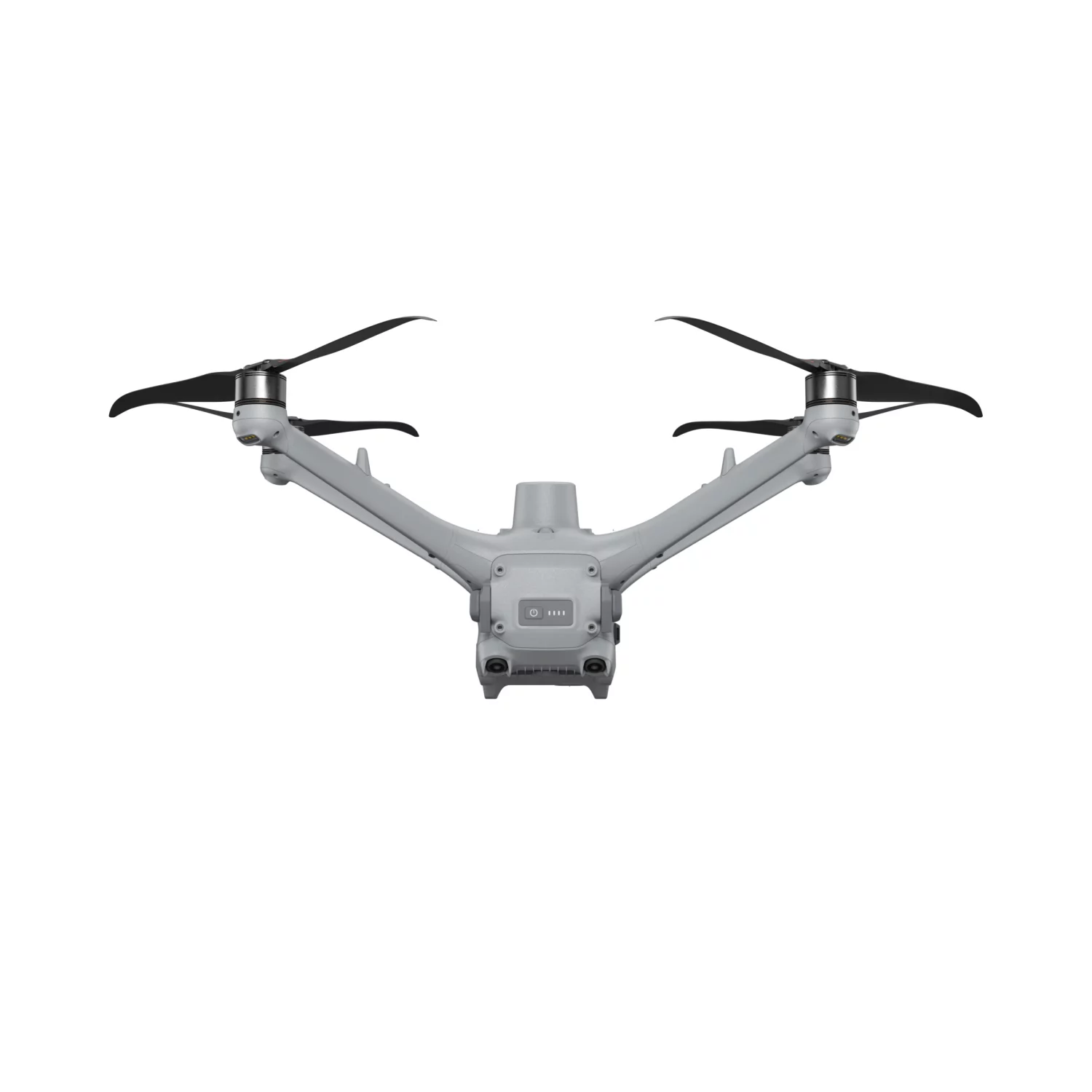

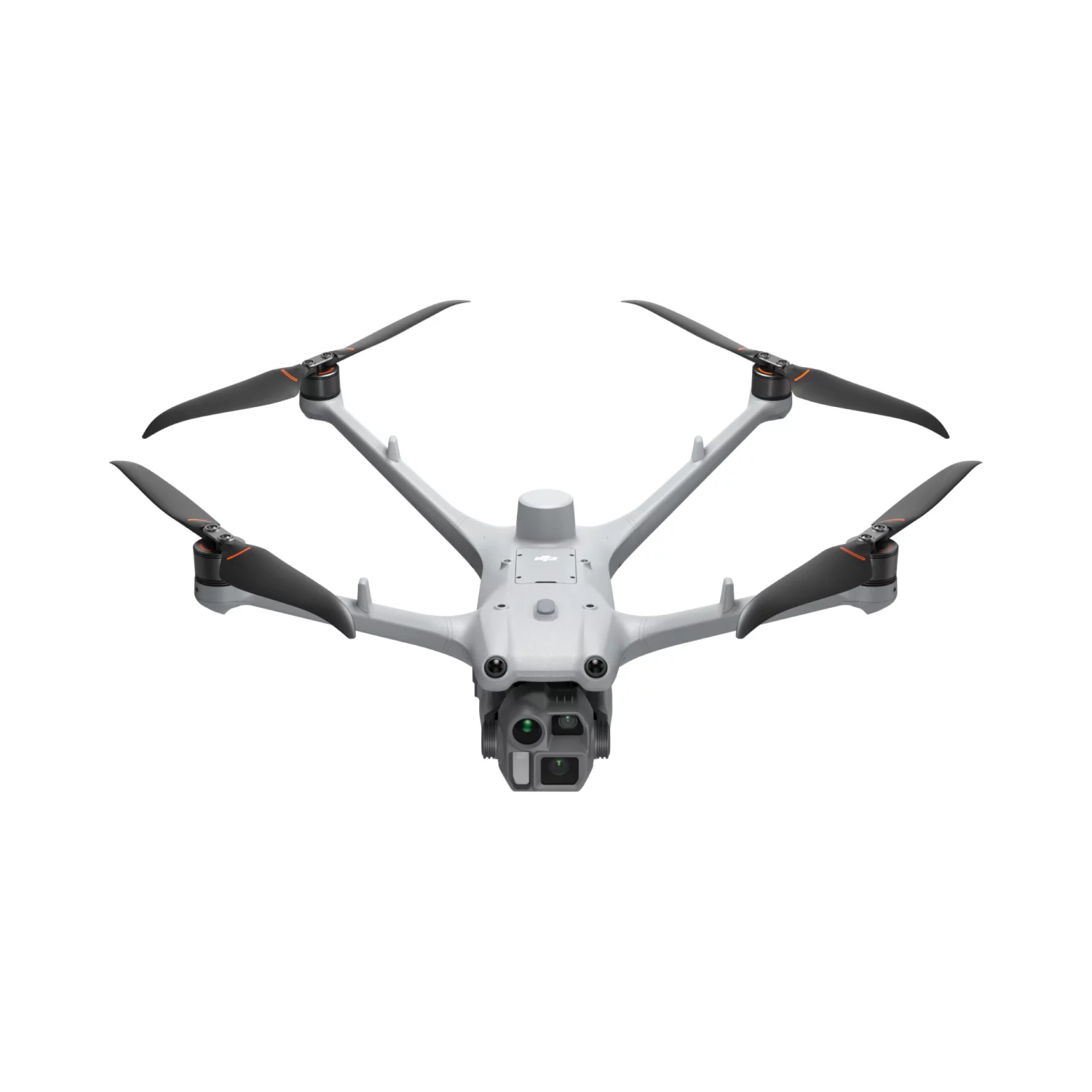

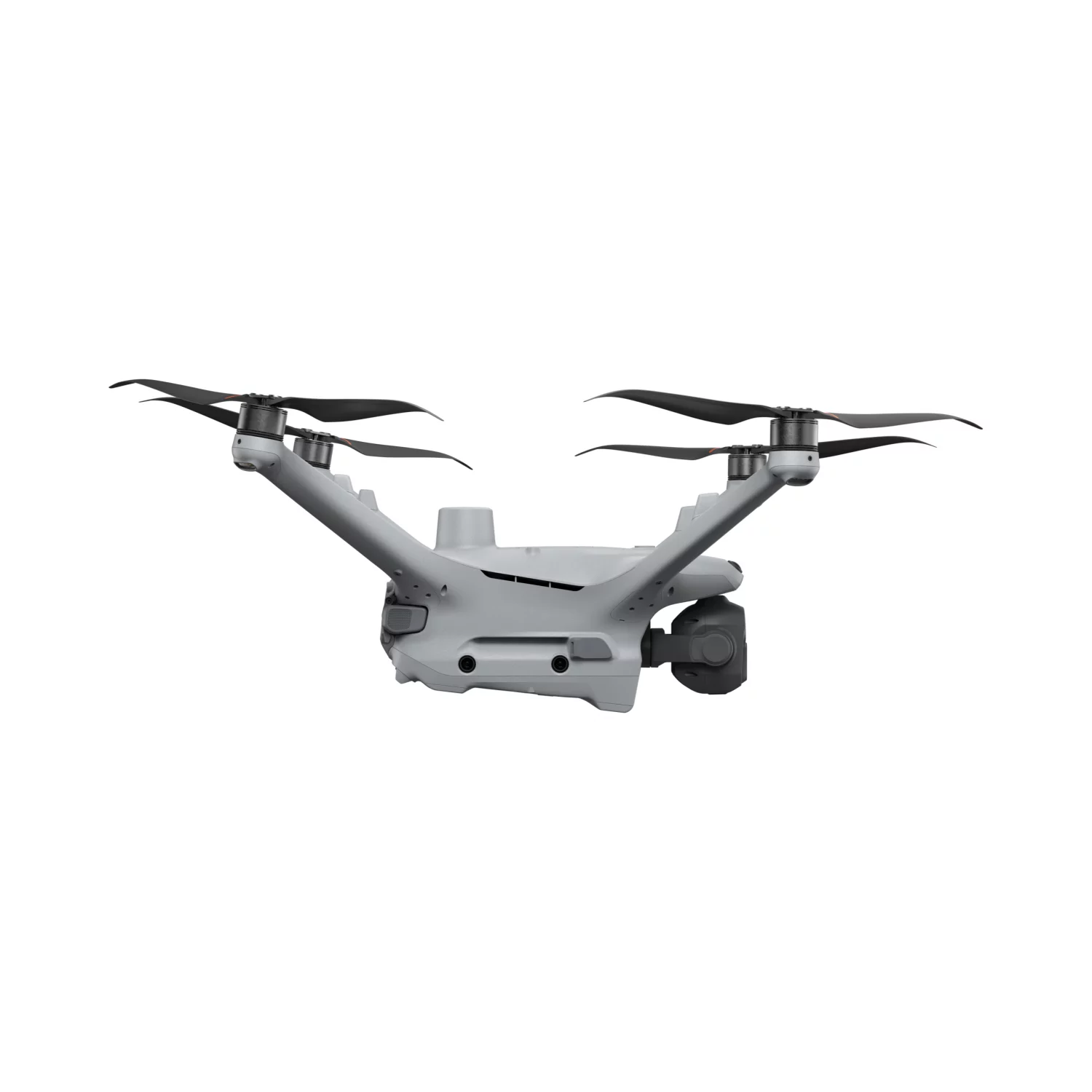

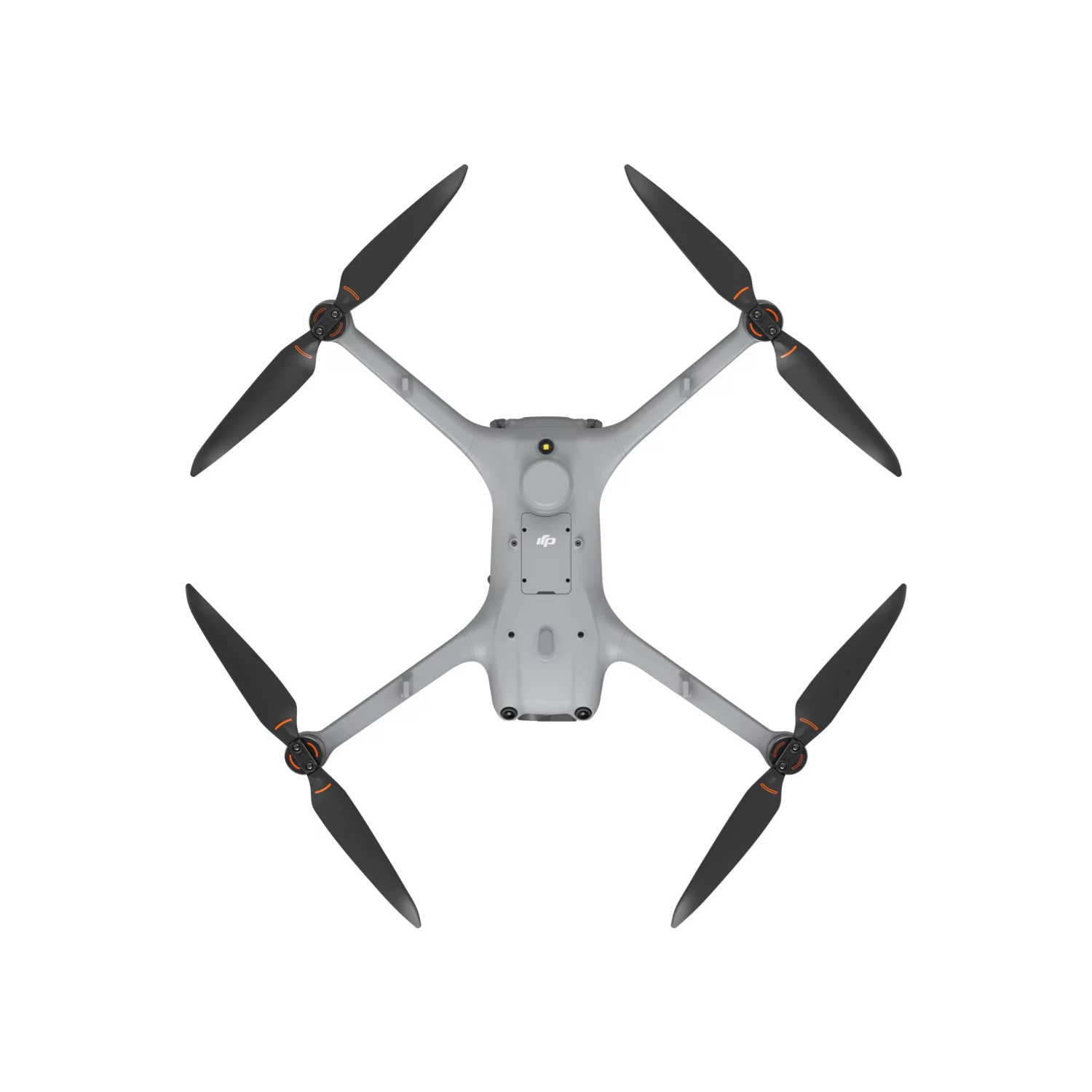

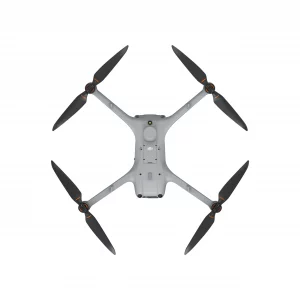

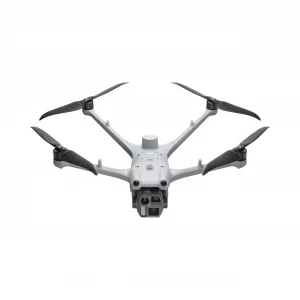

Промышленный БПЛА DJI Matrice 4D для Dock 3

DJI Matrice 4D — промышленный БПЛА для автономного картографирования и инспекций

DJI Matrice 4D — флагманский промышленный дрон, спроектированный для работы в связке с дронопортом DJI Dock 3. Аппарат построен на трехкамерной системе: широкоугольная камера 4/3 CMOS с механическим затвором, средняя телекамера 1/1,3″ CMOS 48 МП и телекамера 1/1,5″ CMOS 48 МП с 16-кратным цифровым зумом. Комплекс дополнен лазерным дальномером на 1800 метров, всенаправленной системой обхода препятствий на базе бинокулярного технического зрения и 3D-инфракрасного датчика, а также встроенным RTK-модулем для сантиметрового позиционирования. Класс защиты IP55 и рабочий диапазон температур от −20 до 50 °C обеспечивают эксплуатацию в условиях пыли, осадков и перепадов температур.

Промышленный БПЛА подойдет организациям, которым требуется автоматизация сбора геопространственных данных: топографическая съемка местности, инспекция линейных объектов, мониторинг промышленных площадок, контроль строительства и экологический надзор. Совместимость с дронопортом DJI Dock 3, станцией D-RTK 3, пультом RC Plus 2 Enterprise и облачной платформой FlightHub 2 формирует замкнутый цикл автономных операций от планирования маршрута до загрузки результатов.

Полезная нагрузка DJI Matrice 4D составляет 200 грамм и позволяет интегрировать газоанализаторы Sniffer4D Nano 2 Plus, метан-детектор BL-CH4 MINI 3 Pro, громкоговоритель DJI AS1 и прожектор DJI AL1, расширяя применимость в нефтегазовом секторе, городском мониторинге и общественной безопасности.

Основные технические характеристики DJI Matrice 4D

Трехкамерная система съемки

DJI Matrice 4D несет три независимые камеры на одном 3-осевом гимбале. Каждая камера решает свою задачу. Широкоугольная с механическим затвором используется для ортофотопланов и фотограмметрии без эффекта «смаза» при движении на скорости до 21 м/с. Средняя телекамера для инспекций на средних дистанциях, способна распознавать трещины и крепеж с 10 метров. Телекамера для детального контроля удаленных объектов — с ней можно прочесть надписи и маркировки с 250 метров, а ее гибридный зум 112× позволяет вести инспекцию дронами на дистанциях, недоступных для наземных бригад. Все три объектива оснащены подогревом против запотевания.

Таблица характеристик камер DJI Matrice 4D

Лазерный дальномер

Лазерный дальномер DJI Matrice 4D — это измерительный инструмент, интегрированный в телеметрию дрона. Координаты цели рассчитываются в реальном времени с учетом угла наклона луча, высоты висения и ориентации дрона. Дальномер помогает в инспекции и мониторинге объектов на больших расстояниях, где подлелать ближе — опасно и нецелесообразно.

Краткая таблица характеристик лазерного дальномера

Система обхода препятствий

Всенаправленная система обхода препятствий построена на бинокулярной системе технического зрения, дополненной 3D-инфракрасным датчиком внизу дрона. Диапазон обнаружения вперед до 200 метров, диапазон измерения по направлениям от 0,5 до 20 метров. Эффективная скорость обхода: вперед до 15 м/с, назад 12 м/с, вбок 10 м/с, вверх и вниз 6 м/с. Существует также опциональный модуль обнаружений препятствий на основе LiDAR + миллиметрового радара, который детектирует провода толщиной 12 мм на скорости до 15 м/с — необходимо для промышленного применения БПЛА вблизи ЛЭП и контактных сетей. Встроенный RTK-модуль обеспечивает точность висения ±0,1 метра по вертикали и горизонтали.

Летно-технические характеристики DJI Matrice 4D

Максимальное время полета 54 минуты, время висения 47 минут, максимальная горизонтальная скорость 21 м/с в спортивном режиме и 15 м/с в нормальном с активным обходом препятствий. Максимальная дальность полета 43 километра, радиус действия 10 километров, а максимальная высота взлета 6500 метров с устойчивостью к ветру до 12 м/с. Батарея Li-ion 6S емкостью 6768 мА·ч рассчитана на 400 циклов, поддерживает подогрев для зарядки при низких температурах и заряжается через Dock 3 от 15% до 95% примерно за 27 минут. Система передачи видео DJI O4+ Enterprise с 8 антеннами 2T4R обеспечивает дальность до 25 километров и задержку от дрона до Dock 3 около 100 миллисекунд.

Совместимость с дронопортом DJI Dock 3

DJI Dock 3 формирует замкнутый цикл автономных операций: планирование маршрута в облачной платформе FlightHub 2, автоматический взлет, выполнение миссии, посадка, зарядка и передача данных — все это без присутствия оператора на месте. Dock 3 работает в температурном диапазоне от −30 до 50 °C, поддерживает удаленное обновление прошивки и миссии по расписанию. Для расширения зоны покрытия в условиях препятствий и горной местности дополнительно применяется станция DJI D-RTK 3 в режиме ретранслятора. По необходимости можно вмешаться в работу дрона и включить ручное управление с пультом DJI RC Plus 2 Enterprise.

Навигация и точность

Встроенный в DJI Matrice 4D RTK-модуль обеспечивает точность висения ±0,1 метр по вертикали и горизонтали. Поддержка GNSS: GPS + BeiDou + Galileo + QZSS + ГЛОНАСС (QZSS и ГЛОНАСС работают только при активном RTK). Точность визуального позиционирования: ±0,1 м (вертикаль), ±0,3 м (горизонталь).

Сферы применения DJI Matrice 4D

Инспекция инфраструктуры

Регулярная инспекция промышленными дронами ЛЭП, мостов, вышек связи и фасадов зданий позволяет компаниям выявлять дефекты на ранней стадии и предотвращать аварийные ситуации, снижая расходы на внеплановый ремонт. Телекамера с гибридным зумом 112× распознает трещины, коррозию и состояние крепежа с дистанции 10–250 метров — дрону не требуется приближаться к объекту, что исключает риск крушения и упрощает работу в сложных условиях. Лазерный дальномер рассчитывает координаты выявленного дефекта в реальном времени с учетом RTK-позиции дрона, и эти данные сразу доступны для передачи в эксплуатационный отчет.

Подогрев объективов всех трех камер предотвращает запотевание при утренних вылетах и работе в условиях повышенной влажности, продлевая временные окна для съемки. Маршруты по склонам и геометрические маршруты в FlightHub 2 автоматизируют облет конструкций сложной формы — оператор задает траекторию один раз, и дрон повторяет ее при каждом следующем облете.

Нефтегазовый сектор

Патрулирование трубопроводов и инспекция НПЗ промышленным дроном требует регулярности и точности — пропуск утечки метана может привести к экологическому ущербу и финансовым потерям. Интеграция с метан-детектором BL-CH4 MINI 3 Pro с высокой чувствительностью в 5 ppm·m или газоанализатором Sniffer4D Nano 2 Plus Methane с пределом обнаружения 200 ppb позволяет проводить автономные облеты трубопроводов с непрерывным газовым картированием: дрон летит по маршруту, датчик фиксирует концентрацию метана, а лазерный дальномер определяет координаты источника утечки.

Результаты передаются в FlightHub 2 или платформу AIRINS.ai, где автоматически строятся карты концентраций с привязкой к местности — эксплуатационная бригада получает координаты точки и едет напрямую к ней, минуя пеший обход. Совместимость с Dock 3 превращает разовые облеты в регулярный плановый процесс: станция устанавливается вдоль маршрута патрулирования, миссии запускаются по расписанию, дрон взлетает, выполняет облет, садится, заряжается и передает данные. И все без участия оператора на месте.

Строительство

Контроль хода строительства требует сопоставления проектной модели с фактическим состоянием площадки на каждом этапе работ. Еженедельные облеты с ортофотосъемкой и последующей обработкой в DJI Terra дают актуальный ортофотоплан и 3D-модель участка, на которых видны объемы выполненных работ, отклонения от проекта и зоны, требующие внимания. Широкоугольная камера с механическим затвором обеспечивает фотограмметрию без смаза при движении на скорости до 21 м/с, а минимальный интервал съемки 0,5 секунды гарантирует перекрытие, достаточное для построения модели с сантиметровой точностью при RTK FIX.

Функция обнаружения изменений в FlightHub 2 автоматически сопоставляет снимки разных периодов и подсвечивает расхождения — подрядчик и заказчик видят, где работы опережают график, а где отстают, без ручного сравнения снимков. Расчет объемов земляных работ выполняется на основе цифровой модели рельефа, построенной по данным облета, что исключает субъективность визуальной оценки и снижает риск спорных ситуаций между сторонами.

Энергетика

Инспекция промышленным БПЛА подстанций, АЭС, ТЭЦ, ГЭС, солнечных панелей и ветрогенераторов предъявляет два требования: дистанционный контроль дефектов и безопасная работа вблизи высоковольтного оборудования. Средняя телекамера с эквивалентным фокусным расстоянием 70 мм распознает сколы и трещины на изоляторах с 10 метров — дистанция, на которой дрон не подвержен электрическим помехам и сохраняет устойчивость висения. Лазерный дальномер фиксирует координаты проблемного узла с точностью до 0,3 метра на ближней дистанции, и эти данные вместе с фотоматериалом формируют дефектную ведомость для ремонтной бригады.

Опциональный модуль LiDAR + миллиметровый радар детектирует провода толщиной 12 мм на скорости до 15 м/с и облетает их — необходимо при облете ЛЭП и контактных сетей на особо опасных объектах, например АЭС и ГЭС. При работе с Dock 3 облеты подстанций и линий выполняются по расписанию: станция обеспечивает взлет, зарядку и передачу данных, а результаты автоматически загружаются в FlightHub 2, где функция обнаружения изменений отслеживает динамику состояния оборудования между облетами.

Экологический мониторинг

Мониторинг качества воздуха, свалок, промышленных зон и водоемов требует регулярных замеров на большой площади с привязкой к координатам. Газоанализатор Sniffer4D Nano 2 Plus Multi-Gas одновременно измеряет до шести компонентов: PM2.5/10, O₃, NO₂, CO, SO₂, H₂S и другие с откликом 1 секунда. С ним дрон в полете строит непрерывную картину распределения загрязняющих веществ. RTK-привязка обеспечивает сантиметровую точность координат каждого замера, а данные автоматически передаются в AIRINS.ai или FlightHub 2, где формируются карты концентраций с цветовой шкалой — экологическая служба видит зоны превышения ПДК и их точные границы.

DJI Dock 3 позволяет выполнять облеты по расписанию без выезда оператора: дрон поднимается в заданное время, пролетает по маршруту, садится и заряжается, а результаты сравниваются с предыдущими периодами для выявления тенденций. Таким образом, мониторинг превращается из разовых кампаний в непрерывный процесс с документируемой динамикой.

Документированные испытания

13 мая 2026 года компания Tohasen Robotics (Хатиодзи, Токио) провела демонстрационное мероприятие по обнаружению и визуализации метана с помощью дронов на полигоне T-MIB Drone Field в префектуре Тиба.

Общественная безопасность и МЧС

Поисково-спасательные операции, мониторинг пожаров и оценка ущерба требуют оперативной разведки в условиях, где время на спасение ограничено, а доступ на территорию сильно затруднен: пожар в лесу, обвал или лавина в горах и прочее. Для решения таких задач у DJI Matrice 4D есть режим с ISO до 409600 для обнаруживает людей и объектов в условиях, когда визуальный осмотр с земли невозможен. Громкоговоритель DJI AS1 обеспечивает вещание инструкций пострадавшим или предупреждений населению при эвакуации, а прожектор DJI AL1 подсвечивает зону поиска, следуя за гимбалом.

Функция onboard-ретрансляции решает проблему связи в горной и пересеченной местности: один дрон работает ретранслятором для другого, обеспечивая видеопоток и управление на дистанциях, где 4G недоступен, а радиосвязь прямой видимости невозможна из-за рельефа — это расширяет зону поиска без развертывания наземных ретрансляторов и экономит время, которое в поисковых операциях измеряется минутами.

Реальный кейс

После урагана Хелен полицейское управление Эшвилла совместно с компанией Ovrwatch развернуло сеть из 13 станций DJI Dock 3 по всему городу для программы «дрон как первый реагирующий» (DFR).

Сравнительная таблица DJI Matrice 4D + Dock 3 и ручной обход наземной группой

Сценарий применения DJI Matrice 4D
