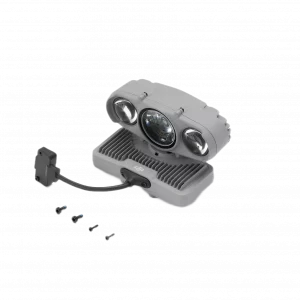

Прожектор DJI AL2D
DJI AL2D — подвес-прожектор для дрона DJI Matrice 5TD весом 115 грамм, устанавливаемый на правый борт через Accessory Mount. Предназначен для профессиональных ночных и неосвещенных операций. Отличается от предшественника DJI AL1 двумя световыми источниками в одном корпусе — узкий прожектор 40 Вт для точечной подсветки и заливающий свет 18 Вт для широкой засветки с авто-режимом, который переключает их по уровню зума камеры.
Совместим с дроном DJI Matrice 5TD и DJI Dock 4. Управление через приложение DJI Pilot 2 на пульте RC Plus 2 Enterprise и облачную платформу DJI FlightHub 2. Сферы применения: поисково-спасательные работы, общественная безопасность и охрана объектов, ночные инспекции.
Промышленный БПЛА DJI Matrice 5TD
Цена по запросу
Прожектор DJI AL2D
Цена по запросу
Описание
Новинка DJI: прожектор DJI AL2D для промышленного БПЛА DJI Matrice 5TD

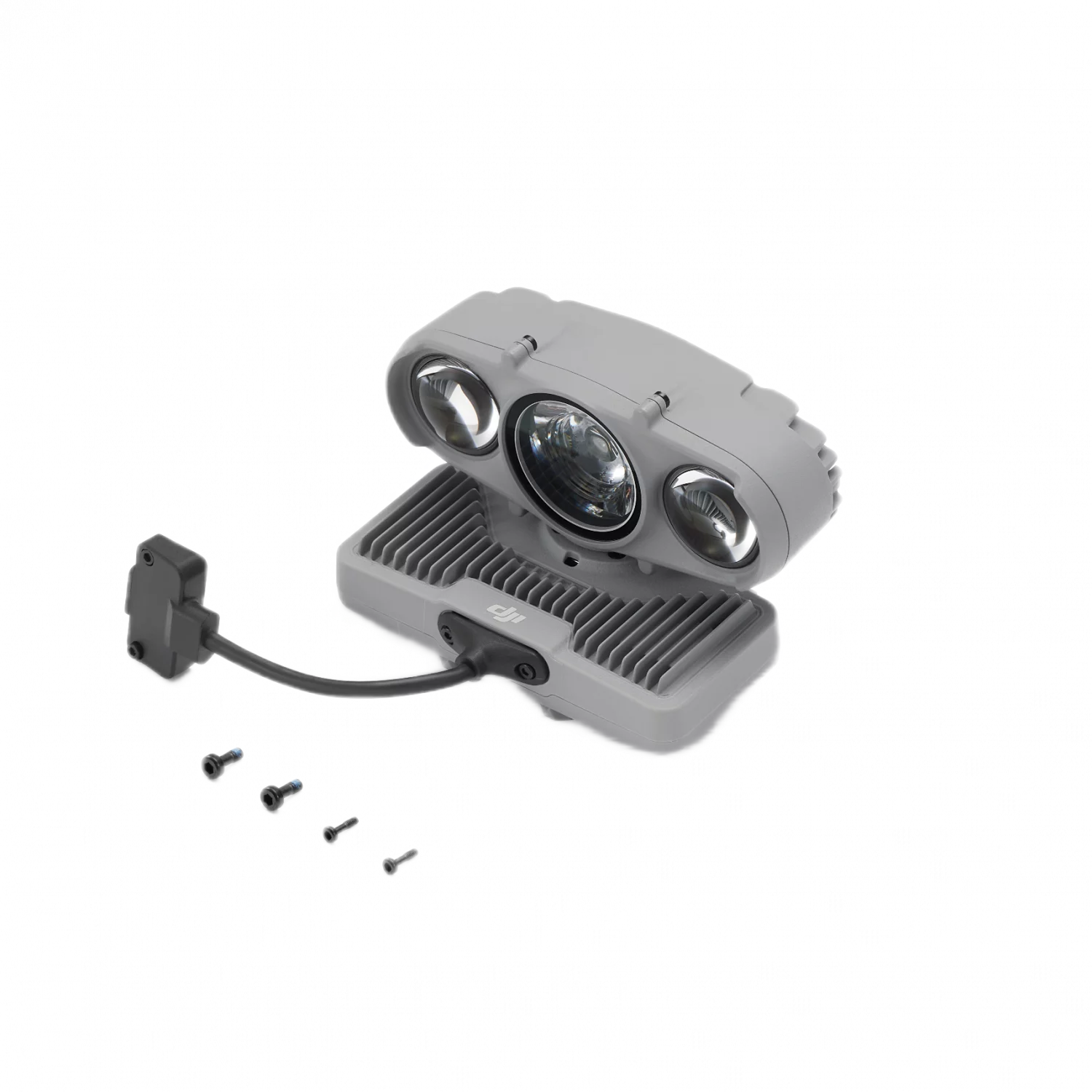

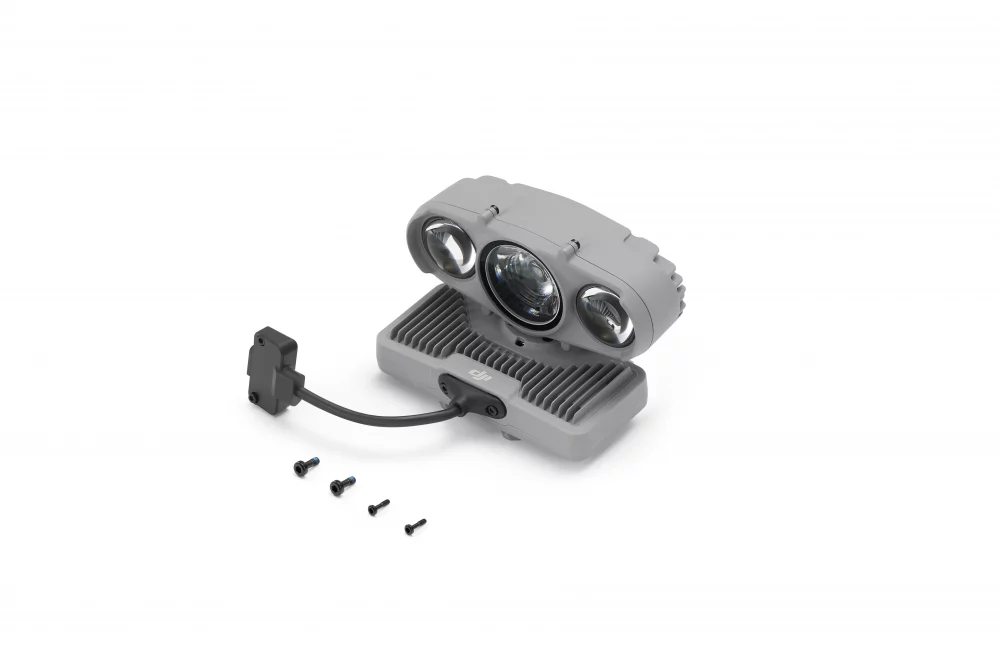

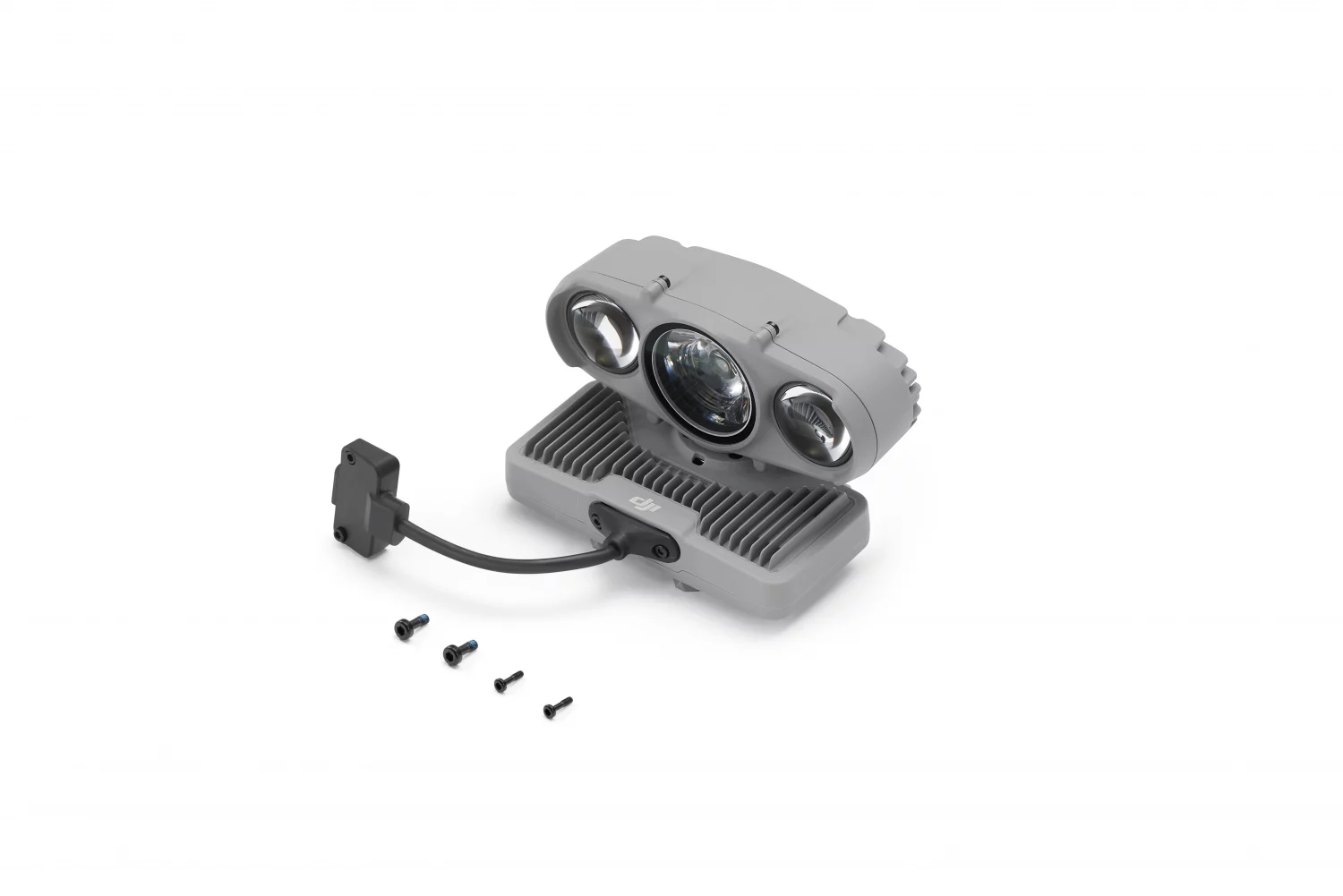

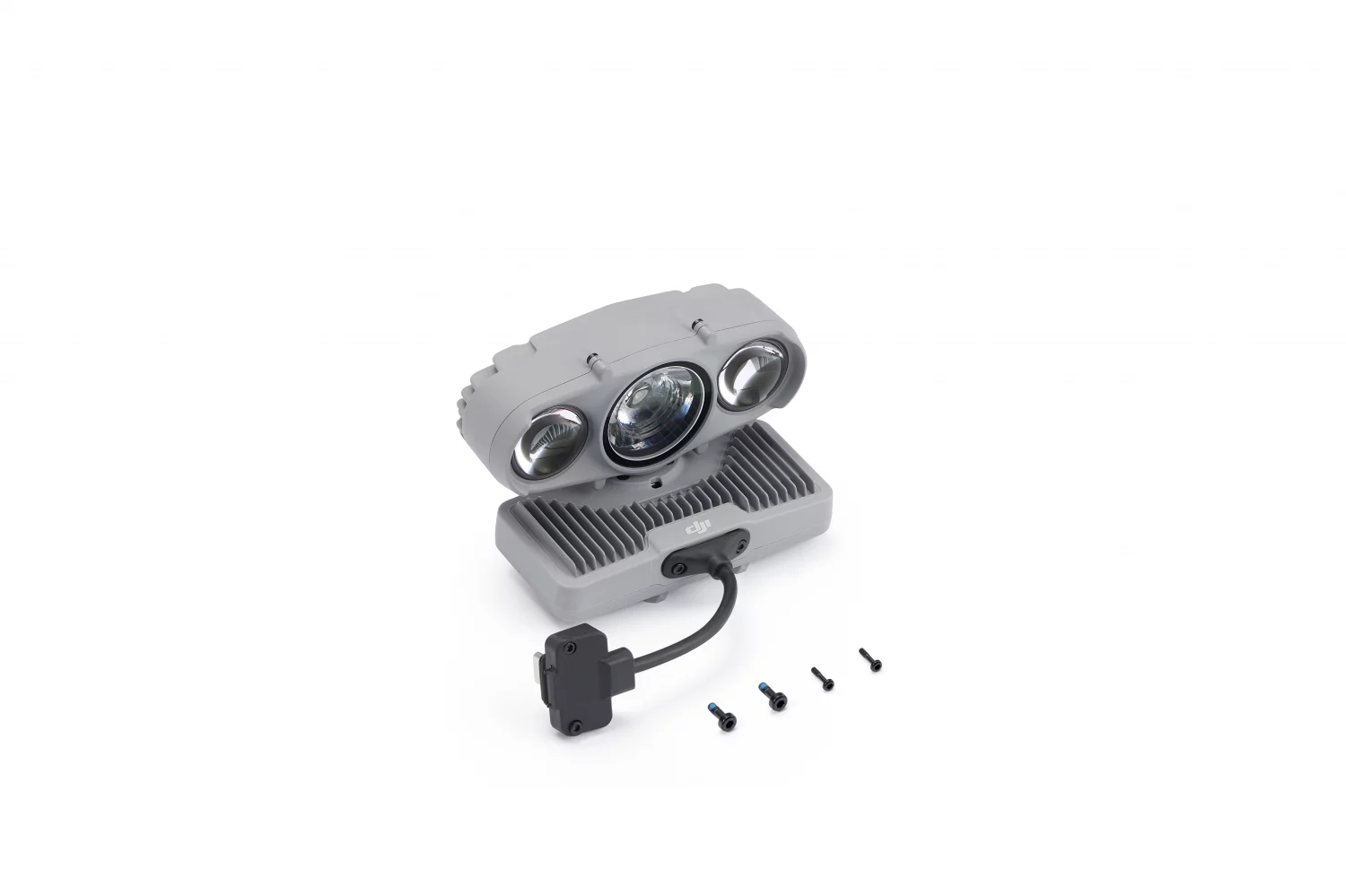

DJI AL2D — осветительный подвес-прожектор для промышленного дрона DJI Matrice 5TD. Вес 115 грамм, крепление на правый борт через фирменный Accessory Mount, работа от −40 °C и класс защиты IP55 — модуль рассчитан на ночные операции без стационарного освещения в любое время года и сложные погодные условия. Он подсвечивает объект на дистанции до 100 метров с освещенностью 11,2 лк узким лучом и 2,7 лк заливающим светом, а площадь засветки достигает 500 и 1300 м² соответственно.
Задача DJI AL2D — заменить наземные осветительные вышки и ручные фонари там, где нужно направленное освещение из воздуха: поиск людей, охрана периметра, аварийное реагирование, ночные инспекции ЛЭП и трубопроводов. Ключевое отличие от предшественника AL1 — два независимых источника света в одном корпусе: прожектор 40 Вт для точечной подсветки и заливающий свет 18 Вт для широкой засветки, с автоматическим переключением режимов по уровню зума камеры и расширенным до −135° механическим наклоном подвеса.
Технические особенности подвесного прожектора DJI AL2D

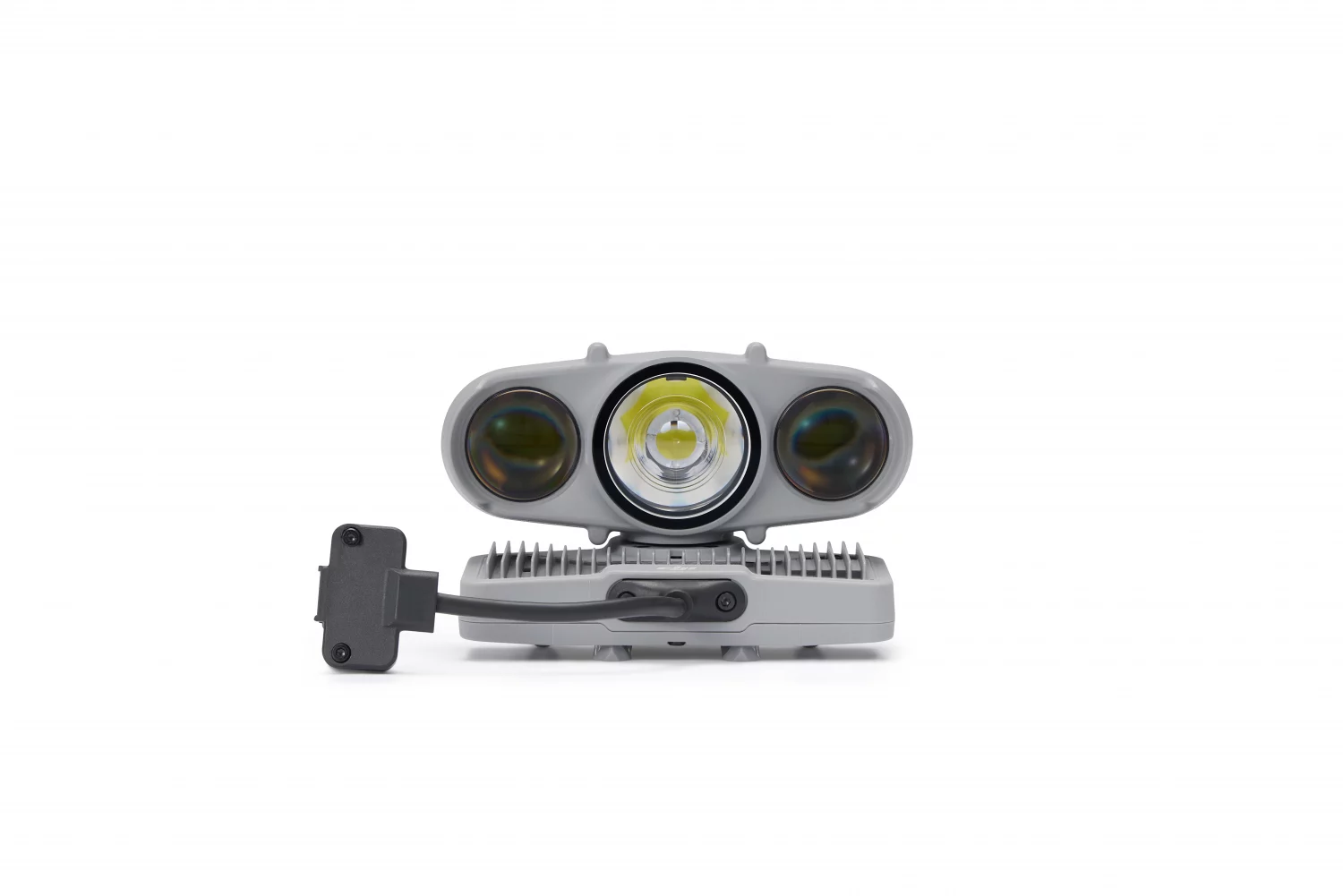

Два источника света в одном корпусе
Узкий луч 40 Вт радиусом 14,5° с площадью покрытия 500 м² на дистанции 100 метров подсвечивает конкретный объект: человека, дефект на опоре, номер техники. Заливающий свет 18 Вт радиусом 23° с площадью покрытия 1300 м² освещает зону целиком: двор, площадку, участок трассы. Оба источника включаются по отдельности или вместе, а потребление энергии при совместной работе 48 Вт.
- 48 Вт | Суммарное потребление
- 500 м² | Пятно узкого луча
- 1300 м² | Пятно широкого луча
Автоматический режим
Режим Auto синхронизирует свет с камерой. При приближении зума включается узкий луч, при отдалении заливающий. Оператору не нужно переключать источники вручную в момент, когда занят управлением камерой и наблюдением за обстановкой. На ночных ПСР и патрульных миссиях это сокращает время от обнаружения цели до ее подсветки и снижает число ошибок переключения при высокой нагрузке на экипаж.
Подвес с точностью ±0,1°
Механический диапазон наклона от −135° до +135° позволяет направить свет вниз, вбок и вверх, а управляемый диапазон ±90° при скорости 120°/с. Подвес автоматически следует за камерой, поэтому освещенная зона всегда совпадает с кадром при любом движении дрона с точностью ±0,1°.
- ±0,1° | Точность наведения
- 120°/с | Cкорость наклона
Режим стробоскопа
Доступны два варианта мигания: медленный и быстрый. Они необходимы для обозначения позиции своей группы на местности, точки посадки, зоны происшествия. На ПСР строб виден с воздуха и с земли без риск-вызова дополнительной сигнализации. При охране периметра быстрый строб используется как световой сигнал тревоги, фиксируемый оператором Dock 4 или дежурной сменой.
Совместная работа с Dock 4
Модуль управляется в составе автоматического комплекса. FlightHub 2 планирует ночные миссии, Dock 4 выпускает Matrice 5TD по расписанию, прожектор включается по сценарию полета. Свет работает в связке с тепловизором дрона, где тепловизор находит тепловой контур, а прожектор дает опознание в видимом спектре и подсветку для наземной группы.
- FlightHub 2 | Планирование включения прожектора
- Dock 4 | Совместимость и автоматический выпуск
Сферы применения подвесного прожектора DJI AL2D
Поисково-спасательные работы
При поисково-спасательных работах прожектор DJI AL2D помогает осветить предполагаемое место объекта для исследования и подсветить стробоскопом локацию спасательной группе. Обычно это работает так: тепловизор Matrice 5TD находит тепловой контур человека в лесу и спускается ниже. Узкий луч подсвечивает его в видимом спектре для опознания оператором, а строб обозначает координаты для наземной группы.
Самое главное, что свет с воздуха заменяет ручные фонари, у которых радиус действия в разы меньше, и позволяет сопровождать группу на марше, не спуская дрон. Площадь засветки 500 м² с высоты 100 метров покрывает стандартный сектор поиска.
Общественная безопасность
Полиция и служба реагирования используют свет как инструмент контроля обстановки без применения силовых мер: подсветка периметра при задержании, освещение места происшествия до прибытия экипажа, строб для обозначения оцепления. Свет с воздуха снижает риск для сотрудников, ведь подсветить объект можно, не входя в зону прямой опасности. Управление с пульта RC Plus 2 Enterprise позволяет переключать лучи одной кнопкой, не отрывая рук от управления дроном.
Охрана объектов и периметра
В задачах обеспечения безопасности существует и охрана периметра. На охраняемых территориях прожектор работает в составе патрульных миссий: Dock 4 выпускает аппарат по расписанию, заливающий свет проверяет темные зоны, а узкий сопровождает движение объекта до прибытия охраны. Свет с дрона не требует прокладки кабельных линий по периметру и не демаскирует расположение стационарных прожекторов. Стробовый режим служит световым сигналом тревоги для дежурной смены.
Ночные инспекции инфраструктуры
ЛЭП, трубопроводы, мосты и строительные площадки осматриваются в темное время без остановки работы объекта, например, строительного участка там, где перерыв в работах невозможен. Узкий луч подсвечивает конкретный узел с освещенностью, достаточной для видеозаписи камерой дрона. Механический наклон от −135 до +135° позволяет направить свет на объект сбоку и снизу, когда камера смотрит под углом. Работа от −40 °C снимает сезонное ограничение для северных участков.
Аварийное реагирование
При ДТП, прорывах, пожарах на открытых площадках свет с дрона освещает зону до прибытия техники. Заливающий свет дает обзор команде, а узкий подсвечивает пострадавших или конкретный участок. Аппарат поднимается за минуты с Dock 4 или привозится с собой в патрульной машине.
Сравнение DJI AL2D с классическим освещением
| Критерий | Наземные ручные фонари | DJI AL2D |
| Время развертывания | 10–40 минут на монтаж вышки или организацию группы с фонарями | 1–2 минуты: вылет с Dock 4, свет включается в воздухе |
| Радиус действия | Ограничен кабелем генератора или длиной выноса | 100 метров дистанции подсветки с площадью до 1300 м² |
| Доступность точек освещения | Только с земли, за препятствиями и на рельефе вручную | Любая точка в воздухе, наклон луча ±90° и обход препятствий |
| Персонал | Экипаж 2–6 человек на линию света | 1 оператор на пульте |
| Работа в дождь и снег | Ограничена оборудованием класса IP ниже 55 | IP55, от −40 до +50 °C |
| Связь с камерой | Нет, так как свет наводится отдельно от наблюдения | Подвес следует за камерой с точностью ±0,1° |
Сценарий применения прожектора DJI AL2D
| Этап | Описание действия |
| Подготовка | Модуль закреплен на Accessory Mount, винты затянуты, активация и обновление ПО выполнены в DJI Pilot 2, кнопки быстрого доступа к свету назначены на пульт. |
| Планирование зоны и вылет | В FlightHub 2 формируется зона поиска по последней известной точке, при необходимости строится быстрая 2D-карта местности. Вылет происходит с земли или автоматически из Dock 4. |
| Поиск и обнаружение | Аппарат вручную движется от последней известной точки по спиральной схеме, зум тепловизора и визуальной камеры связан функцией Link Zoom. Тепловизор фиксирует контур человека, оператор наводит камеру, включается узкий луч 40 Вт для опознания в видимом спектре. Аппарат зависает над целью, координаты отмечаются в интерфейсе, строб включается как маяк для наземной группы |
| Сопровождение группы | Заливающий свет 18 Вт освещает маршрут подхода, свет с воздуха сопровождает группу до выхода на цель. |
| Завершение | По прибытии группы аппарат отходит на запасную точку, свет выключается, полет возвращается к штатным режимам сенсорики. |
Характеристики
| Параметр | Значение |
| Вес | 115 грамм без кронштейна |
| Габариты | 91×54×60 мм без кронштейна |
| Максимальная мощность | Прожектор: 40 Вт;
Заливающий свет: 18 Вт; Оба включены: 48 Вт. |
| Освещенность на расстоянии 100 метров | Прожектор: 11,2±0,5 лк;
Заливающий свет: 2,7±0,2 лк. * Измерено в лабораторных условиях при температуре 25 °C |
| Эффективный угол освещения | Прожектор: 14,5° при 10% центральной освещенности;
Заливающий свет: 23° при 10% центральной освещенности. |
| Эффективная площадь освещения на расстоянии 100 метров | Прожектор: 500 м² при 10% центральной освещенности;
Заливающий свет: 1300 м² при 10% центральной освещенности. |
| Режимы работы | Режим постоянного свечения: прожектор, заливающий свет, оба источника, автоматическое переключение режимов в зависимости от уровня зума;
Режим стробоскопа: медленный, быстрый. |
| Механический диапазон подвеса (наклон) | От −135° до +135° |
| Управляемый диапазон подвеса (наклон) | От −90° до +90° |
| Максимальная скорость управления подвесом (наклон) | 120°/секунду |
| Точность выравнивания подвеса | ±0,1° |
| Рабочая температура | от −40° до 50 °C |
| Класс защиты | IP55 |

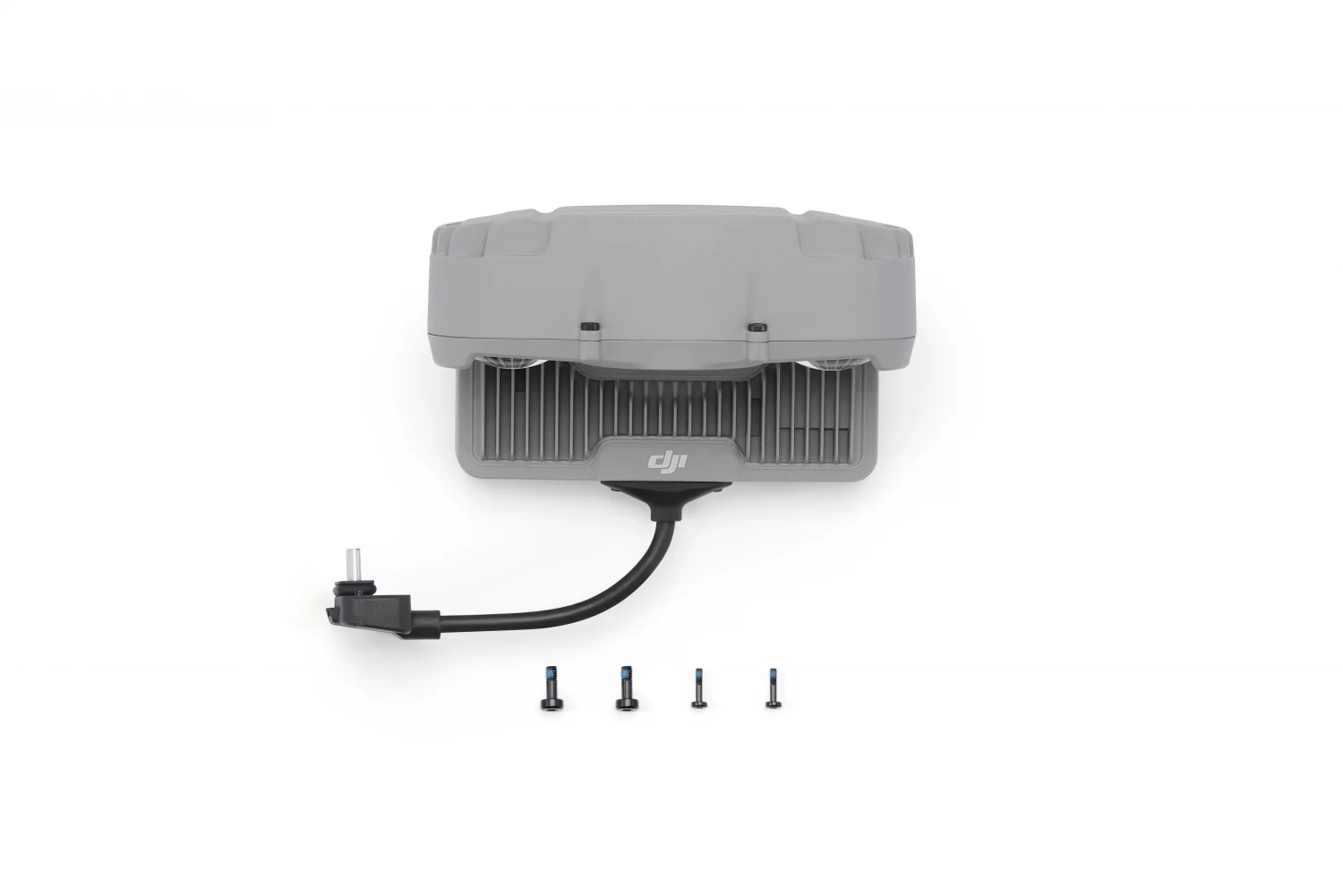

| Способ крепления | Устанавливается на правой стороне дрона с помощью крепления Matrice 5TD Accessory Mount. При монтаже необходимо затянуть крепежные винты. |
| Функциональная особенность | При включении прожектора отключается визуальное обнаружение препятствий. Активными остаются только радар mmWave и LiDAR, из‑за чего снижается эффективность всенаправленного обнаружения препятствий. Требуется соблюдать осторожность при полете. |
Программное обеспечение
DJI Pilot 2
Управление светом и подвесом — основное приложение на пульте RC Plus 2 Enterprise: активация модуля после установки, включение и переключение режимов света (прожектор, заливающий, Auto, строб), наведение подвеса, назначение кнопок быстрого доступа, контроль состояния модуля.
DJI FlightHub 2
Планирование автоматических миссий, облачная платформа: составление ночных маршрутов с точками включения света, расписание рейсов Dock 4, мониторинг статуса аппарата и модуля в реальном времени, разбор записей полетов.
FAQ
О: Это граница зоны, в пределах которой освещенность не падает ниже 10% от значения в центре пятна. За этой границей свет считается неэффективным для распознавания деталей. Производители осветительного оборудования используют этот критерий как условный эффективный контур луча.
О: Нет, пятно света больше. Поле зрения зум-камеры на 100 метров уже, чем пятно узкого луча. Свет покрывает зону кадра с запасом, чтобы при маневре или дрожании подвеса объект не вышел из света раньше, чем из кадра. Подвес синхронизирует ось луча с осью камеры, но углы лучей подобраны шире углов объектива — это инженерная компенсация.
О: Модуль получает от дрона значение фокусного расстояния зум-камеры и по пороговым диапазонам включает узкий или заливающий источник. Чем выше зум, тем меньше поле кадра и тем точнее нужен луч. Границы переключения и гистерезис (защита от дребезга при переходном зуме) уточняются в руководстве, однако DJI не публикует точные пороги.
О: DJI не нормирует AL2D влияние на полетное время. Оценочно 48 Вт при бортовом аккумуляторе промышленного класса эквивалентны 10% запаса — это также исходит из практики использования AL1. Точное значение зависит от полетного профиля.
О: Выбор режима, яркость, статус модуля, предупреждения. На главном экране Pilot 2 отображается модель аксессуара после активации.
О: В дроне DJI Matrice 5TD двухпультовая схема (оператор + наблюдатель) поддерживается платформой. Права на управление светом распределяются по ролям в Pilot 2.
О: 115 грамм это незначительный вес, однако на правом борту он создает небольшую асимметрию, которую контроллер компенсирует смещением распределения тяги. Влияние на энергопотребление минимально, однако время полета с даже с выключенным DJI AL2D меньше паспортного дрона.
О: Крепление на правом борту и габариты 91×54×60 мм спроектированы так, чтобы не перекрывать поле обзора бортовых сенсоров mmWave-радара и LiDAR, однако поле зрения визуальных камер все же частично перекрывается — это и есть отключение визуального обнаружения при использовании DJI AL2D.
О: IP56 добавляет защиту от мощных струй, например, водомета или водопада. Это условия, которые дрон не испытывает на себе в 99% случаев. IP55 выбран как баланс между защитой, весом и теплоотводом, позволяя выдерживать умеренные дожди и снегопады в полете. Полная герметизация усложняет отвод тепла от 48-ваттных светодиодов и в целом бесполезна для прожектора, если он не используется под водой.
О: Светодиоды имеют ресурс в часах наработки до деградации яркости, обычно это десятки тысяч часов для промышленных LED. Конкретное значение для AL2D в спецификациях не публикуется.
