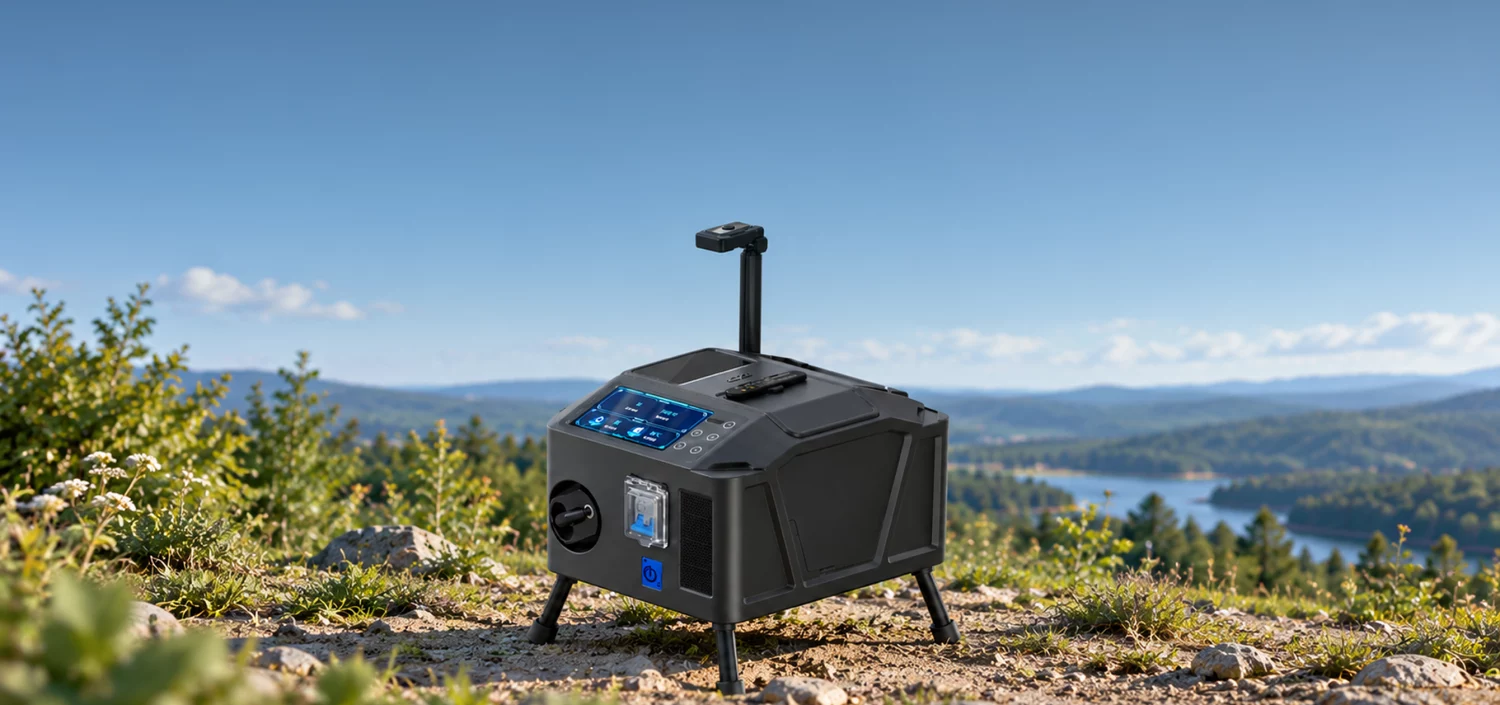

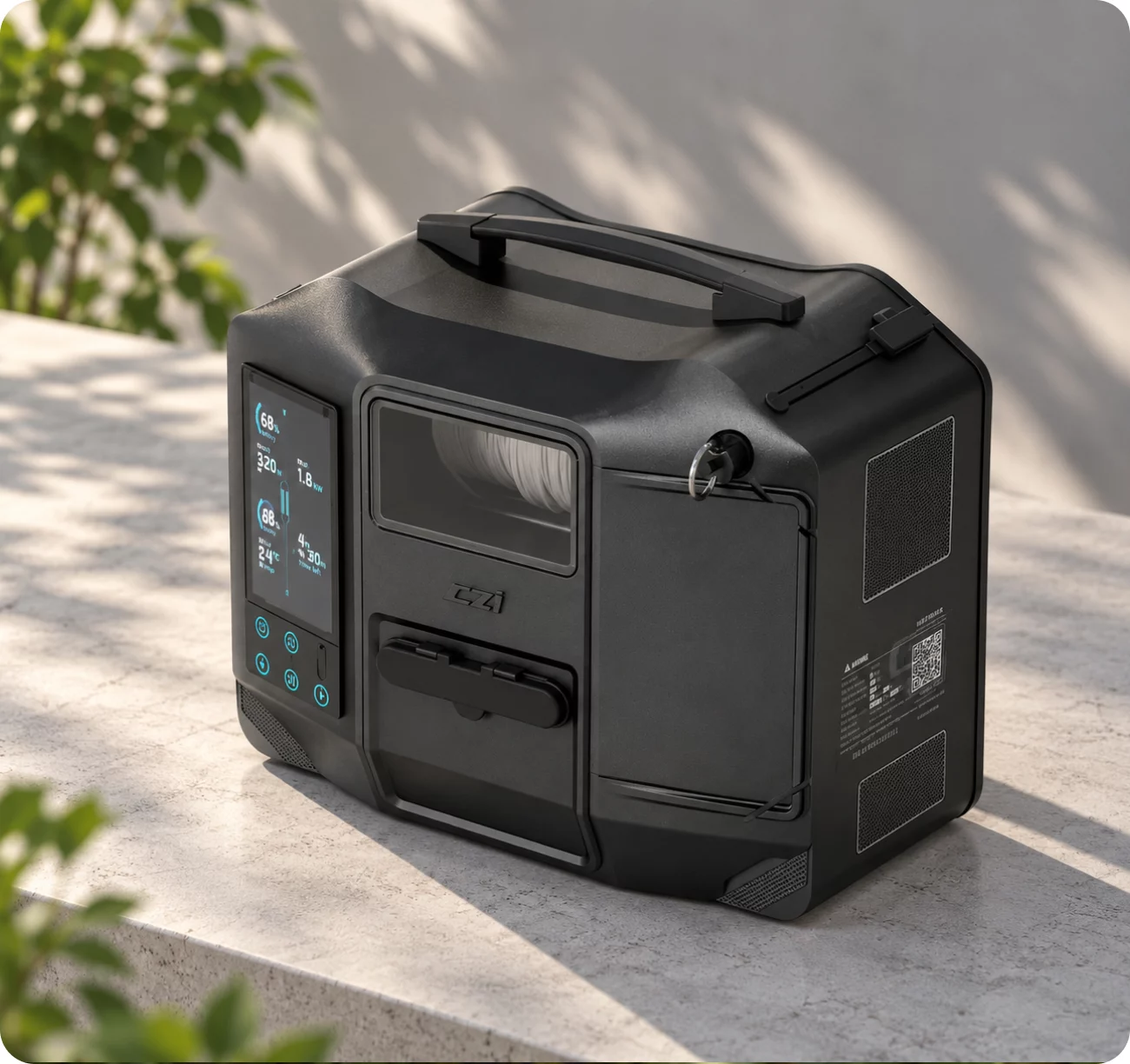

CZI TK3 Tethering — привязная система питания БПЛА

Система привязанного питания БПЛА CZI TK3 Tethering

CZI TK3 — это наземная система привязного электропитания, которая преобразует переменный ток 90–264 В AC в постоянный высокого напряжения 400 В DC и передает его на дрон через 80-метровый кабель из никелевого сплава. Главное назначение CZI TK3 — обеспечить до 24 часов непрерывного полета без замены батарей для длительного зависания БПЛА над объектом. Решение ориентировано на задачи, где критичны непрерывность наблюдения, стабильность питания полезной нагрузки и контроль параметров в реальном времени для дежурства, мониторинга и инспекций.

Совместимость CZI TK3 с дронами

Система работает с дронами DJI класса Enterprise и поставляется с двумя вариантами бортового модуля Sky End:

Бортовой модуль заменяет одну из штатных батарей дрона. Для Matrice 30 и Matrice 350 RTK вес модуля и 30 метров кабеля примерно равны весу оригинального аккумулятора, поэтому дополнительной нагрузки на дрон практически нет. Система питания БПЛА совместима с осветителем ML200 Matrix Light (42 900 лм) для ночных поисково-спасательных и осветительных задач.

Технические особенности привязной системы питания БПЛА CZI TK3

Высоковольтная передача энергии

Система преобразует переменный ток сети 90–264 В 50/60 Гц в постоянный высокого напряжения ≥ 400 В. Высокое напряжение передачи позволяет минимизировать потери на линии длиной 80 метров при токе >10 А. На борту напряжение понижается до рабочего уровня дрона:

● ≥DC 22 В для модуля TK3‑M30 и дронов DJI Matrice 30 / 30T;
● ≥DC 45 В для TK3‑M350 и дронов DJI Matrice 350 RTK / 300 RTK.

Выходной ток в обоих случаях составляет ≥60 А, что обеспечивает стабильное питание даже при пиковых нагрузках от тепловизора, камеры и осветителя, работающих одновременно.

Выходная мощность и адаптивность к источнику питания

Наземная станция выдаёт ≥3000 Вт при входном напряжении 176–264 В AC и ≥1500 Вт при 90–175 В AC. Диапазон входного напряжения 90–264 В AC охватывает как стандартную российскую сеть 220 В, так и нестабильные выходы генераторов и мобильных электростанций. Это позволяет эксплуатировать систему в полевых условиях без привязки к стационарной инфраструктуре. Достаточно любого источника переменного тока в указанном диапазоне, включая инверторные генераторы и V2L‑выходы электромобилей.

Привязной кабель из никелевого сплава

Кабель длиной 80 метров, с возможностью удлинения на 30 метров, имеет диаметр менее 2,8 мм и удельный вес 12 ±1 г/м. Предел прочности на разрыв превышает 200 Н, что обеспечивает устойчивость к порывам ветра и механическим нагрузкам при длительном зависании. Токопроводящая способность >10 А. Малый диаметр и вес также снижают аэродинамическое сопротивление, а никелевый сплав сохраняет гибкость и эффективность при отрицательных температурах.

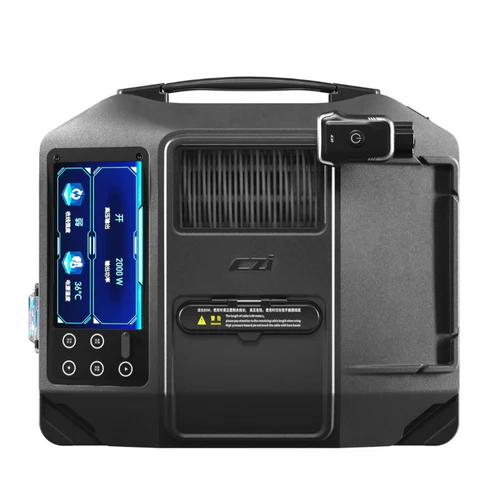

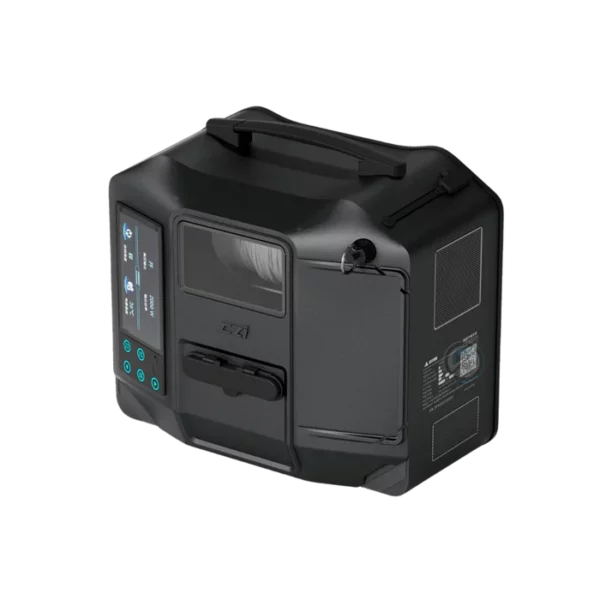

Наземный блок CZI TK3

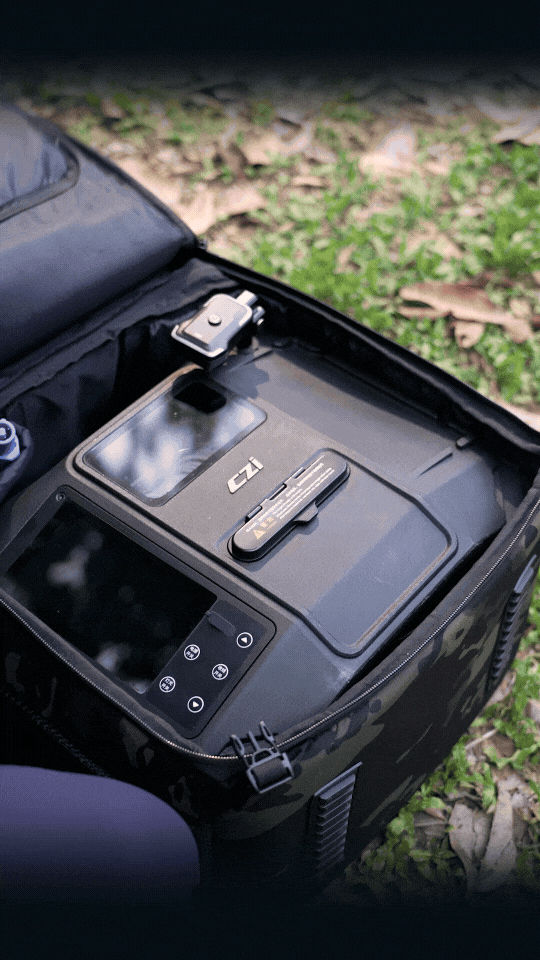

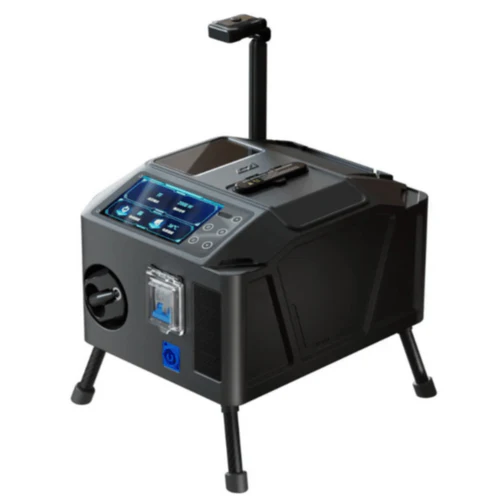

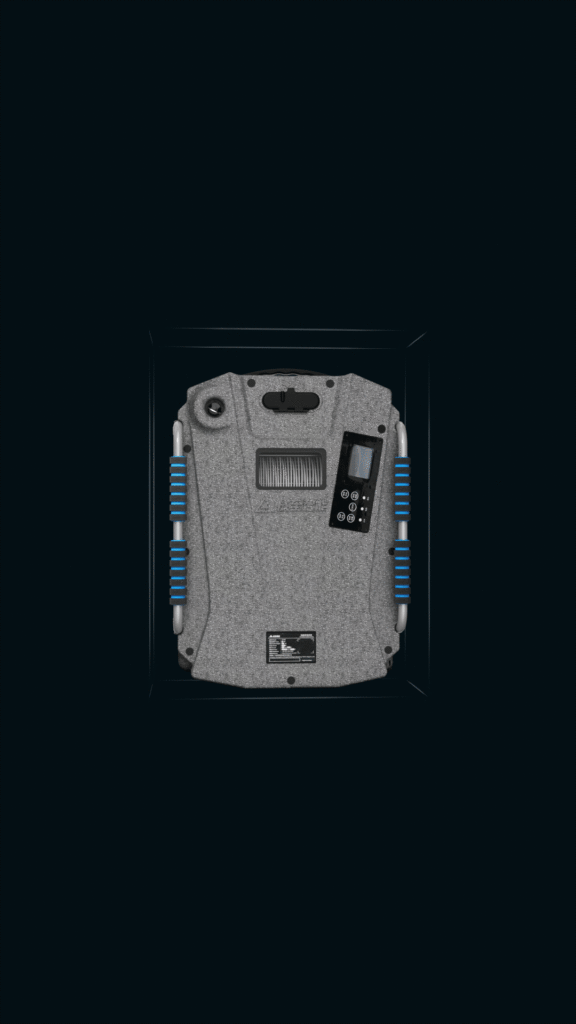

Габариты наземного терминала 356×310×229 мм, масса 7,5 ±5% кг. Станция размещается в эргономичном рюкзаке с дышащей спинкой и переносится одним оператором. Быстросъемный штатив позволяет зафиксировать станцию на неровной поверхности. Развертывание на объекте занимает 5–10 минут — это установка штатива, подключение кабеля и проверка параметров.

Диагностики системы и OTA‑обновление прошивки

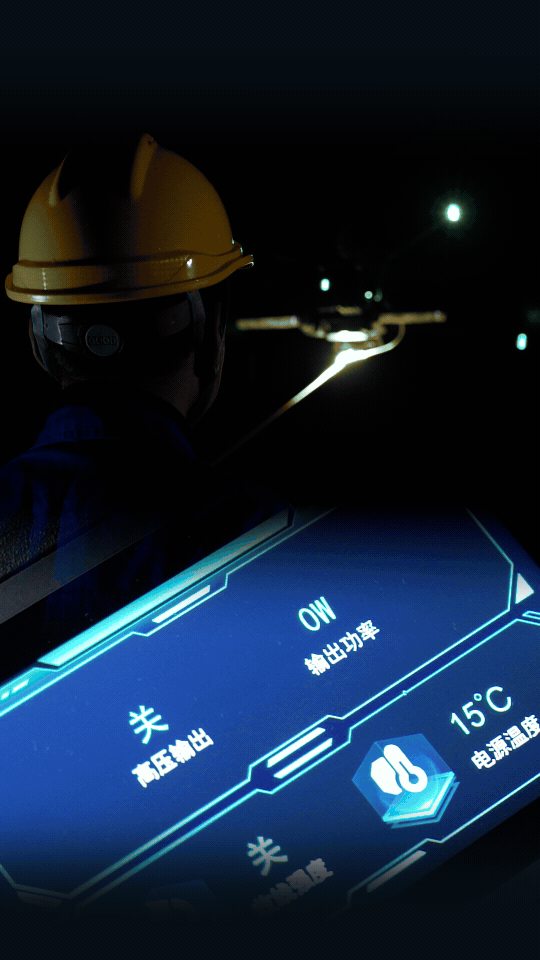

5‑дюймовый дисплей высокой яркости отображает выходную мощность, статус освещения, натяжение кабеля, температуру и предупреждения о неисправностях. Система поддерживает проводное и беспроводное обновление прошивки наземной станции и бортовых модулей и обеспечивает их постоянное частотное спаривание для корректной связи компонентов. OTA‑обновления поддерживают актуальные функции, исправления безопасности и совместимость с новыми версиями прошивок DJI без возврата оборудования в сервисный центр.

Системы защиты и эксплуатационные параметры

Система автоматически отключает выход при превышении тока 65 А. При пропадании питания на земле звучит 2 минутный звуковой сигнал, а при любом сбое на экране отображается конкретная ошибка с указанием источника проблемы. Светодиодная индикация состояния обеспечивает визуальный контроль статуса системы даже на расстоянии от оператора.

Рабочая температура наземной станции и бортовых модулей от −20 до +40 °C, что совместно с никелевым сплавом кабеля позволяет применять CZI TK3 в зимний период и в регионах с холодным климатом. Дополнительно есть защита от перегрузки при холодном пуске. Нижний предел −20 °C соответствует типовым требованиям к эксплуатации промышленных БПЛА в полевых условиях.

Сферы применения привязной системы питания БПЛА CZI TK3

Инспекции инфраструктуры

Применяется для длительного зависания дрона над критическими или важными узлами с одновременной работой тепловизора и камеры. Стабильное питание исключает просадки при записи видео в высоком разрешении и термографии. Дрон остается в точке до 24 часов, собирая плотные облака точек и детальные панорамы для последующего BIM‑анализа.

Пожаротушение и мониторинг ЧС

Используется для круглосуточного наблюдения за зоной возгорания или распространения ЧС. Непрерывный поток данных позволяет отслеживать динамику пожара и корректировать действия наземных групп.

Обеспечение общественной безопасности

Позволяет организовать воздушное дежурство в зоне охраняемой территории или массового мероприятия без ротации дронов и батарей. Дрон удерживает позицию над точкой, фиксируя нарушения периметра и обеспечивая ситуационную осведомленность.

Сельское хозяйство

Подходит для длительных миссий с мультиспектральными камерами и датчиками над полями умеренных размеров для мониторинга посевов или состояния культур. Стабильное питание гарантирует корректную работу сенсоров и отсутствие пропусков в данных. Длительное зависание позволяет выполнять детальную съемку отдельных участков без повторных вылетов.

Службы спасения и МЧС

Используется для поиска людей в темное время суток с тепловизором и прожектором. Дрон удерживается над зоной поиска, обеспечивая непрерывное наблюдение. Возможность питания от мобильных электростанций и генераторов делает систему применимой в удаленных районах без электросети.

Сравнительная таблица дрона с CZI TK3 Tethering и со штатной батареей
