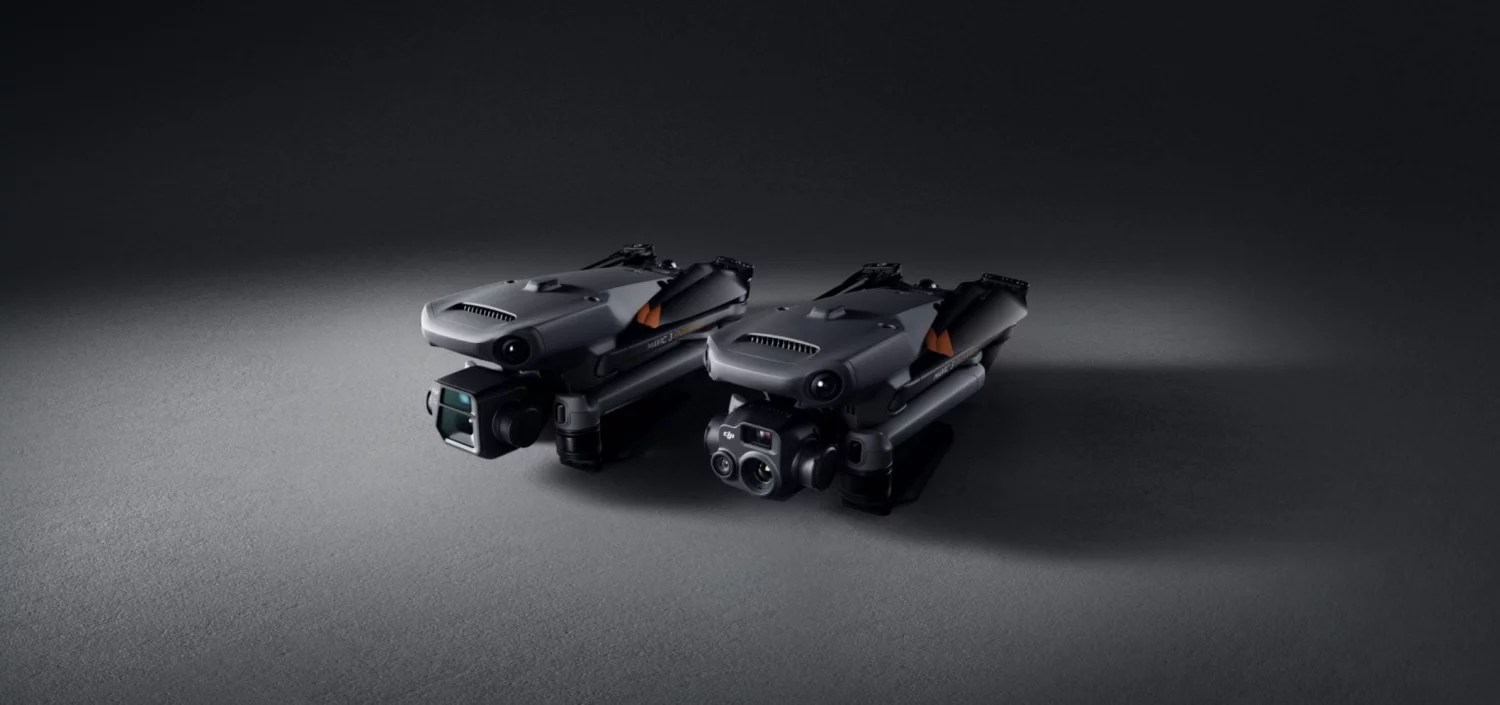

Дрон с тепловизором DJI Mavic 3 Thermal Advanced

Дрон с тепловизором DJI Mavic 3 Thermal Advanced

DJI Mavic 3 Thermal Advanced — промышленный складной дрон с радиометрическим тепловизором 640×512, разработанный для задач, где нужна точная тепловизионная съемка с безопасного расстояния. Шаг пикселя 8 мкм, фокус 60 мм и чувствительность ≤50 мК обеспечивают детализацию, недоступную предыдущим моделям. Тепловизор выявляет перегрев контактов, точечные дефекты панелей, скрытые утечки тепла и сохраняет данные в радиометрическом формате R-JPEG 16 бит для последующего анализа и отчетности.

Трехмодульная камерная система у Mavic 3 TA объединяет не только тепловизор, но и широкоугольную RGB-камеру 48 Мп и телекамеру с 56× гибридным зумом. Оператор одновременно видит тепловую и визуальную картинку на экране пульта. Телеобъектив позволяет детально осмотреть объект с расстояния, где приближение невозможно или опасно.

Полетная платформа Mavic 3 Enterprise — это 45 минут в воздухе, дальность связи до 15 км, всенаправленные датчики обхода препятствий и опциональный RTK с точностью ±0,1 метров. При весе 920 грамм дрон помещается в рюкзак и разворачивается за 30 секунд, заменяя бригаду с автовышкой и нарядом-допуском.

Технические особенности DJI Mavic 3 Thermal Advanced

Тепловизионная камера Mavic 3 TA

Неохлаждаемый радиометрический VOx-микроболометр 640×512 с шагом пикселя 8 мкм, фокусом 60 мм и диафрагмой f/1.0 имеет диапазон измерения от −20 до +500 °C с точностью ±2 °C и частотой 30 Гц. Цифровой зум 28×, а формат итогового изображения R-JPEG 16 бит с полной радиометрией. Доступны десять палитр, точечный и зонный методы замера, а также изолинии в реальном времени. Благодаря узкому углу обзора 41,2° и фокусу 60 мм тепловизионная съемка фиксирует мелкие объекты: перегрев контактов на изоляторе, точечный дефект панели солнечной станции, человека на фоне теплового шума.

Каждый кадр тепловизора сохраняется в формате R-JPEG — это изображение с встроенными температурными данными каждого пикселя. После вылета оператор открывает кадр в DJI Thermal Analysis Tool 3 и может:

● Выполнить точечный замер температуры любого пикселя;
● Замерить среднюю, минимальную и максимальную температуру в области;
● Настроить излучательную способность, дистанцию до объекта, отраженную температуру, влажность и температуру воздуха;
● Наложить изотермы для визуализации зон с заданным температурным диапазоном;
● Экспортировать отчет в PDF с термограммами и данными замеров.

Отличие тепловизионной камеры DJI Mavic 3 Thermal Advanced от DJI Mavic 3 Thermal:

Широкоугольная RGB-камера Mavic 3 TA

Матрица 1/2″ CMOS, 48 Мп, объектив 24 мм (f/2.8), фото до 8000×6000 и видео 4K@30fps. Используется для документации визуального состояния объекта, привязки тепловых данных к реальной картинке через split-screen в DJI Pilot 2, создания панорам до 100 Мп.

Телекамера Mavic 3 TA

Матрица 1/2″ CMOS, 12 Мп, ЭФР 162 мм (f/4.4), 8× оптический зум и до 56× гибридный. Позволяет детально осмотреть объект на расстоянии, где тепловизор уже не справляется, чтобы обнаружить явные физические повреждения: трещины на лопастях ветрогенератора, состояние изолятора, маркировку на трансформаторе.

Всенаправленные датчики и APAS 5.0

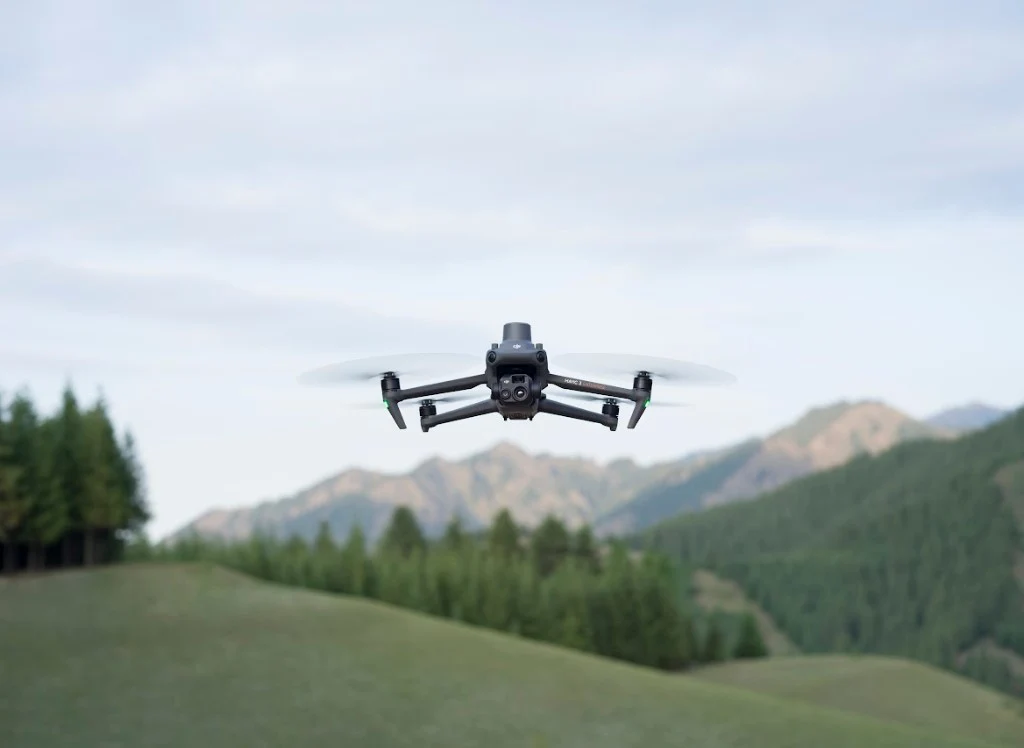

Шесть бинокулярных датчиков и ИК-датчик снизу обеспечивают обнаружение препятствий со всех сторон. Передние датчики работают на дистанции до 200 метров, боковые до 25 метров, а верхние до 10 метров. Система APAS 5.0 строит 3D-карту окружения и прокладывает маршрут облета препятствий в реальном времени. При работе в городской застройке, вблизи ЛЭП или на промышленных объектах это критично, так как дрон почти гарантированно не врежется в провод, опору или трубу.

Пульт, передача сигнала и синхронный вывод

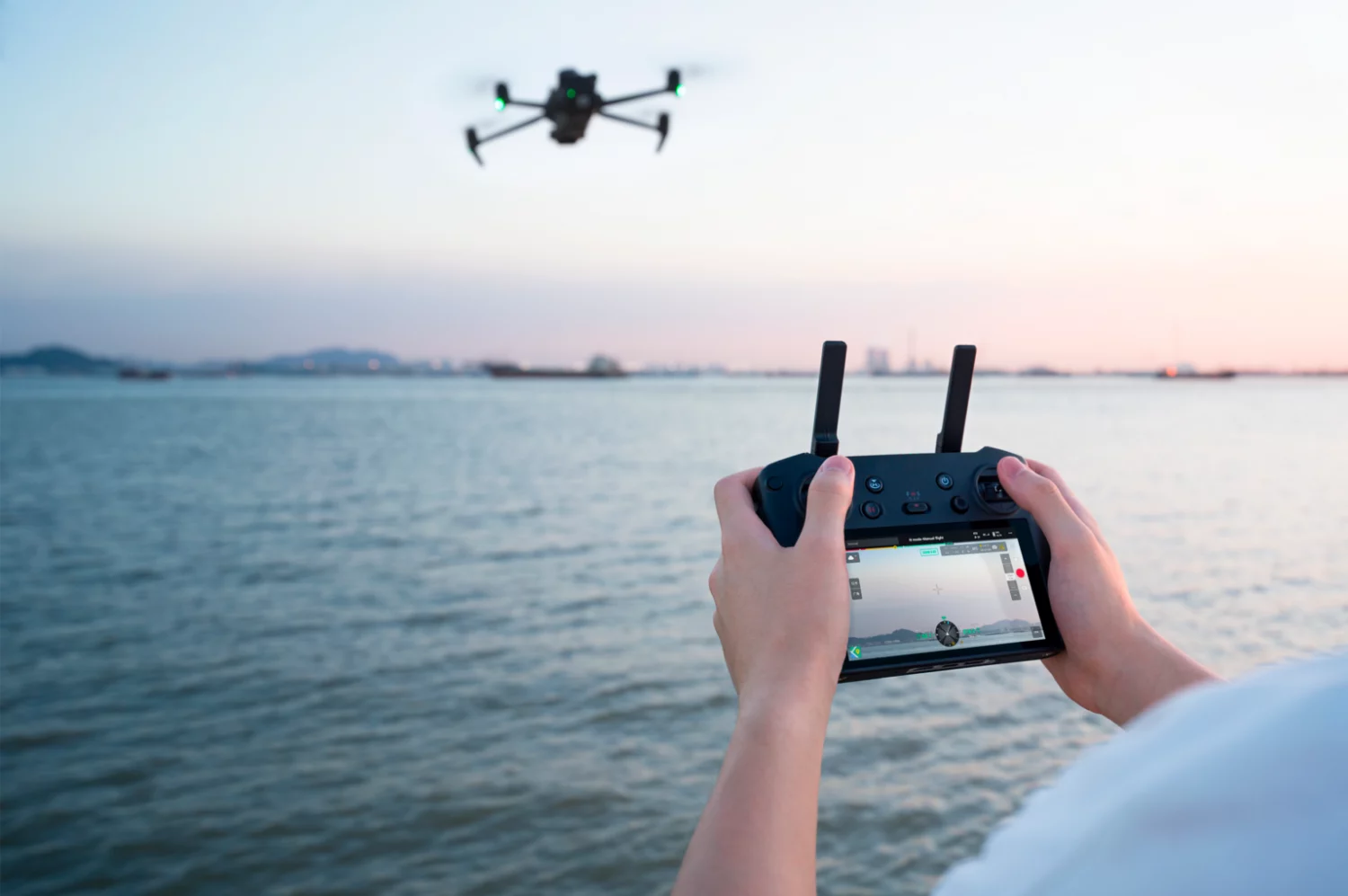

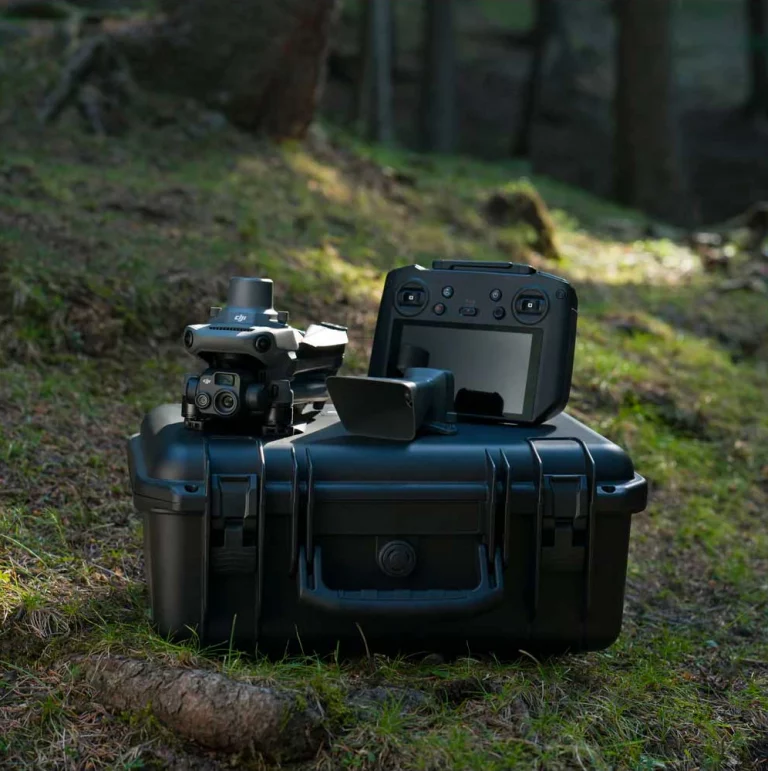

Пульт RC Pro Enterprise с встроенным 5,5″ экраном 1080p с читаемой на солнце яркостью 1000 нит оборудован 64 ГБ памяти, слотом microSD и портами Mini-HDMI и USB-C. Время работы ~3 часа, диапазон эффективных рабочих температур −10 до +40 °C. Поддерживает Wi-Fi 6 (802.11ax) и Bluetooth 5.1.

Система передачи DJI O3 Enterprise работает на частоте 2,4 ГГц с четырьмя антеннами 2T4R. Видео 1080p и 30fps передается с задержкой ~200 мс. В условиях сильных помех, например городской застройки, дальность составляет 1,5-3 км. В условиях средних помех пригорода 3-9 км, а на открытом пространстве и малых помехах до 15 км. Максимальная скорость загрузки 15 Мб/с при использовании пульта RC Pro Enterprise.

В DJI Pilot 2 доступен режим split-screen, где оператор одновременно видит тепловую и RGB-картинку. При обследовании тепловых узлов или кровель это позволяет сразу сопоставить тепловую аномалию с реальным элементом конструкции — окно, стык панели, труба, дефект утепления.

Сферы применения DJI Mavic 3 Thermal Advanced

Энергетика и электросети

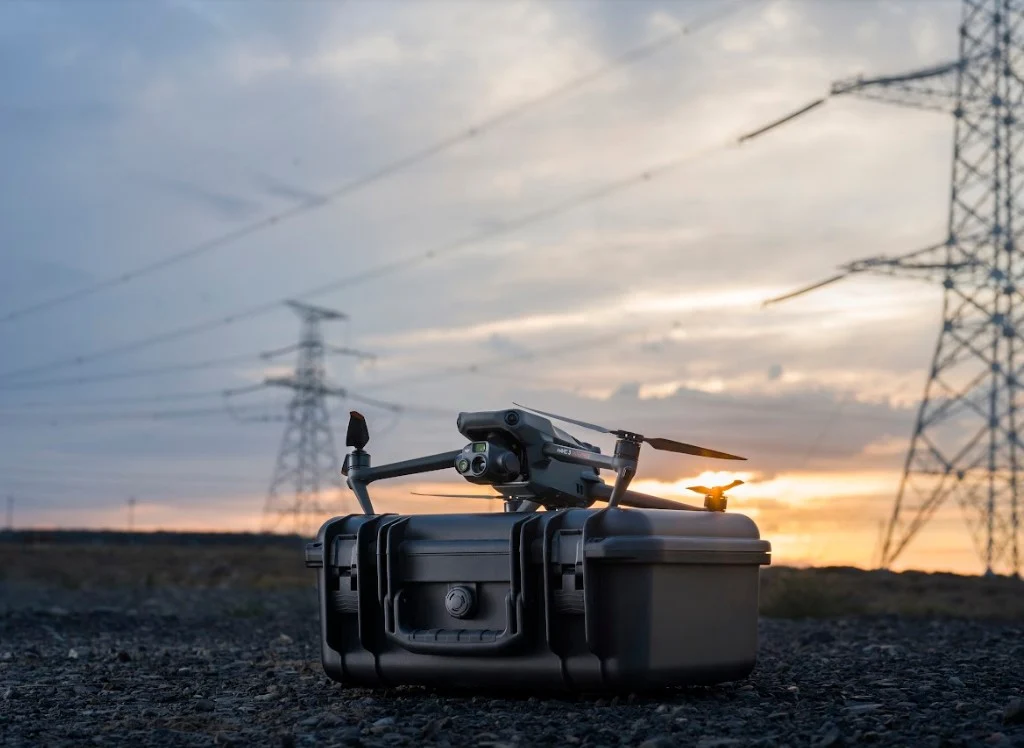

Дрон с тепловизором Mavic 3 TA применяется для инспекции ЛЭП, подстанций и распределительных устройств. Тепловизор выявляет перегрев изоляторов, контактных соединений, трансформаторов и выключателей с дистанции, исключающей приближение к токоведущим частям. Радиометрический формат R-JPEG позволяет точнее обследовать дефект после съемки и использовать получившиеся данные для оценки ремонтных работ. Телекамера с 56× гибридным зумом дополнительно документирует визуальное состояние опор, проводов и арматуры.

Обследование тепловых сетей и ЖКХ

Тепловое обследование зданий и тепловых сетей — одна из ключевых задач Mavic 3TA. Дрон с воздуха выявляет теплопотери через фасады, стыки панелей, кровли, окна. При обследовании тепловых сетей тепловизор локализует утечки подземных теплотрасс по тепловому следу на поверхности и определяет контур трубопроводов при отсутствии исполнительной документации. Обследование тепловых узлов, ЦТП, ИТП, элеваторных узлов, выполняется снаружи без вскрытия и остановки оборудования. Точность ±2 °C и радиометрические данные в R-JPEG позволяют формировать тепловые паспорта объектов, соответствующие требованиям энергетического аудита.

Инспекция промышленных объектов

Дрон с тепловизором применяется на нефтеперерабатывающих, химических и металлургических предприятиях. Тепловизионная съёмка выявляет перегрев насосов, электродвигателей, конвейеров, теплообменников, паропроводов без остановки производства. Дрон обследует резервуарные парки, контролирует уровень заполнения по тепловому контрасту, выявляет дефектные сварные швы и изоляции. На трубопроводах Mavic 3TA обнаруживает утечки и зоны нарушения теплоизоляции. Узкий угол обзора 41,2° и фокус 60 мм обеспечивают детализацию, достаточную для выявления перегрева отдельных контактных групп на подстанциях, где стандартный тепловизор с широким углом отобразит объект слишком мелко.

Сельское хозяйство

Экологический мониторинг БПЛА в сельском хозяйстве включает выявление зон стресса растений по температурным аномалиям, контроль орошения, обнаружение сухих и переувлажненных участков. Тепловизор выявляет очаги самонагревания зерна в хранилищах и элеваторах, предупреждая самовозгорание. В теплицах дрон контролирует равномерность температурного режима.

Отдельное применение — поиск животных в высокой траве перед механизированной уборкой, учет популяции скота, борьба с воровством или браконьерством в заповедниках.

Поисково-спасательные операции и общественная безопасность

Дрон с тепловизором для поиска людей — одно из самых социально значимых применений Mavic 3 TA. Благодаря чувствительности ≤50 мКм и 28× цифровому зуму дрон замечает тепловую сигнатуру человека не только на фоне холодной ночной земли, но и в тумане, густой растительности и даже при минимальной разнице температур между телом и окружением.

Для правоохранительных органов Mavic 3 TA обеспечивает ночное патрулирование периметров, обнаружение нарушителей в темноте и тактическую поддержку операций.

Сравнительная таблица термографии с Mavic 3 TA против ручной термографии

Сценарий применения DJI Mavic 3 Thermal Advanced
