Лидар DJI Zenmuse L3 для БПЛА

Лидар DJI Zenmuse L3 — основные преимущества

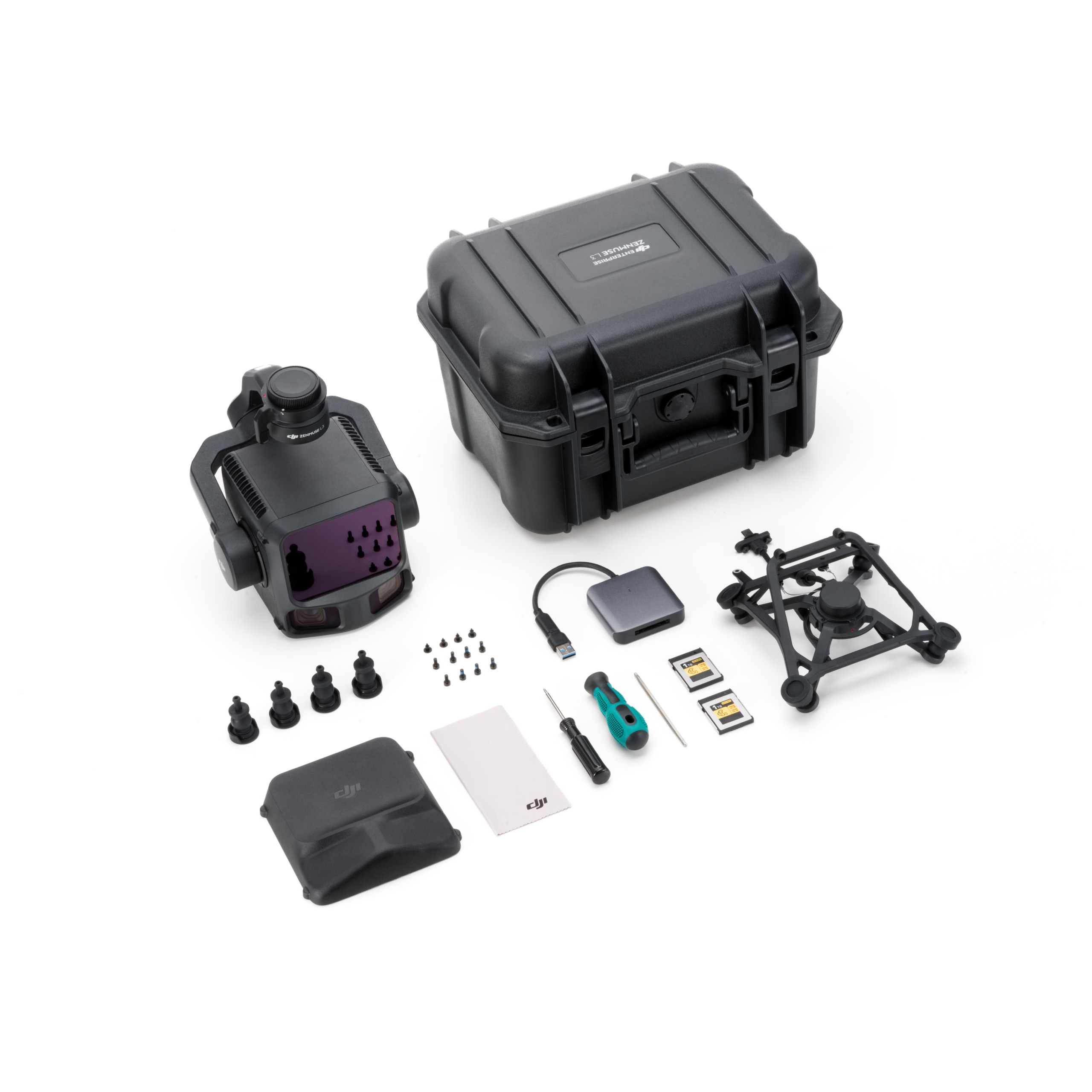

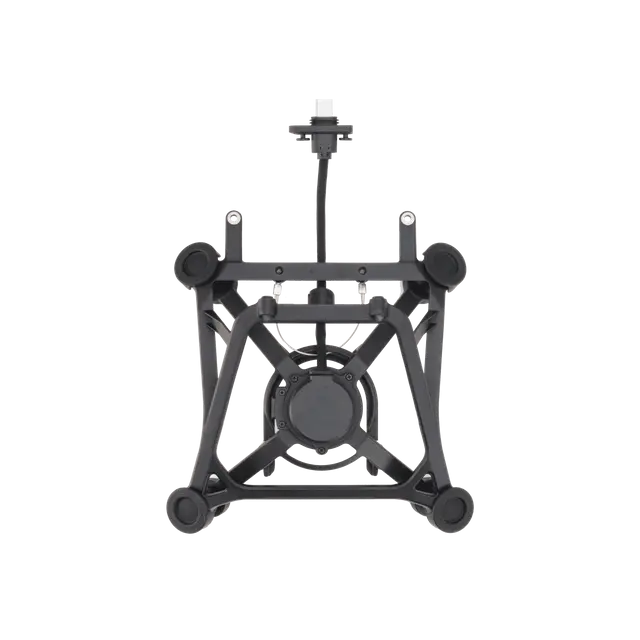

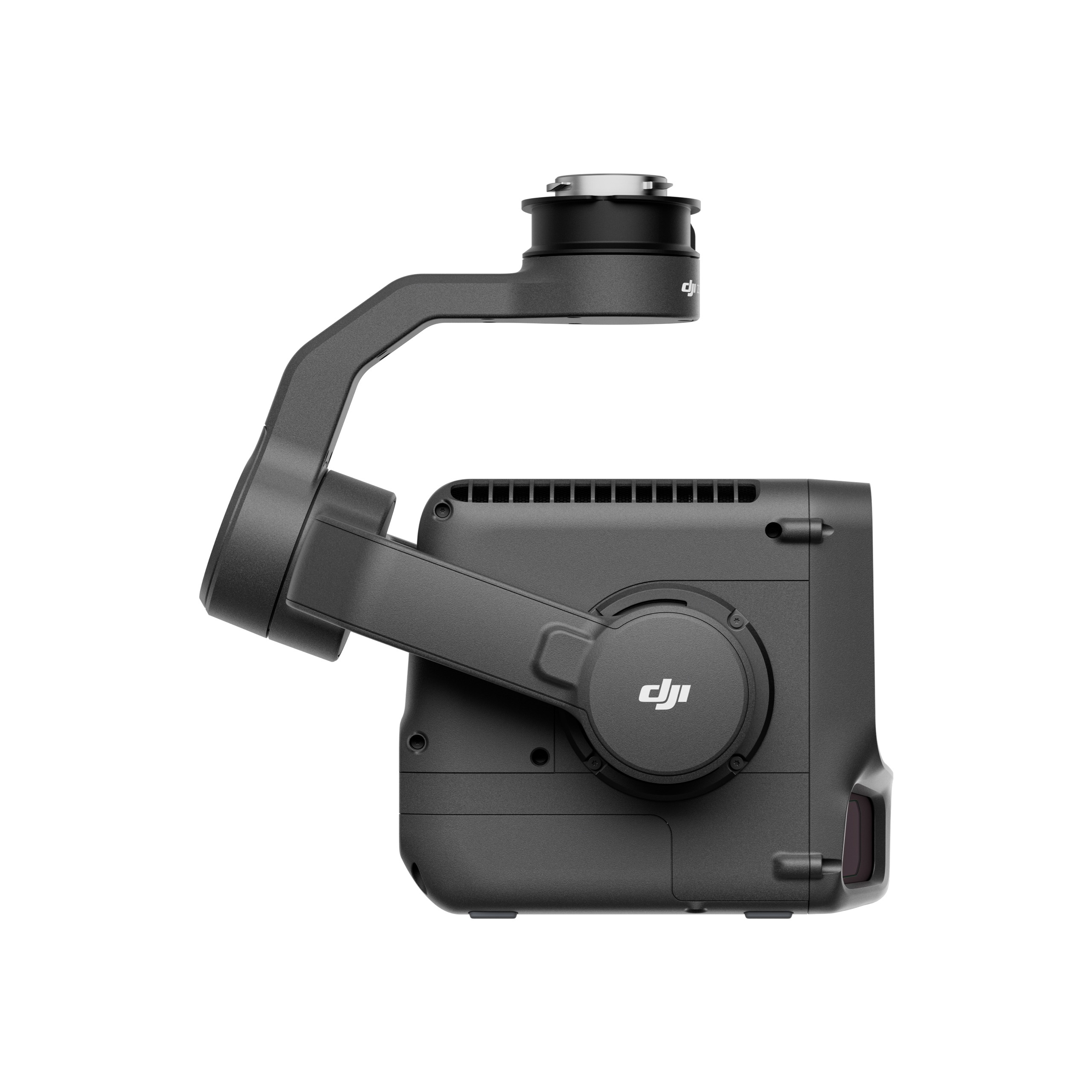

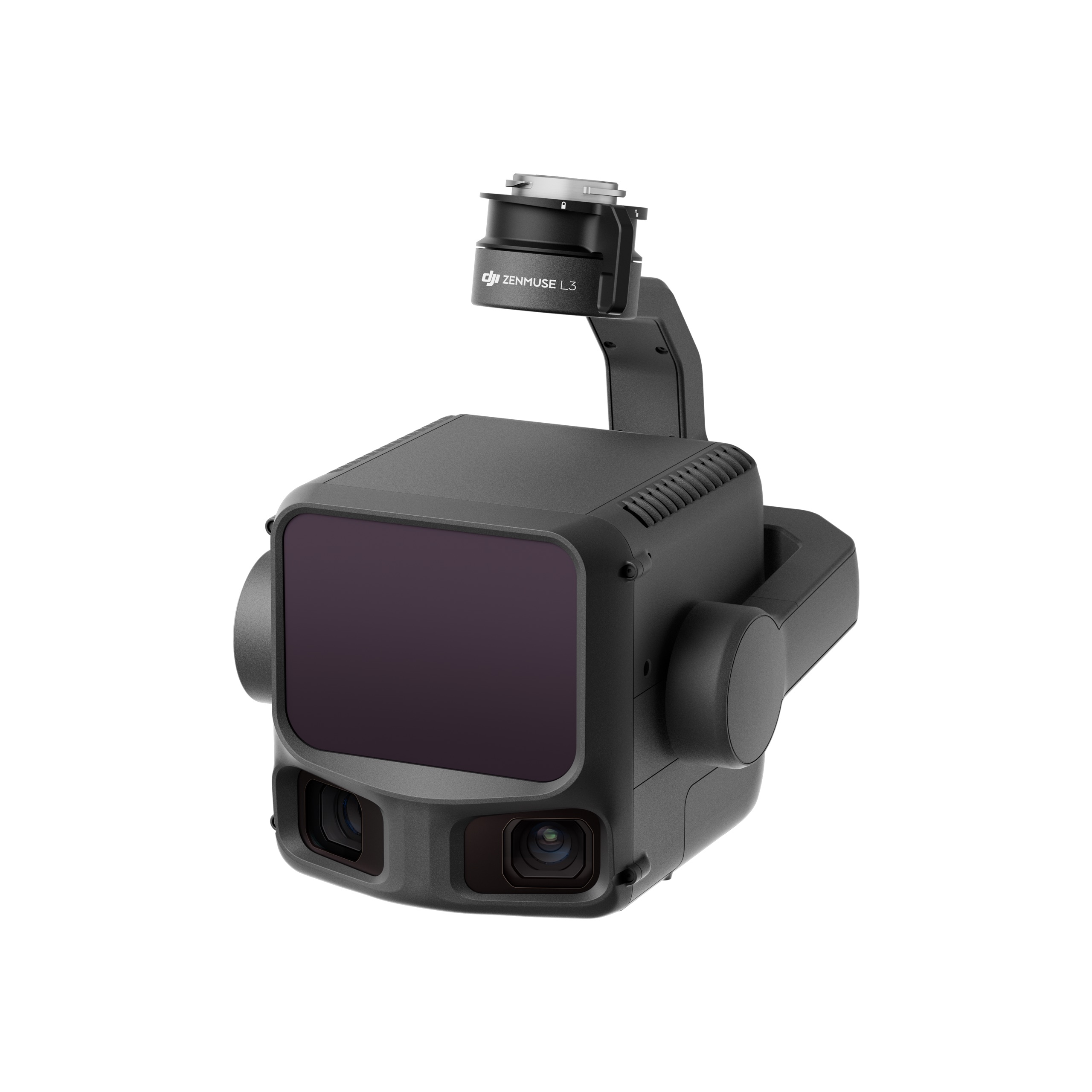

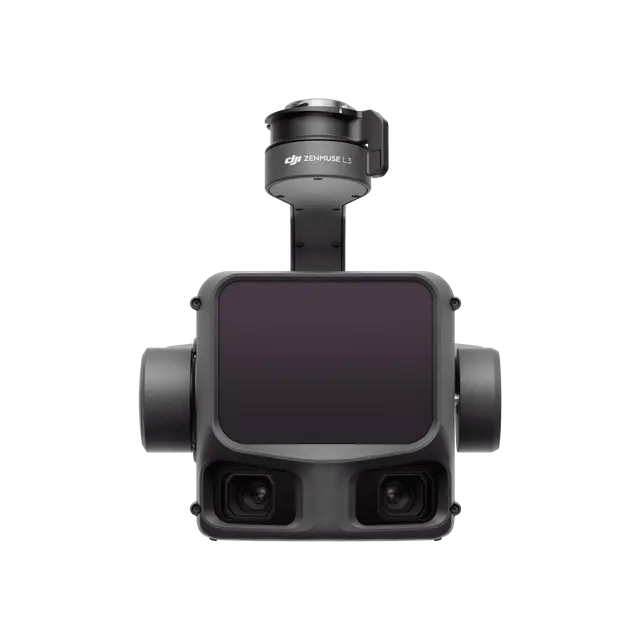

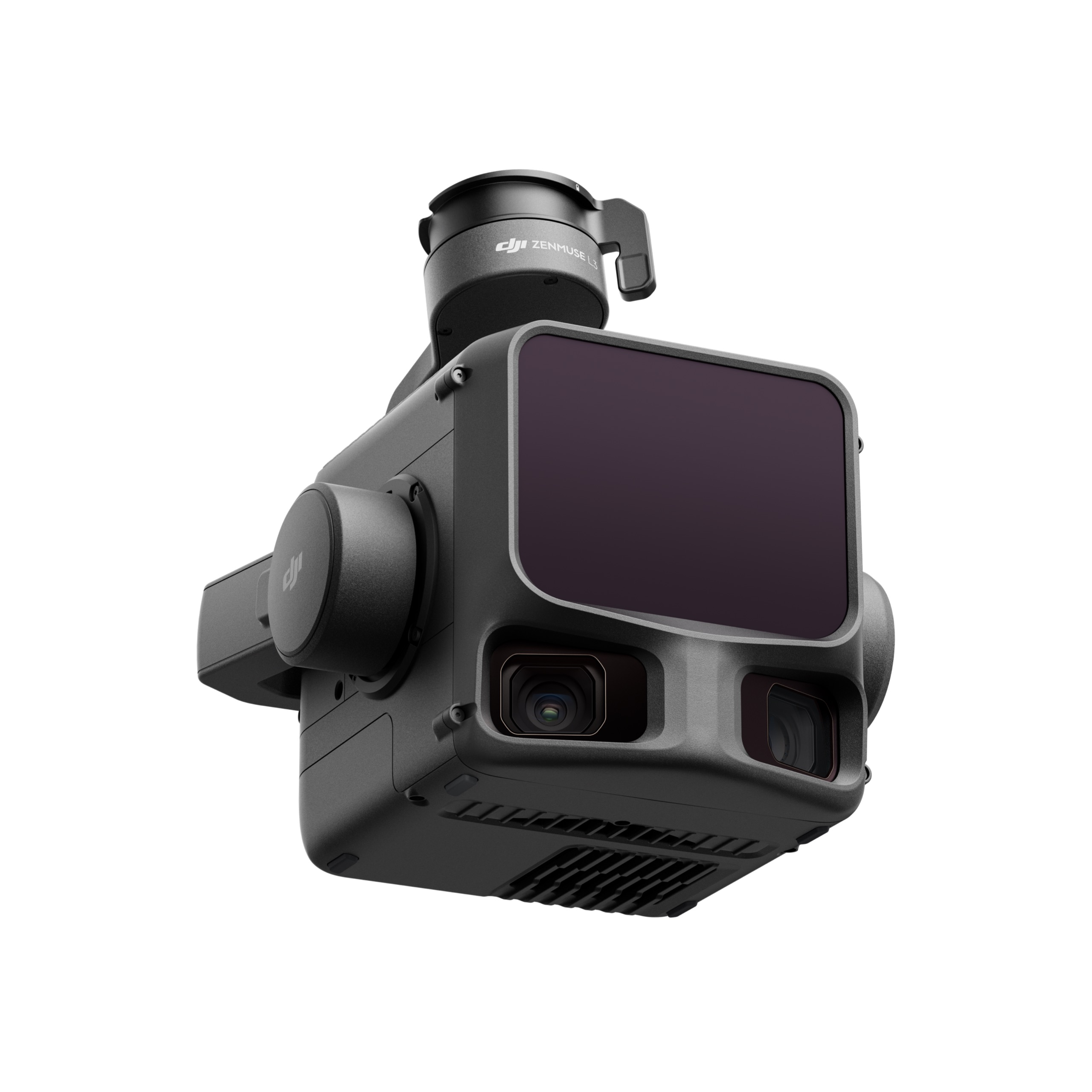

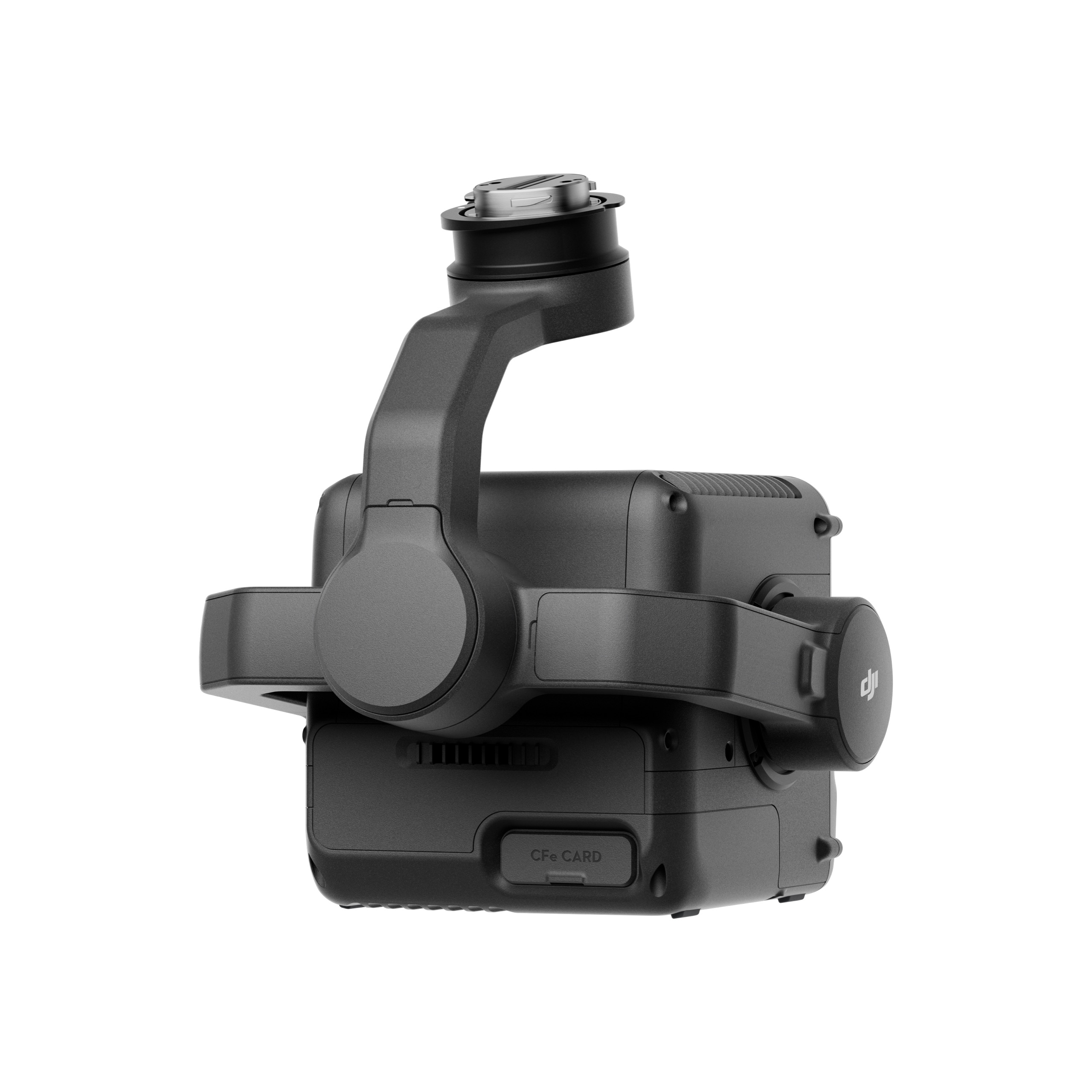

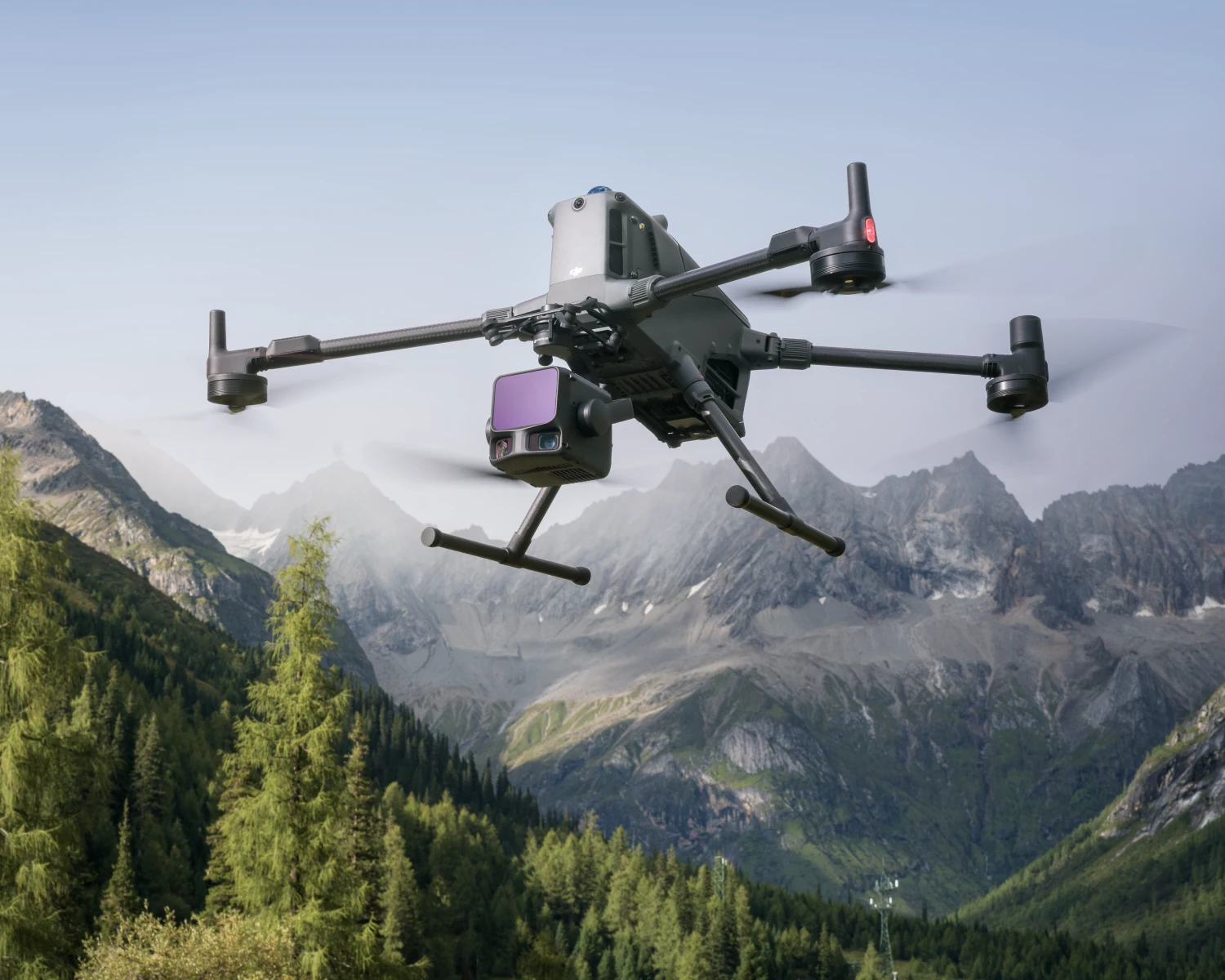

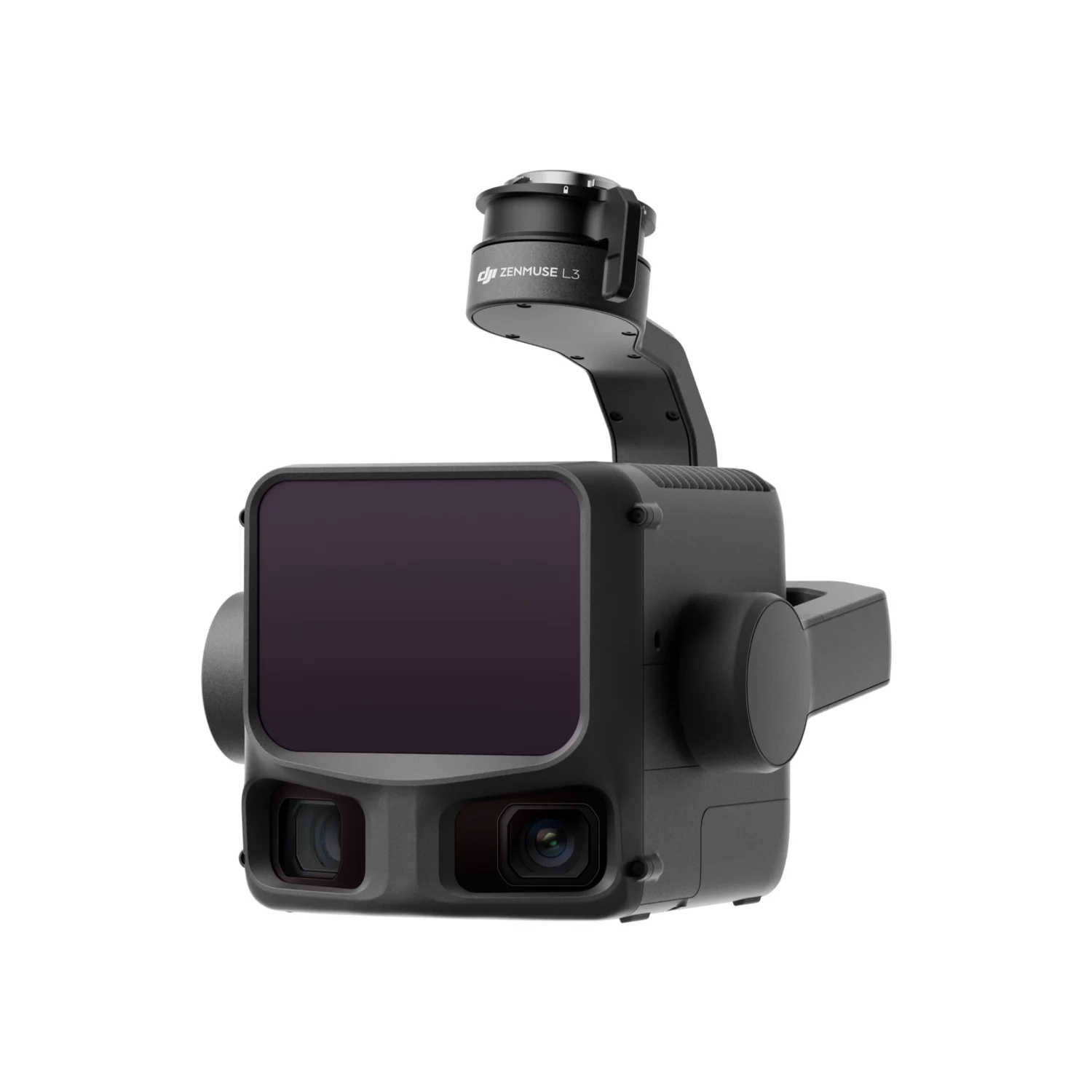

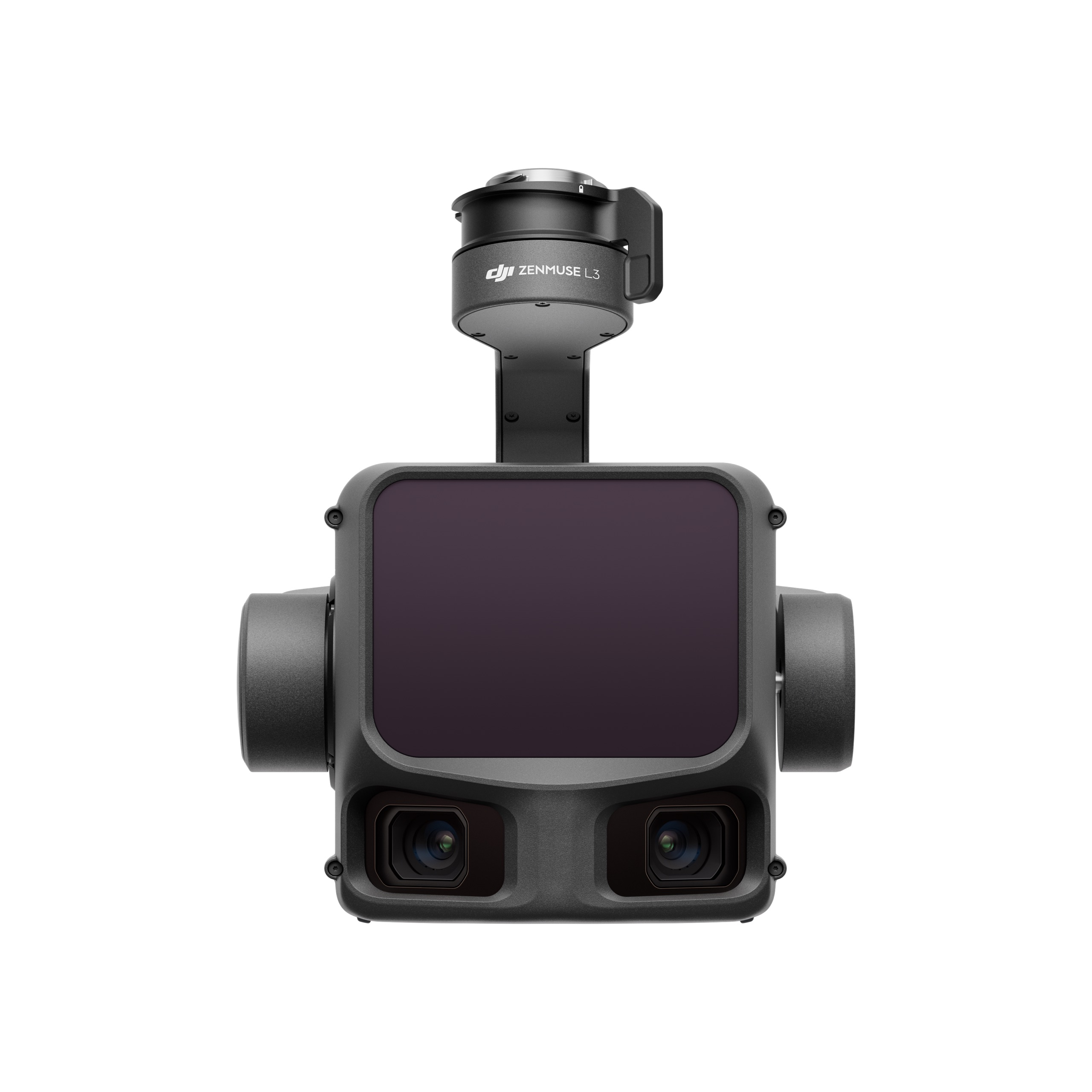

DJI Zenmuse L3 — система лазерного сканирования и картографирования, отличающаяся от предшествующих моделей и аналогов увеличенной дальностью сканирования. Лидар Zenmuse L3 устанавливается на 3-осевой кардан дрона DJI Matrice 400. Лазер, с длиной волны 1535 нм, имеет дальность обнаружения до 950 метров при 10% отражательной способности поверхности и до 2000 метров при 80%.

Две 100-мегапиксельные RGB-камеры расположены под углом 45° друг к другу, а их изображения сливаются в единый кадр. В результате комбинированный горизонтальный угол обзора составляет 107° против 73.7° у Zenmuse L2. Каждый снимок покрывает значительно более широкую полосу местности, что сокращает количество пролетов и увеличивая площадь, которую дрон успевает обработать за вылет.

Технические особенности лидара DJI Zenmuse L3

Основная задача лидара DJI Zenmuse L3 — создание топографических карт масштаба 1:500–1:2000, цифровых моделей рельефа (DEM/DTM) и ортофотопланов высокого разрешения. За один полет на высоте 300 метров система покрывает до 10 км², а за рабочий день до 100 км². Высокая точность сканирования позволяет использовать данные для кадастрового учета, землеустройства и инженерных изысканий без наземных опорных точек. Поддерживается три типа маршрутов: Waypoint Route (путевые точки), Area Route (площадная съёмка) и Linear Route (линейная съёмка).

DEM и ортофотоплан за один полёт

Широкий угол обзора камер превышает угол обзора лидара таким образом, что даже при боковом перекрытии лидарных полос всего 20% RGB-камеры успевают сфотографировать всю территорию. Это позволяет за один полёт одновременно получить модель рельефа (DEM) от лидара и ортофотоплан (DOM) от RGB-камер. Раньше для этих двух продуктов требовались отдельные вылеты.

Цветовая окраска облака точек

RGB-камеры окрашивают лидарное облако точек, накладывая на каждую реальный цвет с фотографий для получения реалистичной 3D-модели местности. В DJI Terra для этого применяется технология слияния данных LiDAR и RGB, включая метод Gaussian Splatting.

Разрешение на местности (GSD) составляет 3 см на высоте 300 метров, поэтому один пиксель фотографии соответствует 3 см реальной поверхности. Синхронизация позиционирования между камерами, лидаром и IMU на микросекундном уровне позволяет работать без наземных контрольных точек (GCP), сохраняя при этом сантиметровую точность привязки.

Механический затвор

Обе камеры оснащены механическим затвором — это исключает эффект rolling shutter (смазывания при движении), который критичен при съёмке с движущегося дрона на высокой скорости. Интервал между снимками — 0,5 с (против 0,7 с у L2), что увеличивает частоту кадров и плотность фотопокрытия.

Технология объединения пикселей

Каждая камера имеет 100 Мп матрицу 4/3 CMOS. При необходимости можно использовать режим объединения пикселей (pixel binning), который снижает разрешение до 25 Мп, но увеличивает размер эффективного пикселя — это улучшает цветопередачу и качество снимков при слабом освещении.

Углы обзора (FoV) DJI L3

Точность DJI L3

Точность достигается при использовании постобработки (PPK) в DJI Terra с включенной опцией Optimize Point Cloud Accuracy и базовой станцией D-RTK 3 на расстоянии не более 15 км от воздушного судна

Работа в сложных условиях

В режиме следования вдоль ЛЭП, или когда камеры направлены вниз, функция Vision Assist использует RGB-изображения для визуализации в реальном времени. Это снижает риск столкновений и повышает безопасность полёта при инспекции инфраструктуры.

Сферы применения DJI Zenmuse L3

Энергетическая инфраструктура и инспекция ЛЭП

Специальный режим Power Line Follow обеспечивает автоматическое следование вдоль линий электропередач с автономным распознаванием проводов. Лазер 1535 нм фиксирует провода от 5 мм с высоты 80 м, а 16 отражений на импульс снижают мертвые зоны вокруг опор.

Режим Power Line Follow обеспечивает автономное следование вдоль ЛЭП. В процессе полета две 100-Мп RGB-камеры окрашивают полученное облако точек и создают ортофотоплан с точностью до 3 см, в то время как PPK выявляет провисание и наклон опор. Сканирование лидаром выполняется с безопасного расстояния до 950 метров.

● Выявление провисания, сближения и обрыва проводов;
● Контроль состояния опор: наклон, деформация, коррозия;
● Инвентаризация арматуры, изоляторов и вспомогательных конструкций;
● Контроль растительности в охранной зоне ЛЭП;
● Построение 3D-модели линии для расчёта клиренсов и планирования ремонтов.

Реальный кейс
Проект в Квебеке от команды Interpine показал, что L3 способен собирать данные по ЛЭП сквозь плотный летний листовой полог — это условия, при которых предыдущий лидар L2 не справлялся. Данные о полете: высота 100 метров, скорость 8 м/с, 50% перекрытие, 350 кГц, режим Star, 8 отражений.

Лесное хозяйство и экология

Лазер лидара проникает сквозь плотные кроны, осуществляя до 16 отражений на импульс и фиксируя структуру под пологом: стволы, подлесок, рельеф. Далее выстраивается цифровая модель рельефа под лесом (DTM), а две 100-Мп RGB-камеры одновременно создают ортофотоплан и окрашивают облако точек, позволяя классифицировать породы по цвету. Частота в 2000 кГц обеспечивает плотность точек, достаточную для оценки биомассы.

● Инвентаризация насаждений и классификация видов деревьев;
● Оценка биомассы и объёма древесины;
● Мониторинг вырубок и лесных пожаров;
● Картографирование многослойной структуры леса;
● Выявление повреждений и заболеваний.

Реальный кейс
Heliguy совместно с Forestry England протестировала лазерный лидар DJI L3 в лесу Кидленд, Нортумберленд. За 15 минут дрон Matrice 400 была отснял площадь в 50 га. Параметры полета: высота 70 метров, 16 отражений, 350 кГц, линейный режим сканирования, Real-Time Terrain Follow, базовая станция D-RTK 3.

Горное дело и карьеры

DJI Zenmuse L3 производит расчет объемов с погрешностью < 5 см из-за плотности точек до 2 млн/с и точности 3 см по вертикали. Сканирует глубокие карьеры и высокие уступы с одного пролета, фиксируя сложную геометрию бортов и откосов. Две 100-Мп RGB-камеры окрашивают облако точек для визуального контроля породы, результаты экспортируются в TerraSolid и Global Mapper для классификации и объемного анализа.

● Маркшейдерская съемка и обновление топографических планов карьера;
● Расчет объемов вынутой породы, отвалов и штабелей;
● Контроль устойчивости бортов карьера и откосов отвалов;
● Планирование и оценка буровзрывных работ;
● Контроль переборов и недоборов при выемке.

Строительство и инженерные изыскания

DJI Zenmuse L3 помогает вести контроль соответствия проекту без наземных опорных точек — две 100-Мп RGB-камеры способны зафиксировать в облаке точек отдельные кирпичи и стыки конструкций благодаря плотности точек до 2 млн/с. Zenmuse L3 поддерживает workflow Scan-to-BIM с импортом в Revit и Civil 3D.

● Контроль соответствия проекту;
● Расчет объемов земляных работ;
● Проверка вертикальных конструкций;
● Мониторинг деформаций.

Археология

Лазер лидара проникает сквозь кустарники и малые деревьях, обнаруживая скрытые под листвой остатки фундаментов, валы и исторические объекты. Точность 3 см по вертикали выявляет неровности рельефа, незаметные с поверхности, а быстрое картирование больших площадей позволяет находить связи между археологическими объектами.

● Обнаружение остатков под растительностью;
● 3D-реконструкция исторических объектов;
● Документирование раскопок.

Реальный кейс
Археолог Ричард Хансен и команда Drones Plus использовали Matrice 400 и лазерный лидар DJI L3 для картирования джунглей бассейна Эль-Мирадор. За счет 16 отражений на импульс лазер проник через многослойный тропический полог к поверхности. Было обнаружено 964 известных и 417 новых археологических объектов. После фильтрации облака точек и наложения hillshade-фильтра на обработанной цифровой модели рельефа проявились пирамиды, дороги, отдельные сооружения скрытые под джунглями.

Мониторинг геологических угроз и экстренное обследование

DJI Zenmuse L3 позволяет проводить экстренное 3D-картирование зон бедствий, анализ оползней, трещин и деформаций склонов, а также долговременную оценку эрозии берегов и риска природных катастроф. Система оперативно разворачивается и способна покрыть до 100 км² за день, что крайне важно при ликвидации последствий чрезвычайных ситуаций.

● Быстрое 3D-картирование зон природных бедствий;
● Выявление трещин, смещений и деформаций склонов;
● Оценка эрозии берегов и риска затопления;
● Анализ состояния инфраструктуры после чрезвычайных ситуаций;
● Оперативная оценка объемов повреждений для планирования спасательных работ.

Гидрологическое моделирование

DJI Zenmuse L3 создает точные модели пойм, моделирует зоны затопления, делает анализ стока. Широкий угол обзора и сантиметровая точность обеспечивают точность данных для проектирования дорог, укреплений и инженерных сооружений в условиях сложного рельефа России.

● Создание точных цифровых моделей рельефа пойм и русел рек;
● Моделирование зон затопления и прогнозирование паводковых угроз;
● Анализ направлений стока воды и расчет водосборных площадей;
● Оценка эрозии берегов и прогнозирование смещений русла;
● Контроль состояния дамб, защитных валов и гидротехнических сооружений.

Городское моделирование

Несмотря на сложные для БПЛА условия в городе, DJI Zenmuse L3 создает детальные ортофотопланы больших территорий, выполняет 3D-моделирование плотной городской застройки и анализ дорожных сетей. При этом многослойные структуры (деревья, здания, мосты) фиксируются с высокой детализацией. Поддержка технологии Gaussian Splatting в DJI Terra создаёт фотореалистичные модели объектов.

● Создание детальных 3D-моделей плотной городской застройки;
● Построение высокоточных ортофотопланов городских территорий;
● Анализ дорожных сетей и транспортной инфраструктуры;
● Инвентаризация зеленых насаждений и контроль озеленения;
● Создание цифровых двойников городов для градостроительного планирования.

Нефтегазовый сектор

DJI Zenmuse L3 инспектирует трубопроводы, производит мониторинг месторождений, делает документирование линейных объектов. Линейный режим сканирования обеспечивает равномерное распределение точек вдоль маршрута, что оптимизирует работу на протяженных объектах.

● Инспекция и мониторинг трубопроводов, выявление деформаций, провисаний, смещений;
● Контроль состояния линейной инфраструктуры: запорная арматура, задвижки, переходы;
● Обнаружение утечек и нарушений охранной зоны трубопроводов;
● Картографирование месторождений и подъездных дорог к буровым площадкам;
● Мониторинг деформаций грунта на площадках добычи и переработки.

Транспортная инфраструктура

Для лидарного сканирования дорог используется технология Linear Repetitive Scan — она обеспечивает равномерную плотность точек вдоль автомобильных и железных дорог. Режим Terrain Follow автоматически поддерживает постоянную высоту над поверхностью на сложном рельефе.

DJI Zenmuse L3 сканирует виадуки, мосты и тоннельные подходы с одного пролета, а также многоуровневые развязки и инженерные сооружения. Во время сканирования лидар учитывает уклоны и геометрию покрытия без наземных опорных точек.

● Съемка автомобильных, железных дорог и береговых линий;
● Контроль уклонов, радиусов поворотов и ширины проезжей части;
● Инспекция мостов, виадуков и многоуровневых развязок;
● Мониторинг деформаций дорожного покрытия и земляного полотна;
● Построение цифровых двойников транспортных узлов для планирования реконструкции.
