Проведение инспекций с помощью беспилотников DJI
СОДЕРЖАНИЕ СТАТЬИ
Что такое инспекция с помощью беспилотника?
Сокращение расходов. Повышение эффективности. Снижение рисков.
Экономия «миллионов долларов в день»
Дроны стали важнейшим инструментом для проведения различных технических проверок, мониторингов состояний и прочих плановых и внеплановых задач. С их помощью сотрудники безопасно проводят инспекции. При этом сбор данных происходит на качественно новом уровне, что приводит к огромной экономии средств и глубокому пониманию и принятию более обоснованных решений. Компании по всему миру увидели этот потенциал и уже активно используют возможности технологии. Инспекции с помощью дрона — это процесс использования беспилотного летательного аппарата (БПЛА) для той или иной технической оценки объекта. В этом случае беспилотники буквально становятся глазами проверяющего.
Бесспорным преимуществом беспилотников является возможность добраться до труднодоступных, дорогих, опасных и даже недоступных для пилотируемых осмотров мест. Их можно использовать в помещениях, под землей, на суше или в море.
С помощью дрона за одну миссию можно осмотреть множество объектов. Например, это могут быть здания и сооружения, фасады, трассы, железные дороги, ЛЭП, сельскохозяйственные угодия и объекты других областей. Проверяющие дроны используются в различных отраслях промышленности. Таких как нефтегазовая, строительная, энергетическая, горнодобывающая, а также в секторе сельского хозяйства, различные объекты инфраструктуры, службы общественной безопасности и прочее.
Проведение инспекций с дронами позволяет:
- Снизить финансовые затраты. DJI Matrice 300 RTK и камера H20T/H20N сэкономили мировому нефтяному гиганту Shell 100 000 долларов США на одном задании.
- Повысить эффективность. Например, дроны могут собирать данные о солнечных батареях более чем в 50 раз быстрее, чем ручные методы.
- Получать качественные данные. По словам компании Measure, инспекции с помощью дронов в энергетической отрасли обеспечивают более высокий уровень детализации.
- Снизить риски. «Дроны повышают безопасность и выводят (прим. ред. - бригадам больше нет необходимости в личном посещении) сотрудников из опасных зон», - Rio Tinto.
Преимущества инспекций с помощью дронов
- Значительная снижение рисков: проверяющим больше не нужно попадать в потенциально опасные ситуации, например, работать на высоте. Дрон может собирать данные за вас, а ваши сотрудники будут находиться на земле и вдали от опасных зон.
- Снижение финансовых затрат: Дроны экономят деньги во многих отношениях - от снижения потребности в рабочей силе до отсутствия необходимости возводить строительные леса или оплачивать услуги автовышки.
- Минимизация простоек оборудования: : Во время проведения критически важных проверок можно не прерывать работу оборудования и активов. Сокращение или даже устранение простоев может сэкономить огромные суммы денег.
- Увеличение эффективности: Проверки с помощью дронов значительно увеличивают время, необходимое для проверки актива или активов.
- Возможность проводить больше проверок: В целом, проверка с помощью дрона обеспечивает более экономичное и эффективное решение для проверки, позволяя проводить более частые проверки. Это, в свою очередь, означает, что любые проблемы могут быть выявлены и устранены гораздо быстрее.
- Новый уровень качества данных: Дроны собирают качественные данные, которые можно архивировать для создания подробной записи жизненного цикла актива. Дроны могут выполнять автоматизированные, повторяющиеся задачи, обеспечивая постоянство данных каждый раз, что особенно важно для регулярных и сравнительных проверок.
- Универсальность: Некоторые дроны, такие как M300 RTK, могут быть интегрированы с рядом различных полезных нагрузок для сбора разнообразных данных, таких как тепловые, масштабные и LiDAR. В случае с M300 RTK и полезной нагрузкой H20T/H20N, используйте четырехдатчиковый массив камеры: тепловой, широкоугольный, зум и лазерный дальномер, чтобы максимально увеличить сбор данных и повысить эффективность операций.
На морских установках одним из объектов постоянного интереса является конструкция факела/газоотвода. Для проведения любого вида тщательного осмотра стрелы или наконечника требуется команда канатного доступа, в результате чего для безопасности команды вводится в действие общеплатформенная остановка, прекращающая дальнейшую добычу нефти/газа до ее завершения. В противном случае бригада должна ждать возможности инициализации отключения, прежде чем проводить проверку. Это может стоить миллионы в день. Но с помощью дрона осмотр можно провести в любое время, поскольку опытный пилот может безопасно летать вокруг этих сооружений во время полной эксплуатации, зная, как держаться подальше от любого факела или газового воздействия, что означает, что платформа может продолжать добычу и не упускать потенциальные миллионы.
Издержки традиционных методов работ
Техническая инспекция вручную
Обследование технического состояния конструкций вручную. Специалисты выполняют работы, связанные с повышенным риском для жизни. Среди негативных факторов:
- Опасность для бригады;
- Требуется много времени для обследования;
- Трудоемкий процесс;
- Различные уровни точности данных, как для единичных, так и для повторяющихся проверок.
Инспекция с помощью авиации
Выполнение инспекций с использованием авиации. Негативные факторы:
- Очень высокая стоимость;
- Шум;
- Инспекции проводятся реже из-за высокой стоимости работ;
- Быстрая скорость облета, сложные углы обзора камеры и, как следствие, пропущенные данные.
Почему инспекции с дронами DJI лучше?
Мы рассматриваем дроны как универсальные инструменты сбора данных, которые способствуют сбору информации без увеличения операционной нагрузки. Мы можем держать людей подальше от опасности и не ставить их в потенциально опасные ситуации, чтобы получить нужные нам данные.
Негативные факторы, присущие двум предыдущим методам обследования успешно убираются при использовании беспилотных технологий. Кроме того, инспекции с дронами это:
- Экономически эффективно;
- Безопасно;
- Разнообразие камер для сбора разнообразных данных;
- Высокоточные данные;
- Быстрый сбор данных;
- Удаленные автономные инспекции- частая повторяемость. Заранее предотвращаются аварийные ситуации.
Время осмотра одной ветряной турбины составляет 15-30 минут, поэтому дроны сокращают человеко-часы и время простоя турбин для технического обслуживания более чем на 75%. Одна энергетическая компания добилась 95% окупаемости инвестиций в беспилотные инспекции на ветряных электростанциях за счет экономии средств и повышения эффективности.
Виды беспилотных инспекций
Сбор разнообразных данных.
Точная информация. Более глубокое понимание.
Дроны — это универсальное решение, способное использовать множество различных камер для сбора разнообразных данных в целях проведения проверок.
Это позволяет получить более глубокие сведения для принятия более обоснованных решений и более эффективного реагирования. Типы проверок с помощью дронов включают:
Визуальный осмотр с помощью дрона
Визуальный осмотр составляет подавляющее большинство задач по осмотру с помощью дронов.
Этот тип осмотра включает тщательный визуальный осмотр каждой части объекта, будь то линия электропередачи, ветряная турбина или здание.
В этом случае камера дрона становится глазами оператора, и снимки могут быть собраны в течение короткого полета дрона, а затем подробно рассмотрены позже.
Использование дрона для такого типа инспекции избавляет от необходимости возводить строительные леса или закрывать объект.
Обследование с помощью беспилотного летательного аппарата с зум-камерой
Ключевой частью визуального исследования является использование камеры с зумом для наведения на интересующую область. Это имеет множество преимуществ.
Использование зум-камеры обеспечивает более высокий уровень детализации, позволяя проверяющим находить мелкие дефекты, ржавчину или отсутствующие детали – и все это без необходимости останавливать работу.
Использование зума помогает получить эти данные на расстоянии, позволяет избежать опасных и трудоемких человеко-часов, связанных с подъемом на высоту, держать персонал подальше от потенциально опасных ситуаций.
Тепловизионные беспилотные проверки
Тепловизионная съемка с дрона – мощное средство, особенно для проверки инженерных сетей и зданий.
Операторы могут обнаружить отсутствующую или поврежденную установку, воду под мембранами крыш, внешние электрические проблемы, неработающие окна и многие другие проблемы.
В случае проверки солнечных панелей дроны с тепловизионными камерами могут выявить производственные дефекты, трещины, неисправные межсоединения и временное затенение.
Одним из самых мощных аспектов тепловизионной камеры является то, что она может обнаружить и выделить проблемы, которые могут быть пропущены при визуальном осмотре.
Эти данные помогают операторам принимать обоснованные и своевременные решения для эффективного устранения проблем.
Исследования агрессивных и опасных веществ с помощью дронов
Инспекции, при которых требуется работа с химически агрессивными веществами, это рискованное дело.
Дроны помогают в проведении такого рода проверок, сокращая необходимость доступа людей на объект.
Дроны могут нести специальные детекторы, которые помогают в проведении проверок, выявляя такие вещества, как пар, химикаты и радиация.
Это сокращает количество входов, которые необходимо сделать персоналу, что, в свою очередь, повышает безопасность и скорость проведения проверки.
Дроны способны передавать видеоматериалы или собирать информацию, которую можно передавать удаленно, чтобы помочь в принятии решений и повысить безопасность.
Фотограмметрия и картографирование с помощью дронов
Фотограмметрия — это популярный метод съемки с помощью дрона, который может быть полезен при проведении проверок.
Фотограмметрия — это процесс получения снимков высокого разрешения и сшивки этих снимков в специализированном программном обеспечении для создания точных цифровых двойников реального мира.
Эта техника может быть использована для создания детальных и привязанных к местности 2D ортомозаик и 3D-моделей.
Они позволяют получить высокодоступные визуальные изображения зоны проверки и могут быть использованы для проведения измерений, например, для подсчета запасов. Этими данными можно быстро поделиться с членами команды и заинтересованными сторонами.
По этим причинам фотограмметрия стала важнейшим инструментом для проведения проверок, например, для получения визуализации с воздуха, отслеживания изменений и мониторинга прогресса на рабочей площадке.
Проверки с помощью дронов LiDAR
Дрон с технологией LiDAR (Light Detection and Ranging) – полезный инструмент в арсенале специалиста по контролю.
LiDAR посылает тысячи световых импульсов каждую секунду, помогая построить точные 3D-модели мира.
Это может быть полезно для различных задач осмотра. Возьмем, к примеру, линии электропередач. Облака точек LiDAR могут использоваться для получения точных данных о расположении и высоте всего, что находится на карте, а также для измерения расстояния между деревьями и линиями электропередач.
LiDAR очень мощный, поскольку его можно использовать ночью, и особенно эффективен в районах с густой растительностью, так как импульсы LiDAR способны проникать в зазоры между листьями и ветками и достигать уровня земли.
Поскольку LiDAR излучает тысячи импульсов, его можно использовать для создания надежных наборов данных, что помогает обнаружить мелкие объекты в наборе данных, например, воздушные кабели.
Виды инспекций с дронами по отраслям
Как дроны приносят пользу в мире труда.
Коммерческое использование для осмотра с помощью дронов
Преимущества применения дронов для осмотра очевидны, но как БПЛА помогают конкретным отраслям?
В приведенном ниже разделе рассматриваются случаи использования осмотров с помощью дронов в различных отраслях промышленности и виды осмотров, которые они проводят.
Беспилотные проверки в нефтегазовой отрасли
Дроны помогают специалистам нефтегазовой отрасли проводить проверки и управлять такими объектами, как нефтеперерабатывающие заводы, резервуары для хранения, морские буровые установки и дымовые трубы, с минимальным временем простоя и без ущерба для безопасности персонала.
Беспилотные летательные аппараты могут использоваться для проведения проверок инфраструктуры нефтеперерабатывающих заводов с целью выявления неисправностей или слабых мест. До появления дронов для осмотра факельных систем требовались либо вертолеты, либо строительные леса для осмотра высоких конструкций – и то, и другое дорого, а последнее еще и опасно.
Дроны также можно использовать для контроля целостности трубопроводов. Они могут быстро охватывать обширные участки трубопровода – особенно полезно при полетах над сложным и волнистым рельефом – помогая выявлять утечки или аномалии.
Дроны могут предотвратить остановку оборудования, сократить время планового технического обслуживания и проводить проверки без остановки производства. Это важное преимущество, поскольку каждая секунда простоя — это потерянный доход.
Дроны могут помочь в следующем:
- Оценка работы факельных установок НПЗ;
- Оценка паровых систем;
- Определение слабых мест в конструкциях;
- Определение неисправности фланцев;
- Выявление деформаций.
Нефте- и газоперерабатывающие заводы потенциально могут терять миллионы долларов в день, если будут вынуждены останавливать обслуживание. Используя дроны, нефтеперерабатывающие заводы могут предотвратить остановку оборудования, сократить время планового технического обслуживания, проводить проверки без необходимости останавливать работу, а также уменьшить количество денег и ресурсов, необходимых для выполнения заданий. Дроны избавляют от необходимости проводить проверки с использованием строительных лесов, что может быть дорого и опасно. Благодаря невероятному программному обеспечению для полетов операторы предприятий могут быстро получать ценную информацию, что помогает им более точно принимать важные решения.
Беспилотники для проверок в энергетической сфере
Дроны могут использоваться в энергетическом секторе. Ниже мы расскажем о том, как дроны помогают осматривать линии электропередач, ветряные турбины и солнечные батареи.
Беспилотная проверка линий электропередач
Дроны предлагают эффективное решение для осмотра и управления линиями электропередачи с повышенной скоростью, эффективностью и безопасностью – при одновременном сокращении трудозатрат и расходов.
Проведение автоматизированной проверки с помощью дрона может сэкономить от 30 до 50% затрат и времени по сравнению с альтернативными методами.
Ведь традиционные методы являются дорогостоящими, трудоемкими и опасными. Использование вертолета дорого, шумно, экологически небезопасно и сложно, а ручные методы могут быть опасными, медленными и затрудненными из-за труднопроходимой местности.
Дроны меняют все это. И они особенно подходят для проверки линий электропередачи, поскольку помогают быстро охватить большие территории и являются идеальным инструментом для повторных проверок, что типично для отрасли проверки линий электропередачи.
Используя дрон, инспекторы ЛЭП могут:
- Оценить состояние всех компонентов линии электропередачи без подъема рабочих на высоту;
- Быстрее охватывать большие территории, что увеличивает количество осмотренных линий электропередачи, и достигать труднодоступных мест;
- Проводить проверки с безопасного расстояния, используя беспилотные камеры с зумом, тепловизионные, LiDAR и 4K-съемку, что позволяет получать ключевые данные, в то время как персонал остается на месте;
- Данные в реальном времени для информированных и быстрых выводов и принятия решений;
- Простая автоматизация задач - идеальное решение для повышения эффективности, проведения повторяющихся полетов и сбора более надежных сравнительных данных за год
- Визуальный контроль с более высоким разрешением, чем при наземной проверке;
- Башни остаются работоспособными во время осмотра.
Проверка ветряных турбин с помощью дронов
Осмотр с помощью дрона позволяет получить визуальное и/или термографическое изображение состояния компонентов ветровой турбины.
Использование дрона для проверки ветряных турбин имеет множество преимуществ, включая безопасную рабочую среду, сокращение времени простоя, высокое качество изображений и видео, доступ к труднодоступным местам и динамическую съемку. Кроме того, это более экономически выгодно и дает более точные данные, чем использование вертолетов для выполнения той же задачи.
На рисунке выше показано, как с помощью дрона с камерой с зумом можно рассмотреть все аспекты турбины – настолько близко, что можно даже увидеть серийный номер. Такая возможность позволяет инженерам быстро выявлять любые дефекты издалека.
Между тем, тепловые камеры можно использовать для проверки структурных проблем и слабых мест в лопасти. Например, температурный профиль поверхности лопасти указывает на потенциальные дефекты. Таким образом, тепловизионная съемка полезна для выявления скрытых дефектов и неисправностей.
Осмотр солнечных панелей с помощью дронов
Одна статистика говорит сама за себя: Дроны могут собирать данные о солнечных панелях более чем в 50 раз быстрее, чем ручные методы.
Дроны с тепловизионными камерами могут провести полную проверку солнечной фермы за несколько часов по сравнению с днями при использовании ручных методов, что увеличивает количество и качество данных и снижает затраты.
Более того, в техническом документе компании Measure говорится, что проверка солнечной фермы с помощью дрона обходится на 46% дешевле, чем ручная проверка.
Тепловизионная камера может помочь выявить производственные дефекты, трещины, неисправные межсоединения, дефектные шунтирующие диоды и временное затенение.
Дроны также могут использоваться для сбора RGB-данных наряду с тепловыми изображениями, что помогает проводить количественный и качественный анализ – оба эти метода важны для понимания дефектов на солнечных панелях.
Проверки с помощью дронов в энергетической отрасли могут обеспечить более высокий уровень детализации - отсутствие штырей, ржавчина, поврежденные изоляторы - по сравнению с обычным наземным или вертолетным патрулированием, а также избежать опасных человеко-часов, связанных с подъемом на высоту. Затраты на оборудование, обучение, программное обеспечение и поддержку внутренней программы использования дронов окупаются в 5 раз при осмотре всего 50 миль инженерных коммуникаций плюс осмотр одной подстанции
Проверки коммунальных служб и инфраструктуры
Коммунальное хозяйство и инфраструктура – широкое понятие, но оно охватывает такие объекты, как дороги, мосты, телекоммуникационные вышки и железные дороги, среди прочего.
Дроны используются в этом секторе для проведения регулярных проверок технического обслуживания или после стихийных бедствий – таких как ураганы или наводнения – когда состояние объекта неизвестно, но он мог получить повреждения.
Как и в других отраслях, одним из ключевых преимуществ использования дронов для проверки коммунальных служб и инфраструктуры является возможность быстрого, безопасного и относительно недорогого сбора качественных данных. Например, нет необходимости в том, чтобы персонал поднимался на телекоммуникационную вышку – вместо него это может сделать беспилотник.
Когда речь идет об осмотре мостов, нет необходимости использовать тяжелую строительную технику, поскольку дроны могут собрать необходимые данные за один полет или серию полетов, а также проводить последующие осмотры более регулярно благодаря простоте и экономичности их использования. Эти полеты также могут быть автоматизированы.
Дроны также можно использовать для обновления информации о проекте. Компания Balfour Beatty использовала дроны при строительстве крупной автомагистрали Smart Motorway, регулярно облетая участок длиной 13,6 мили, чтобы следить за ходом работ и выявлять ошибки. Представьте себе, насколько сложнее и дольше это было бы без дрона.
Дроны могут проверять:
- коммунальные башни;
- мосты;
- дороги;
- железные дороги.
Дроны — это экономически эффективное решение для осмотра с близкого расстояния труднодоступных конструкций. Проведение проверок с воздуха означает, что мы можем сохранить железную дорогу открытой и обеспечить безопасность наших людей - поезда могут продолжать движение, а поскольку мы не отправляем инженеров на рельсы, это повышает безопасность.
Проверки беспилотниками в строительной отрасли
Строительная отрасль является самой быстрорастущей сферой применения коммерческих дронов, и осмотр играет в ней важную роль.
Использование дронов в строительстве может сэкономить сотни тысяч фунтов стерлингов в течение жизненного цикла проекта и может быть гораздо более эффективным, чем традиционные методы – в некоторых случаях на сбор данных уходит несколько часов, а не несколько дней.
Дроны могут использоваться в строительной отрасли для мониторинга хода работ на объекте, проверки ошибок, измерения запасов и сравнения реального строительства с проектными планами.
В результате проверок с помощью дронов компании могут создавать двухмерные ортомозаичные карты или трехмерные модели для высокодетального и точного визуального представления проекта. Эти цифровые двойники могут быть быстро и легко переданы сотрудникам и заинтересованным сторонам для улучшения коммуникации и принятия решений.
Дроны также можно использовать для осмотра рабочей площадки на предмет выявления проблем безопасности или технического обслуживания, например, поврежденного участка периметрального ограждения или использования тепловизионной камеры для обнаружения перегрева резервуара.
Таким образом, дроны помогают строительным компаниям соблюдать график, сокращать расходы, улучшать связь и обеспечивать безопасность рабочих.
Благодаря дронам и связанному с ними программному обеспечению данные с объекта можно собрать за полчаса, тогда как при использовании традиционных ручных методов на это уходит три дня. Дроны позволяют компаниям создавать высокоточные карты и облака точек, обнаруживать дорогостоящие ошибки на стройплощадке и прогнозировать задержки графика, экономя до десятков тысяч фунтов в неделю.
Беспилотная съемка в сельском хозяйстве
Дроны быстро превратились в жизненно важный инструмент для сельского хозяйства, заменив устаревший метод, когда фермеры вручную обходят поля для контроля и осмотра урожая.
Благодаря дронам и их сложным датчикам, фермеры могут увеличить производство сельскохозяйственных культур, контролировать и проверять их рост, создавать более полную картину своих полей, повышать эффективность сельского хозяйства и максимизировать производительность.
Например, фермеры могут построить 3D-модели своих земель, чтобы лучше понять условия орошения, или использовать дрон для регулярного обновления информации о состоянии посевов в отдаленных местах на большой ферме.
Дроны способны получить такие данные гораздо быстрее, чем прогулка по полю, и, по сравнению с использованием пилотируемой авиации, являются гораздо более доступным и экономически эффективным методом. Эти данные также можно собирать в течение длительного времени, что позволяет фермерам сравнивать урожайность по сезонам или годам.
Дроны позволяют получать информацию в режиме реального времени и не оказывают вредного воздействия на посевы.
Объекты для проверки включают в себя:
- Сельскохозяйственные культуры;
- Орошение;
- Состояние земли;
- Здоровье почвы;
- Животноводство.
Эффективная борьба с сорняками в сельском хозяйстве имеет решающее значение. Знание того, когда и где применять гербициды, может обеспечить значительную экономию не только в предотвращении ущерба урожаю, но и в минимизации количества приобретаемого и применяемого продукта. Технология дистанционного зондирования может помочь сельхозпроизводителям оценить эффективность обработки, выявить проблемные участки и при необходимости осуществить корректирующие действия.
Программы использования дронов в сфере общественной безопасности
Сотрудники служб общественной безопасности все чаще используют дроны для проверки.
БПЛА имеют огромное значение во время инцидента, благодаря своей способности обеспечивать съемку в реальном времени и жизненно важную ситуационную осведомленность, помогая формировать более эффективные ответные меры и держать экипажи подальше от опасности.
Частичное обрушение стены плотины в Whaley Bridge в 2019 году продемонстрировало это. Дербиширский констебль развернул дрон DJI с камерой с зумом, чтобы осмотреть ситуацию и проследить за масштабами ущерба. Без дрона кому-то пришлось бы подойти вплотную к повреждениям, спуститься по веревке вниз по дамбе, чтобы посмотреть, и подвергнуть свою жизнь риску.
Как показано на фотографии, полиция также использовала дрон, чтобы проверить, где мешки с заполнителем были размещены вертолетами RAF Chinooks для укрепления поврежденного участка и поиска любых прорывов – благодаря увеличению масштаба обеспечивается мгновенная, в реальном времени и вблизи информация.
Официальные лица также могут использовать дроны для осмотра места преступления или проведения расследования на месте аварии.
Осмотры с помощью дронов в сфере общественной безопасности включают в себя:
- Визуальный сбор данных о текущих инцидентах, таких как пожары;
- Важнейшая ситуационная осведомленность, помогающая развернуть ресурсы наиболее безопасным и эффективным способом;
- Развертывание после события, например, для осмотра территорий, разрушенных лесными пожарами;
- Реконструкция несчастных случаев;
- Осмотр общественных мест, таких как стадионы или фестивальные поля, для обеспечения безопасности или планирования перед проведением мероприятий.
Использование дрона для расследования мест дорожно-транспортных происшествий и реконструкции аварий примерно в сто раз более детально, чем то, что мы могли бы сделать с помощью людей, выполняющих измерения вручную. И это означает, что дорога закрывается на гораздо меньшее время, а движение становится затрудненным.
Проверки с помощью дронов в горнодобывающей промышленности
Горнодобывающая промышленность – одна из самых быстро внедряющих беспилотные технологии, и легко понять почему.
Шахты — это опасная и враждебная среда, поэтому дроны позволяют быстро и точно собирать данные, обеспечивая безопасность сотрудников.
Дроны также позволяют получить доступ к недоступным местам, что, в свою очередь, способствует лучшему планированию и принятию решений.
Проверки с помощью дронов могут использоваться на протяжении всего жизненного цикла горных работ: от картирования зон интереса и потенциальных мест взрывов на этапе разведки, до документирования оборудования во время строительства и детализации конечного объекта после закрытия.
Но наиболее частое и практичное применение они находят на этапе эксплуатации. Осмотр с помощью беспилотников позволяет увидеть участок с высоты птичьего полета, показать общий прогресс, оценить транспортные дороги, выявить любые угрозы стабильности или незаконную добычу полезных ископаемых, а также контролировать управление карьерами и отвалами.
Они также могут использоваться для осмотра активов на месте, предоставляя при этом информацию в режиме реального времени. К таким осмотровым средствам относятся:
- Открытый шток: Поддержка операций по обратной засыпке путем исследования ограниченных зон, таких как вырытые открытые шахты. Понимание состояния грунта без риска для персонала.
- Подъем с погружением: Выявление засоров путем спуска по пыльному, влажному и каменистому подъему в подземной шахте.
- Питатель запасов: Оцените целостность и спланируйте техническое обслуживание, пролетев через отверстие для отвала и собрав визуальные данные.
- Конвейерная лента: Нет необходимости нарушать ход работ и останавливать ведущуюся выемку; используйте дрон для оценки целостности конвейерных лент.
- Взрывные зоны: Создавайте экономически эффективные и доступные 3D-реконструкции и модели поверхности для участков, подлежащих взрыву или бурению — это поможет лучше спланировать ресурсы.
Мы используем дроны DJI для многих геодезических и контрольных работ, помогая улучшить процесс принятия решений и оптимизировать проверки. Дроны помогают горнодобывающей промышленности по целому ряду причин, включая повышение безопасности, удаление работников из опасных зон и увеличение экономии средств. Мы используем дроны для целого ряда операций, включая моделирование реальности, управление активами и анализ бурения/взрыва. Для нас БПЛА — это еще один инструмент в нашем арсенале.
Проверки с дронами на химическом производстве
Проверки с помощью дронов в химической промышленности имеют одно важное преимущество: они уменьшают необходимость подвергать людей воздействию потенциально опасных материалов.
Это очень важно, поскольку проверка в химической промышленности является важной задачей. Любая утечка, вызванная плохо обслуживаемым контейнером для хранения, может привести к серьезным последствиям. Например, утечка химикатов в водоток или землю может привести к серьезным проблемам со здоровьем у жителей близлежащих районов.
Дроны можно использовать для осмотра следующих объектов:
- Стойки для труб;
- Кабели;
- Резервуары для брожения;
- Резервуары для хранения;
- Всасывающие каналы;
- Теплообменники;
- Силосы и бункеры для хранения.
Использование дронов связано с целым рядом преимуществ: Повышение безопасности; снижение риска; повышение эффективности - выполнение большего объема работ за меньшее время, меньшим количеством людей и экономия денег; более быстрое получение высококачественных данных - как правило, в течение нескольких минут после завершения работ. В одном случае мы использовали дрон для осмотра ребристых труб в конвекционной секции, чтобы определить, нужна ли дробеструйная обработка углекислым газом для их очистки и восстановления эффективности. Данные с дрона помогли определить, что мы можем отказаться от очистки во время этого отключения - очень значительная экономия.
Инспекции с помощью дрона в страховом секторе
Дрон – полезный инструмент для страховых претензий, особенно после стихийных бедствий или таких событий, как пожар.
Преимущество дронов в том, что они могут безопасно добраться до поврежденных или опасных участков и собрать уникальные воздушные снимки зоны бедствия.
Например, пожар Camp Fire 2018 года стал самым смертоносным и разрушительным лесным пожаром в истории Калифорнии и самым дорогим стихийным бедствием в мире за тот год с точки зрения застрахованных убытков.
Визуальные снимки высокого разрешения могут быть быстро собраны дронами и легко переданы страховым компаниям, обеспечивая достоверную и четкую запись ущерба для подтверждения страховой претензии.
После этого инцидента были созданы карты целых кварталов, сделанные с помощью дронов, что позволило домовладельцам предоставить снимки страховым компаниям для немедленного рассмотрения претензий – процесс, который традиционно может занять несколько дней или недель. Многие также использовали снимки для получения доступа к фондам помощи FEMA для семей, пострадавших от пожаров.
То же самое произошло после урагана Ирма, обрушившегося на Кабо-Верде. Обширные повреждения имущества означали, что специалисты по урегулированию претензий должны были осмотреть каждое строение и оценить стоимость ремонта, прежде чем страховые компании могли начать помогать жителям острова встать на ноги.
С земли на это ушли бы месяцы. Но благодаря использованию карт с дронов для оценки структурного ущерба, нанесенного ураганом, страховые компании сократили этот процесс до нескольких дней – при этом повысилась безопасность, улучшился сбор данных и сократилось время рассмотрения претензий.
Помимо районов стихийных бедствий, дроны можно использовать для осмотра следующих мест для получения страховых выплат:
- Места автомобильных аварий;
- Фермы / повреждение урожая;
- Здания и сопутствующая инфраструктура на застрахованном участке.
После лесного пожара мы использовали дроны, чтобы сделать 10 000 фотографий с низкой высоты и сшить их вместе в ортомозаичную карту, чтобы граждане, которые жили там и не могли вернуться, могли посмотреть на эту карту вплоть до адреса своей улицы и увидеть, что случилось с их собственностью, не входя в опасную зону. Мы поняли, что картографирование действительно важно, как часть комплексной стратегии управления чрезвычайными ситуациями.
Научные инспекции с помощью дронов
Дроны используются учеными и профессионалами для проведения проверок в области науки.
Проверки вулканов: Дроны меняют способ, которым ученые могут брать пробы и исследовать ранее недоступные вулканические шлейфы, получать информацию, которая была ограничена наземными методами, и проводить проверки газа на коротких расстояниях. Использование дронов для такого рода исследований помогает защитить местное население, получая ключевую информацию о вулканической активности, и делает проверки более безопасными и доступными. Полный текст исследования читайте здесь.
Проверка уровня радиации в Чернобыле: Дроны использовались для проведения комплексных инспекций в Чернобыльском Рыжем лесу – одном из самых радиоактивных мест на Земле. Дроны помогли предоставить актуальную информацию о местах с наибольшим загрязнением, а также выявить ранее не обнаруженные очаги радиации. Использование дронов позволило ученым исследовать опасные места с безопасного расстояния. БПЛА также помогли команде быстро охватить большие территории. Полный текст исследования читайте здесь.
Дроны меняют способ изучения и обследования вулканов и обладают огромным потенциалом для мониторинга вулканических опасностей. Многие участки вулкана слишком опасны, чтобы добираться до них пешком, поэтому мы использовали беспилотные технологии, чтобы доставить наши приборы достаточно близко для проведения прямых измерений.
Беспилотные инспекции в ограниченном пространстве
Лучший сбор данных - безопасный
Дроны – разумное решение для обследования замкнутых пространств.
Как правило, такие проверки – в таких отраслях, как нефтегазовая, строительная и горнодобывающая – сопряжены с определенными трудностями. Традиционно такие задачи обычно опасны, требуют много времени и затрат.
Осмотр замкнутого пространства сопряжен с большим риском, например, работники могут попасть в ловушку и подвергнуться воздействию токсичных газов и химикатов, а ограниченная площадь может помешать проведению самого осмотра.
Чтобы преодолеть эти проблемы, дроны стали лучшим решением для доступа и обследования замкнутых пространств, таких как трубы, воздуховоды, дымоходы и туннели. Преимущества использования дронов для обследования замкнутых пространств включают:
- Сокращение затрат и времени на проведение проверки
- Простота транспортировки в полевых условиях
- Возможность доступа к крошечным участкам и пространствам
- Более эффективное техническое обслуживание и сокращение времени простоя объекта
- Гибкость и возможность сбора всеобъемлющих данных
- Повышенная безопасность
Тематические инспекции с беспилотником (примеры)
Повышение эффективности на 30% благодаря использованию DJI M300 RTK
Компания Valmont Industries добилась значительного снижения эффективности, используя технологию дронов, а точнее, полеты на DJI M300 RTK с камерой H20T.
Компании приходится проверять более 2 000 смотровых столбов на площади 12 000 квадратных миль. Использование дрона имеет следующие преимущества:
- Повышенная эффективность: Дрон может осматривать до 12 столбов в день, по сравнению с четырьмя при использовании крана. Выносливость M300 RTK также помогает увеличить количество столбов, которые могут быть осмотрены в течение одного дня.
- Сравнительные данные: Используя функцию AI SpotCheck на камере серии H20, бригада может неоднократно выполнять один и тот же полет. Это позволяет им сравнивать "яблоки с яблоками", чтобы увидеть, произошли ли какие-либо значительные изменения в конструкции за несколько лет./
- Увеличенный зум: Камера H20T имеет 23-кратный гибридный оптический зум и 200-кратный максимальный зум. Такое увеличение позволяет команде обнаружить более мелкие дефекты, помогая проверить отсутствующие элементы, такие как гайки и болты.
Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.Проснувшись однажды утром после беспокойного сна
Мировой нефтяной гигант Shell извлекает выгоду из данных, полученных с помощью дронов
Команда компании Shell Deer Park, США, с 2016 года использует беспилотные летательные аппараты для осмотра и обслуживания промышленного оборудования, что сократило необходимость в опасных подъемах, повысило безопасность и снизило затраты на осмотр.
Факельные наконечники и резервуары с плавающей крышей являются одними из ключевых активов, которые требуют плановых проверок; этот процесс становится проще, безопаснее и эффективнее с помощью дрона. В конце концов, их состояние и активность трудно оценить с земли.
Совсем недавно команда установила M300 RTK с камерой H20 – с выдающимися результатами, особенно при осмотре сооружений и навигации по системам паровых труб.
- 23-кратный оптический зум: команда смогла получить крупный план каждого объекта с безопасного расстояния без потери качества изображения.
- Всенаправленное избегание препятствий: Например, при осмотре трубных стоек M300 RTK может самокорректироваться и летать между объектами, прежде чем спуститься на нужную высоту. Больше команде не нужно беспокоиться о том, что дрон остановится после обнаружения препятствия и поставит пилота в сложную ситуацию.
- Увеличенное время полета: M300 RTK может оставаться в воздухе в течение 45 минут при полете с H20. Это особенно идеально подходит для сложных задач и получения максимального количества данных за один полет. Возможность горячей замены батарей TB60 дрона без прерывания задания также значительно экономит время.
- AI SpotCheck: Автоматизация задач для сбора повторяющихся данных в каждом полете; особенно полезно для регулярных проверок одного и того же объекта. Это означает, что больше не нужно гадать; команда может получать одинаковые снимки одного и того же резервуара каждую неделю, что облегчает сравнение проблем и принятие более разумных решений по техническому обслуживанию. емент списка
- Система управления здоровьем: Эта система упрощает обслуживание авиапарка и отслеживает данные о полетах каждого самолета в течение определенного времени. Теперь команда может лучше понимать производительность своего парка и принимать решения по обслуживанию, основанные на данных.
Утечки в паровой системе и другие нештатные ситуации требуют наблюдения в небе. Существуют процедуры, позволяющие команде беспилотников быть в курсе, когда они возникают. Нам позвонят по телефону или упомянут об этом на утреннем совещании на объекте. Я узнаю из первых уст, что нужно инженерам, и мы можем быстро составить план операции, провести оценку рисков и поднять дрон в воздух в течение 20-30 минут и оценить ситуацию в режиме реального времени.
Экономия времени и денег клиента
Компания Terra Drone Europe (ранее Skeye BV), предоставляющая услуги дронов, использует дроны для проведения морских обследований, получая выгоду от повышения безопасности и эффективности.
- Экономия времени: Проверки с помощью дрона длились несколько недель, но сэкономили несколько месяцев трудоемких проверок с использованием канатного доступа. После оценки снимков, полученных с помощью дрона, для устранения дефектов были вызваны команды канатного доступа.
- Доступ ко всем зонам: M200 использовался для осмотра внешних объектов, а для осмотра замкнутого пространства использовался другой дрон. Это обеспечило осмотр всех участков, включая труднодоступные.
- Отсутствие простоев: Компании Terra Drone требовалось провести осмотр факельных труб. Дрон предложил безопасное решение для осмотра, не влияющее на работу платформы, обеспечив полный осмотр факельных труб во время их эксплуатации.
M200 остается в основном составе управления, доказав свою эффективность в течение последнего года работы на шельфе. Когда камера оснащена полезной нагрузкой Z30, ее надежность и результаты являются выдающимися. Это делает наши исследования чрезвычайно безопасными, поскольку мы можем летать дальше от строений и получать лучшие результаты, чем предыдущие камеры без возможности увеличения. Данные, полученные в результате этих полетов, были значительными и делают управление данными и их интерпретацию чрезвычайно эффективной и всеобъемлющей.
Дроны для осмотра крышных конструкций
Этот снимок демонстрирует возможности использования дрона и зум-камеры для осмотра крыш.
Компания Quayle Industries использовала DJI M210 V2 с камерой Z30 для проведения оценки: На верхнем снимке показан вид высоко над зданием, а на нижнем – кристально чистое изображение двух дымоходов, сделанное с помощью зума.
Эта техника позволила завершить осмотр без необходимости посылать членов команды на крышу, что повысило безопасность. Эти данные были получены, когда ботинки твердо стояли на земле!
Следовательно, это еще и экономия времени, так как информация собиралась гораздо быстрее, чем при ручном методе. Представьте, насколько замедлился бы процесс, если бы пришлось возводить строительные леса, после чего кому-то пришлось бы взбираться на вершину и вручную делать фотографии, не говоря уже о том, что это было бы опасно и дорого!
Этот метод проверки также не снизил качества: камера Z30 зафиксировала каждую деталь двух дымовых труб, помогая принимать решения и устранять неполадки, где это необходимо.
Если вам нужна проверка имущества, то дроны могут сделать фотографии высокой четкости, которые покажут вам состояние объекта. Это идеально подходит для крыш и других труднодоступных мест. При осмотре крыши вы сможете увидеть, есть ли разбитая черепица, наросты мха или другие повреждения. А после проведения ремонта осмотр с воздуха покажет, правильно ли был проведен ремонт. Используя дрон, вы избавляетесь от необходимости использовать подъемные рабочие платформы или строительные леса, что снижает затраты, время и, самое главное, риск
Осмотр здания Ллойдс в Лондоне
Компания Virtulab, предоставляющая цифровые услуги, завершила инспекцию культового здания Ллойдс в Лондоне с помощью дрона, используя DJI M210 RTK и камеру X7.
Команда получила разрешение на проведение полетов вблизи здания в лондонском Сити – главном финансовом районе столицы.
Задача заключалась в съемке деталей фасада здания Lloyd’s в рамках пятилетнего проекта по оценке и мониторингу внешнего состояния здания.
Использование дрона имело множество преимуществ:
- Повышенная безопасность и эффективность: Дрон заменил необходимость использования канатного доступа, что позволило сэкономить время и повысить безопасность.
- Неинвазивный осмотр: Здание Lloyds входит в список Grade-I. Дрон смог держаться на расстоянии от здания, предотвращая любые удары, царапины или повреждения, которые могли быть нанесены альтернативными методами.
- Повторяющиеся данные: Использование дрона было идеальным для получения постоянных данных, избавляя от необходимости спускаться с внешней стороны здания и останавливаться через регулярные промежутки времени, чтобы сделать снимки вручную. Точные данные с дрона — это более надежный процесс для перекрестных ссылок и проверки в течение всего жизненного цикла проекта.
С помощью дрона гораздо проще добиться правильного рабочего процесса; это не только быстрее и безопаснее, но и более методичный и последовательный способ сбора необходимых данных, что, в свою очередь, лучше для перекрестных ссылок и проверки
Лучшие дроны DJI для инспекций
Разнообразные дроны для сбора разнообразных данных
DJI предлагает обширную экосистему для проведения проверок с помощью дронов, позволяя операторам быстро и надежно собирать данные.
Универсальность доступных летательных аппаратов позволяет найти что-то для любой задачи – от мощного и крупного M300 RTK до маленького, складного и портативного Mavic 2 Enterprise Advanced.
Некоторые из выделяющихся решений включают:

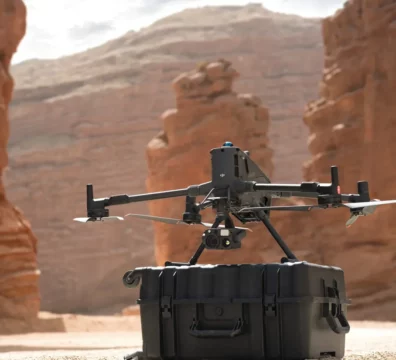

Самая мощная платформа коммерческих дронов DJI
- До 55 минут полета;
- Одновременная перевозка до трех грузов
- Класс защиты IP45;
- Широкая совместимость с полезной нагрузкой для осмотра, такой как H20T (включая тепловой, зум, широкоугольный), датчик L1 LiDAR, фотограмметрическая камера P1 и полезные нагрузки сторонних производителей;
- Присоединение модуля CSM для обнаружения небольших препятствий.
Новое поколение мощных и миниатюрных всепогодных дронов
- Тепловизор с разрешением 640 x 512 px;
- Лазерный дальномер для быстрого нахождения объектов с диапазоном от 3 до 1200 м;
- Камера с широкоугольным объективом 12 Мп, матрица CMOS 1/2'';
- 48 Мп камера с зумом и матрицей CMOS 1/2'';
- Улучшенная передача сигнала с OcuSync 3 Enterprise,
- Встроенные усовершенствованные системы дублирования для высокой стабильности полета;
- Две камеры и датчики ToF, приемник ADS-B для обеспечения безопасности устройства и достижения целей;
- Класс защиты IP55 обеспечивает работу при неблагоприятных условиях с температурой от -20°C до 50°C.
Компактный дрон для получения тепловых, визуальных и масштабных данных
- Радиометрический тепловой датчик с разрешением 640 x 512 px;
- 48 Мп визуальная камера;
- 32-кратный цифровой зум и 16-кратный тепловой зум;
- Создание до 240 путевых точек для автоматизированного контроля;
- Интеграция с дополнительными аксессуарами, такими как яркий прожектор.
Mini-2
Миниатюрный дрон для визуального контроля.
- Взлетный вес менее 250 г для ультралегкого инструмента визуального контроля;
- Визуальная камера 12MP и видео 4K 30fps @ 100mbps;
- 4x Zoom, 2x без потерь;
- 31 минута полетного времени;
- Элемент списка
Универсальное решение для проведения проверок
- Прочная и надежная конструкция со степенью защиты от атмосферных воздействий IP43;
- Возможность переноса двойной полезной нагрузки для повышения эффективности миссии;
- Совместимость с рядом камер, включая камеры сторонних производителей;
- Максимальное время полета до 34 минут;
- Серия M210 также имеет версию RTK.
Инструмент для картографирования на низких высотах
- Матрица CMOS 1"; 20 Мп; механический затвор для предотвращения смазывания;
- Точность горизонтального позиционирования RTK 1см+1ppm и точность вертикального позиционирования RTK 1,5см+1ppm;
- Модуль RTK для получения данных позиционирования в реальном времени на уровне CM для абсолютной точности метаданных изображения. Также RTK используется для повышения стабильности полета.
Лучшие полезные нагрузки для инспектирующих беспилотников
Разнообразные полезные нагрузки для различных задач.
Выберите полезную нагрузку для ваших задач
Тип данных, которые вы хотите собрать во время проверки с помощью дрона, определит, какую камеру вы будете использовать.
Некоторые дроны, такие как DJI Matrice 30T, DJI Mavic 2 Enterprise Advanced и Phantom 4 RTK, оснащены фиксированными камерами. Но более крупные дроны, такие как DJI M300 RTK и DJI M200 Series, могут быть интегрированы с рядом различных камер, что обеспечивает максимальную гибкость при проведении проверок с помощью дронов.
Доступные полезные нагрузки обладают широкими возможностями, позволяя операторам собирать разнообразные данные, такие как тепловые, зум и LiDAR. Между тем, яркий прожектор Z15 идеально подходит для освещения зон осмотра, особенно в условиях низкой освещенности.
DJI Zenmuse H20N/H20T
Мультисенсорное решение для целого спектра задач по контролю.
- 45 Мп полнокадровая CMOS, и выдержка 1/2000 с;
- Достижение точности 3 см по горизонтали и 5 см по вертикали без наземных контрольных точек;
- Высокая эффективность: покрытие площади 3 км² за один полет;
- Интеллектуальная съемка под углом;
- Используйте DJI Terra для постобработки данных;
- Совместимость с DJI M300 RTK.
DJI Zenmuse P1
Фотограмметрическая камера высокого разрешения
- 45 Мп полнокадровая CMOS, и выдержка 1/2000 с;
- Достижение точности 3 см по горизонтали и 5 см по вертикали без наземных контрольных точек;
- Высокая эффективность: покрытие площади 3 км² за один полет;
- Интеллектуальная съемка под углом;
- Используйте DJI Terra для постобработки данных;
- Совместимость с DJI M300 RTK.
DJI Zenmuse L1
Экономичный лазерный сканер с классом защиты IP54
- Модуль лидара, 20-Мп RGB-камера и высокоточный IMU;
- Высокая точность: 5 см по вертикали; 10 см по горизонтали на расстоянии 50 м;
- Облако точек высокой плотности: 240 000 эффективных точек/с, или увеличение до трех возвратов;
- Отображение и измерение облаков точек в реальном времени;
- Используйте DJI Terra для постобработки данных;
- Совместимость с DJI M300 RTK.
Прожектор Wingsland Z15
Подсвечивайте важные детали
- Освещайте большие площади на расстоянии до 150 м;
- Несколько режимов освещения: Переключение между всегда включенным, мигающим и SOS режимами освещения.
- Совместимость с DJI M300 RTK и M200 Series V2;
- Используйте с другими полезными нагрузками, такими как H20T, XT2 thermal или Z30 zoom.
Прожектор U10
Обнаружение метана и получение показаний в режиме реального времени
- Расстояние обнаружения до 100 м;
- Время отклика 25 м/с;
- 5ppm.m Стационарный предел обнаружения;
- Визуальная камера 720p;
- Совместимость с DJI M300 RTK и M200 Series V2
Как Aeromotus может помочь вам
Всесторонняя комплексная поддержка для развития вашего предприятия по проверке с помощью дронов..
Ваш партнер по внедрению беспилотных технологий
Компания Aeromotus занимается интеграцией беспилотных технологий для самых разных отраслей. Наши специалисты анализируют рабочие процессы предприятия, предлагают решения и подбирают оптимальное беспилотное оборудование непосредственно под ваши задачи.
Беспилотные технологии – это относительно новая и активно развивающаяся область. Дроны – это гибкий инструмент, который можно адаптировать и применять в очень многих областях – промышленности, сельском хозяйстве, научных исследованиях, коммерческих структурах, общественном порядке и многом другом.
Одной из важнейших особенностей при интеграции беспилотных решений на предприятии является не только выбор оборудования, но и проведение пуско-наладочных работ. Команда Aeromotus выполняет все пуско-наладочные работы и проводит тестовые запуски. Таким образом, сотрудники принимающего предприятия получают полностью готовый к работе беспилотных комплекс.
При внедрении беспилотных технологий наша команда проводит обучение пилотированию дронов и последующей камеральной обработке в ПО полученных данных. Обучение обычно занимает 1-2 дня. Таким образом, начальное внедрение беспилотный технологий может быть осуществлено в кратчайшие сроки.
